ИМ АИМ-2СЛ

Изображение товара

О товаре

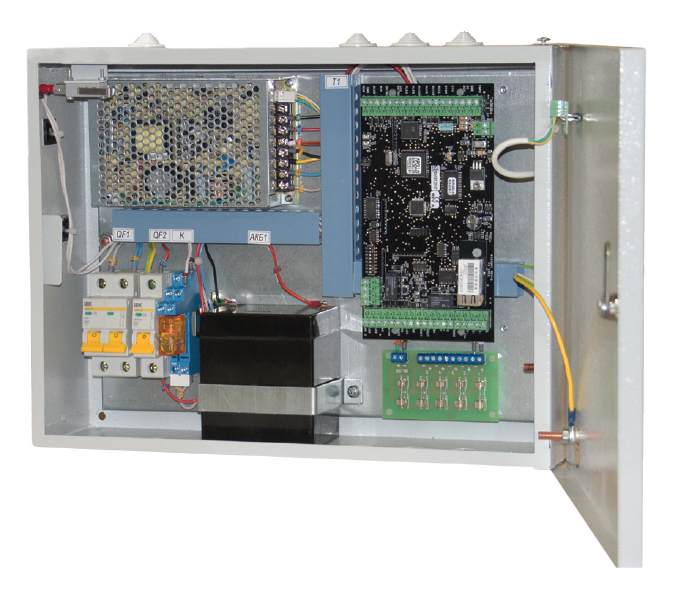

Комплект ИМ АИМ-2СЛ предназначен для непосредственного управления сегментом СКУД, состоящим из одной или двух точек доступа. Он может работать в двух режимах: как самостоятельный контроллер или как интерфейсный модуль.

Работа в режиме самостоятельного контроллера

Данная конфигурация рекомендована для систем малого масштаба. ИМ АИМ-2СЛ подключается непосредственно к компьютеру, на который установлен сервер программного комплекса LyriX/APACS 3000.  При обрыве связи с сервером устройство переходит в автономный режим, и функционал системы не утрачивается. Это возможно благодаря встроенной памяти ИМ АИМ-2СЛ, в которой хранится локальная копия базы карт и событий доступа. При восстановлении связи с компьютером ИМ АИМ-2СЛ возвращается в сетевой режим работы. Данные, собранные за время автономной работы, загружаются в базу данных.

Работа в режиме интерфейсного модуля

В системах среднего и крупного масштаба ИМ АИМ-2СЛ используется в качестве интерфейсного модуля подчинённого устройства, подключаемого не напрямую к серверу ПО, а к старшему (центральному) – СК ААН-100 или СК ААН-32.

В этом режиме управление устройством из программных комплексов LyriX или APACS 3000 осуществляется через центральный контроллер.

Такое решение повышает отказоустойчивость системы за счёт дополнительного уровня резервирования данных. База карт и событий сохраняется и на сервере, и на центральном контроллере, и на каждом интерфейсном модуле.

При выходе из строя любого модуля (включая центральный контроллер или сервер ПО) сегмент системы, находящийся на более низком иерархическом уровне, переходит в автономный режим работы. После возобновления связи данные на оборудовании всех уровней и сервере синхронизируются.

Подключение к серверу или старшему контроллеру

В линейке оборудования доступны комплекты ИМ АИМ-2СЛ с различными драйверами для подключения к серверу/старшему контроллеру:

  • ИМ АИМ-2СЛ48 – комплект интерфейсного модуля с драйвером последовательного порта RS485
  • ИМ АИМ-2СЛ23 – комплект интерфейсного модуля с драйвером последовательного порта RS232
  • ИМ АИМ-2СЛ100 – комплект интерфейсного модуля с драйвером сетевого интерфейса Ethernet.

Подключение считывателей

К комплекту ИМ АИМ-2СЛ можно подключить 2 считывателя, клавиатуры или сдвоенных устройства считыватель + клавиатура. Подключение осуществляется по стандартным интерфейсам Wiegand и clock-and-data, что позволяет использовать в системе оборудование различных производителей и технологий:

  • Считыватели RFID-карт (proximity, smart, дальней идентификации и т.д.)
  • Биометрические считыватели
  • Считыватели магнитных карт и пр.

Характерные особенности

  • память до 20’000 карт и до 7’000 событий
  • 255 уровней доступа
  • 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
  • до 38 уровней доступа на карту
  • зональный контроль повторного входа (как самостоятельный контроллер)
  • зональный и временной контроль повторного входа (под управлением центральных контроллеров)
  • до 2 считывателей/ клавиатур с форматом wiegand или clock-and-data
  • до 2 релейных выходов управления замком
  • до 2 дополнительных релейных выходов
  • 4 входа (2 дверного контакта, 2 кнопки выхода или 1 дверного контакта, 1 кнопки выхода, 2 дополнительных)
  • часы реального времени
  • светодиодная индикация для отображения работы и диагностики системы



Напряжение источника питания 12 V
Мощность источника питания 60 W
Емкость аккумулятора*
Приобретается отдельно
5 Ач
Скорость передачи данных RS-485 до 9600 бод
Ethernet до 100 Мбит/с
Центральный процессор M68HC11 CPU
Память 128 кБ RAM
EEPROM: 512 кБ
Часы реального времени Да
Интерфейсы:
ИМ АИМ-2СЛ48
ИМ АИМ-2СЛ23
ИМ АИМ-2СЛ100

RS485 – 1 интерфейс
RS-232 - 1 интерфейс
Ethernet - 1 интерфейс
Габаритные размеры 300мм х400мм х120мм
Рабочая температура от 0 до +70°C
Относительная влажность от 0 до 95 %, без конденсации

Apollo
