ИМ АИО-16

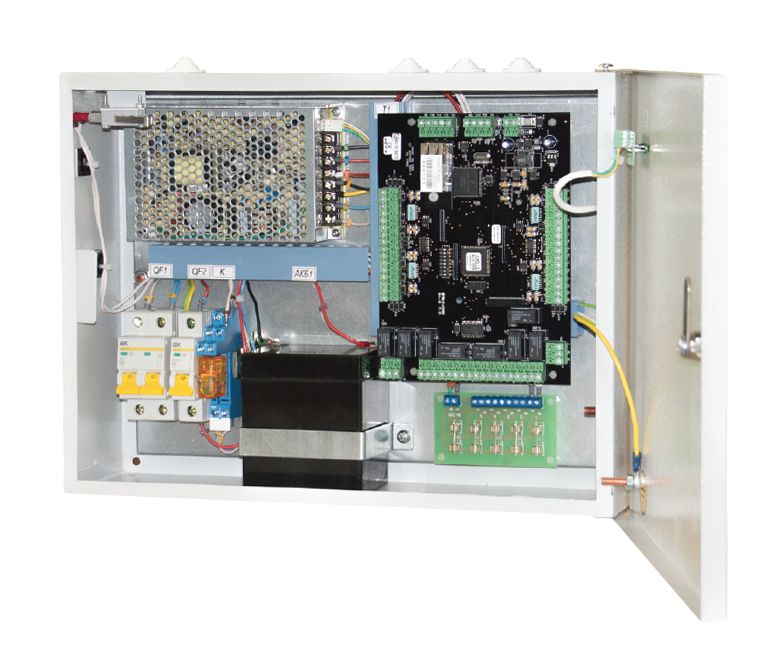

Изображение товара

О товаре

Панели охранной сигнализации ИМ АИО-16 предназначены для выполнения охранных функций в составе интегрированных систем безопасности.

Подключение охранных шлейфов

Состояние каждого охраняемого шлейфа опрашивается с частотой до 240 раз
в секунду. Для предотвращения ложных срабатываний вследствие помех данные фильтруются. Входы могут быть сконфигурированы в двух режимах:

  • Без контроля целостности подводящих линий: нормально закрытые входные контакты находятся в замкнутом состоянии (сопротивление, близкое к 0), когда тревога отсутствует, и в разомкнутом (сопротивление, близкое к бесконечности) – в случае сигнала тревоги
  • В режиме контроля целостности: нормально закрытые входные контакты имеют сопротивление 300 Ом в состоянии «На охране», и 10 кОм – в состоянии «Тревога». Во многих случаях существует возможности установить согласующие резисторы внутри корпуса охранных датчиков

Взаимодействие с центральными контроллерами

Панели ИМ АИО-16  подключаются к СК ААН-100 или СК ААН-32 через один из интерфейсов RS-485 или Ethernet (в состав комплекта входит аппаратный драйвер одного из интерфейсов – в зависимости от модификации).

При наличии связи с контроллером, изменения состояний охранных входов передаются на контроллер практически немедленно (при очередном опросе). Затем данные поступают в базу данных управляющего комплекса APACS 3000 или LyriX и отображаются на рабочем месте оператора.

Адрес модуля и скорость обмена данными программируются с помощью встроенных DIP-переключателей. Программа, по которой работает охранная панель, хранится во встроенной перепрограммируемой Flash-памяти устройства. Поэтому для замены или обновления прошивки (внутреннего программного обеспечения) не требуется замена микросхем. Новая прошивка может быть загружена с ведущего устройства через управляющий программный комплекс.

Автономная работа

При потере связи с контроллером панель переходит в автономный режим работы. Во встроенной памяти сохраняется до 100 событий, которые после восстановления связи передаются в контроллер. При этом обязательно сохраняется хотя бы 1 событие с каждого входа, произошедшее с момента обрыва связи. Запись о событии включает следующую информацию:

  • Время события
  • Номер охранного шлейфа (1..16)
  • Состояние, в которое перешёл шлейф
  • Предыдущее состояние шлейфа
Встроенная память устройства и часы реального времени работают за счёт резервного питания, обеспечивающего автономную работу устройства на срок до 5 дней при отключении основного питания модуля. Резервное питание реализовано на отдельной схеме с конденсатором: замена батарей не потребуется в течение всего срока эксплуатации устройства.

Характерные особенности

  • Flash-память
  • 16 охранных входов, контролирующих целостность шлейфов
  • Вход для датчика вскрытия корпуса
  • Вход для датчика сбоя в питании
  • 4 светодиода (состояние работы, обмен данными по линии связи, состояние датчиков взлома корпуса и потери питания)
  • Задание конфигурации DIP-переключателями



Емкость памяти событий 100
Охранных шлейфов 16
Релейных выходов  -
Скорость передачи данных RS-485 до 9600 бод
Ethernet до 100 Мбит/с
Напряжение источника питания 12 В
Мощность источника питания 60 Вт
Емкость аккумулятора*
Приобретается отдельно
5Ач
Интерфейсы:


RS485 – 1 интерфейс
или
Ethernet - 1 интерфейс
(в зависимости от модификации)
Габаритные размеры 300мм х400мм х120мм
Рабочая температура от 0 до +70°C
Относительная влажность от 0 до 95 %, без конденсации

Apollo
0
Цена
Розничная цена: Цена по запросу 0 руб.экономия0 руб.
Производитель: Apollo
Способы оплаты
  • Безналичный расчет
Описание

О товаре

Панели охранной сигнализации ИМ АИО-16 предназначены для выполнения охранных функций в составе интегрированных систем безопасности.

Подключение охранных шлейфов

Состояние каждого охраняемого шлейфа опрашивается с частотой до 240 раз
в секунду. Для предотвращения ложных срабатываний вследствие помех данные фильтруются. Входы могут быть сконфигурированы в двух режимах:

  • Без контроля целостности подводящих линий: нормально закрытые входные контакты находятся в замкнутом состоянии (сопротивление, близкое к 0), когда тревога отсутствует, и в разомкнутом (сопротивление, близкое к бесконечности) – в случае сигнала тревоги
  • В режиме контроля целостности: нормально закрытые входные контакты имеют сопротивление 300 Ом в состоянии «На охране», и 10 кОм – в состоянии «Тревога». Во многих случаях существует возможности установить согласующие резисторы внутри корпуса охранных датчиков

Взаимодействие с центральными контроллерами

Панели ИМ АИО-16  подключаются к СК ААН-100 или СК ААН-32 через один из интерфейсов RS-485 или Ethernet (в состав комплекта входит аппаратный драйвер одного из интерфейсов – в зависимости от модификации).

При наличии связи с контроллером, изменения состояний охранных входов передаются на контроллер практически немедленно (при очередном опросе). Затем данные поступают в базу данных управляющего комплекса APACS 3000 или LyriX и отображаются на рабочем месте оператора.

Адрес модуля и скорость обмена данными программируются с помощью встроенных DIP-переключателей. Программа, по которой работает охранная панель, хранится во встроенной перепрограммируемой Flash-памяти устройства. Поэтому для замены или обновления прошивки (внутреннего программного обеспечения) не требуется замена микросхем. Новая прошивка может быть загружена с ведущего устройства через управляющий программный комплекс.

Автономная работа

При потере связи с контроллером панель переходит в автономный режим работы. Во встроенной памяти сохраняется до 100 событий, которые после восстановления связи передаются в контроллер. При этом обязательно сохраняется хотя бы 1 событие с каждого входа, произошедшее с момента обрыва связи. Запись о событии включает следующую информацию:

  • Время события
  • Номер охранного шлейфа (1..16)
  • Состояние, в которое перешёл шлейф
  • Предыдущее состояние шлейфа
Встроенная память устройства и часы реального времени работают за счёт резервного питания, обеспечивающего автономную работу устройства на срок до 5 дней при отключении основного питания модуля. Резервное питание реализовано на отдельной схеме с конденсатором: замена батарей не потребуется в течение всего срока эксплуатации устройства.

Характерные особенности

  • Flash-память
  • 16 охранных входов, контролирующих целостность шлейфов
  • Вход для датчика вскрытия корпуса
  • Вход для датчика сбоя в питании
  • 4 светодиода (состояние работы, обмен данными по линии связи, состояние датчиков взлома корпуса и потери питания)
  • Задание конфигурации DIP-переключателями



Емкость памяти событий 100
Охранных шлейфов 16
Релейных выходов  -
Скорость передачи данных RS-485 до 9600 бод
Ethernet до 100 Мбит/с
Напряжение источника питания 12 В
Мощность источника питания 60 Вт
Емкость аккумулятора*
Приобретается отдельно
5Ач
Интерфейсы:


RS485 – 1 интерфейс
или
Ethernet - 1 интерфейс
(в зависимости от модификации)
Габаритные размеры 300мм х400мм х120мм
Рабочая температура от 0 до +70°C
Относительная влажность от 0 до 95 %, без конденсации
Характеристики
Бренд:ApolloСнято с производства:N
