Импульсный источник бесперебойного питания ИВЭПР 112-5-1 исп.K1-ВО

()

Импульсный источник бесперебойного питания ИВЭПР 112-5-1 исп.K1-ВО

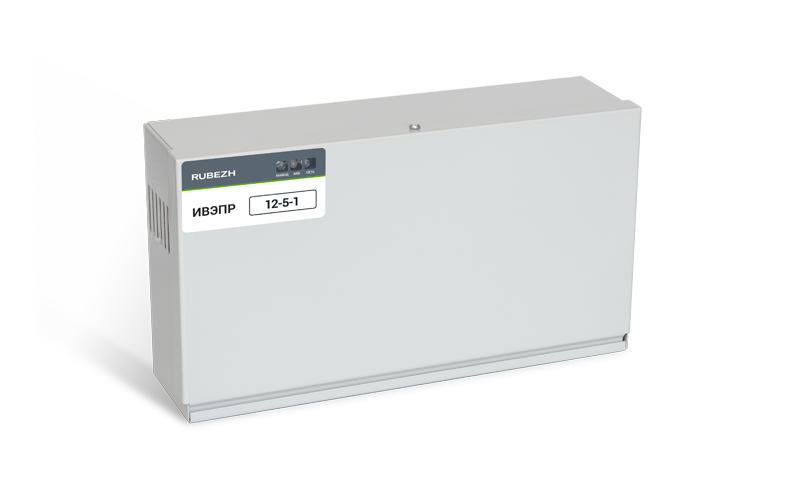

Изображение товара

Резервирование осуществляется от одной или двух аккумуляторных батарей. Заявленные параметры соответствуют расширенному температурному диапазону от -25º С до +50º С и обеспечиваются при сетевом напряжении от 140 В до 265 В. Гарантийный срок эксплуатации 3 года.

Исполнение ВО означает, что данный источник включён в Список технических средств безопасности и рекомендован для применения в подразделениях вневедомственной охраны войск национальной гвардии РФ.

Особенностью является раздельная дистанционная сигнализация: наличия напряжения сети 230 В, наличия исправной АКБ, предварительного разряда АКБ (на 85%), вскрытия корпуса.

Преимущества

В состав схемы ИВЭПР 112-5-1 входит электронный ключ, позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронная схема, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.

Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.

Диапазон сетевого напряжения от 140 до 265 В.

Температурный диапазон от -25ºС до +50 ºС.


ИВЭПР 112-5-1 ВО обеспечивает:

  • автоматический ускоренный заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
  • электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
  • термозащиту, обеспечивающую отключение нагрузки при перегреве элементов ИВЭПР вследствие длительной работы при нагрузке, превышающей номинальную, или при повышенной температуре окружающей среды. После остывания источника напряжение автоматически подается на нагрузку.
  • защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
  • защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.

ИВЭПР 112-5-1 ВО соответствует требованиям ГОСТ Р 53325-2012, имеет сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС и может использоваться для питания систем пожарной сигнализации и автоматики.

Конструкция

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки двух герметичных свинцово-кислотных аккумуляторных батарей максимальной ёмкостью 7 А*ч или 12 А*ч в зависимости от исполнения.

На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,6 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,6 В является также напряжением питания схемы заряда АКБ.

Выход источника гальванически изолирован от корпуса.

Корпус и крышка имеют винт защитного заземления.

Отверстие в корпусе для вывода проводов оснащено изоляционным кольцом.

Информативность

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

  • при наличии сети 230 В - светится зеленым светом;
  • при отсутствии сети 230 В - не светится.

Индикатор АКБ:

  • при наличии исправной и заряженной АКБ - светится зелёным цветом;
  • при разряде АКБ и оставшемся времени работы от АКБ менее 5% – светится оранжевым цветом;
  • при неправильном подключении (переполюсовке) или отсутствии АКБ - светится красным цветом.

Индикатор ВЫХОД:

  • при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
  • при отсутствии выходного напряжения – не светится.

В источнике предусмотрено 4 информационных выхода «Неисправность» для передачи информации во внешние цепи. В источниках, выпускаемых с ноября 2015 г., сигналы реализованы в виде транзисторов с открытым коллектором *). При установленных резисторах сопротивлением не менее 1 кОм между клеммой «+12 В» и клеммами соответственно «С», «А», «Р» состояние логической «1» (напряжение не менее 10,5 В) соответствует:

  • «Сеть» («С») - отсутствие сети;
  • «АКБ» («А») - отсутствие двух АКБ;
  • «Разряд» («Р») - разряду АКБ до уровня 11,1 В, что соответствует 5% от полного заряда.

В случае нормальной работы на выходах «С», «А», и «Р» устанавливается уровень логического нуля (напряжение не более 0,5 В).

Сигнал «ВСКРЫТИЕ» типа «сухой контакт». При закрытой крышке источника питания нажимается рычаг концевого выключателя, клеммы «4» и «5» замкнуты, а «4» и «6» разомкнуты. При открытой крышке клеммы «4» и «5» разомкнуты, а «4» и «6» замкнуты.

*) В данной модели выпуска до октября 2015 г. информационные сигналы были реализованы в виде «сухих контактов».



Напряжение питания от сети переменного тока, В 140 – 265
Номинальный ток нагрузки, А 5
Максимальный кратковременный ток нагрузки, А 5,5 А (в течение 15 мин)
Мощность, потребляемая от сети переменного тока, Вт, не более 120
Собственное потребление источника от АКБ в резервном режиме, мА, не более 40
Максимальный ток заряда АКБ, А 1,2
Выходное напряжение источника при работе от сети, В 13,3 - 13,8
Выходное напряжение источника при работе от АКБ, В 10,8 - 13,5
Количество устанавливаемых АКБ 2
Пульсации выходного напряжение при работе от сети, мВ, не более 100
Емкость АКБ, А·ч от 7 до 12
Степень защиты оболочки IP20
Масса (без АКБ), кг, не более см. таблицу исполнений
Размеры см. таблицу исполнений
Гарантийный срок эксплуатации, мес, не более 60
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +50

Рубеж
7802
Цена
Розничная цена: 7 802 руб. 7 802 руб.экономия0 руб.
Производитель: Рубеж
Артикул: RBZ-120905
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Резервирование осуществляется от одной или двух аккумуляторных батарей. Заявленные параметры соответствуют расширенному температурному диапазону от -25º С до +50º С и обеспечиваются при сетевом напряжении от 140 В до 265 В. Гарантийный срок эксплуатации 3 года.

Исполнение ВО означает, что данный источник включён в Список технических средств безопасности и рекомендован для применения в подразделениях вневедомственной охраны войск национальной гвардии РФ.

Особенностью является раздельная дистанционная сигнализация: наличия напряжения сети 230 В, наличия исправной АКБ, предварительного разряда АКБ (на 85%), вскрытия корпуса.

Преимущества

В состав схемы ИВЭПР 112-5-1 входит электронный ключ, позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронная схема, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.

Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.

Диапазон сетевого напряжения от 140 до 265 В.

Температурный диапазон от -25ºС до +50 ºС.


ИВЭПР 112-5-1 ВО обеспечивает:

  • автоматический ускоренный заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
  • электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
  • термозащиту, обеспечивающую отключение нагрузки при перегреве элементов ИВЭПР вследствие длительной работы при нагрузке, превышающей номинальную, или при повышенной температуре окружающей среды. После остывания источника напряжение автоматически подается на нагрузку.
  • защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
  • защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.

ИВЭПР 112-5-1 ВО соответствует требованиям ГОСТ Р 53325-2012, имеет сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС и может использоваться для питания систем пожарной сигнализации и автоматики.

Конструкция

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки двух герметичных свинцово-кислотных аккумуляторных батарей максимальной ёмкостью 7 А*ч или 12 А*ч в зависимости от исполнения.

На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,6 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,6 В является также напряжением питания схемы заряда АКБ.

Выход источника гальванически изолирован от корпуса.

Корпус и крышка имеют винт защитного заземления.

Отверстие в корпусе для вывода проводов оснащено изоляционным кольцом.

Информативность

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

  • при наличии сети 230 В - светится зеленым светом;
  • при отсутствии сети 230 В - не светится.

Индикатор АКБ:

  • при наличии исправной и заряженной АКБ - светится зелёным цветом;
  • при разряде АКБ и оставшемся времени работы от АКБ менее 5% – светится оранжевым цветом;
  • при неправильном подключении (переполюсовке) или отсутствии АКБ - светится красным цветом.

Индикатор ВЫХОД:

  • при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
  • при отсутствии выходного напряжения – не светится.

В источнике предусмотрено 4 информационных выхода «Неисправность» для передачи информации во внешние цепи. В источниках, выпускаемых с ноября 2015 г., сигналы реализованы в виде транзисторов с открытым коллектором *). При установленных резисторах сопротивлением не менее 1 кОм между клеммой «+12 В» и клеммами соответственно «С», «А», «Р» состояние логической «1» (напряжение не менее 10,5 В) соответствует:

  • «Сеть» («С») - отсутствие сети;
  • «АКБ» («А») - отсутствие двух АКБ;
  • «Разряд» («Р») - разряду АКБ до уровня 11,1 В, что соответствует 5% от полного заряда.

В случае нормальной работы на выходах «С», «А», и «Р» устанавливается уровень логического нуля (напряжение не более 0,5 В).

Сигнал «ВСКРЫТИЕ» типа «сухой контакт». При закрытой крышке источника питания нажимается рычаг концевого выключателя, клеммы «4» и «5» замкнуты, а «4» и «6» разомкнуты. При открытой крышке клеммы «4» и «5» разомкнуты, а «4» и «6» замкнуты.

*) В данной модели выпуска до октября 2015 г. информационные сигналы были реализованы в виде «сухих контактов».



Напряжение питания от сети переменного тока, В 140 – 265
Номинальный ток нагрузки, А 5
Максимальный кратковременный ток нагрузки, А 5,5 А (в течение 15 мин)
Мощность, потребляемая от сети переменного тока, Вт, не более 120
Собственное потребление источника от АКБ в резервном режиме, мА, не более 40
Максимальный ток заряда АКБ, А 1,2
Выходное напряжение источника при работе от сети, В 13,3 - 13,8
Выходное напряжение источника при работе от АКБ, В 10,8 - 13,5
Количество устанавливаемых АКБ 2
Пульсации выходного напряжение при работе от сети, мВ, не более 100
Емкость АКБ, А·ч от 7 до 12
Степень защиты оболочки IP20
Масса (без АКБ), кг, не более см. таблицу исполнений
Размеры см. таблицу исполнений
Гарантийный срок эксплуатации, мес, не более 60
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +50
Характеристики
Напряжение питания от сети переменного тока, В 140 – 265
Номинальный ток нагрузки, А 5
Максимальный кратковременный ток нагрузки, А 5,5 А (в течение 15 мин)
Мощность, потребляемая от сети переменного тока, Вт, не более 120
Собственное потребление источника от АКБ в резервном режиме, мА, не более 40
Максимальный ток заряда АКБ, А 1,2
Выходное напряжение источника при работе от сети, В 13,3 - 13,8
Выходное напряжение источника при работе от АКБ, В 10,8 - 13,5
Количество устанавливаемых АКБ 2
Пульсации выходного напряжение при работе от сети, мВ, не более 100
Емкость АКБ, А·ч от 7 до 12
Степень защиты оболочки IP20
Масса (без АКБ), кг, не более см. таблицу исполнений
Размеры см. таблицу исполнений
Гарантийный срок эксплуатации, мес, не более 60
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +50
