Индивидуальный этажный модуль ИЭМ-1-03(У) Исп.2

()

Индивидуальный этажный модуль ИЭМ-1-03(У) Исп.2

Изображение товара

Назначение

Обеспечение пожарной сигнализации,  управление  пожарным оповещением  и управление противодымной защитой жилых и административных  зданий,  торговых  и складских помещений, крытых  гаражных комплексов  и автостоянок, других объектов.

Состав ВЭРС-АСД(У) Исп.2

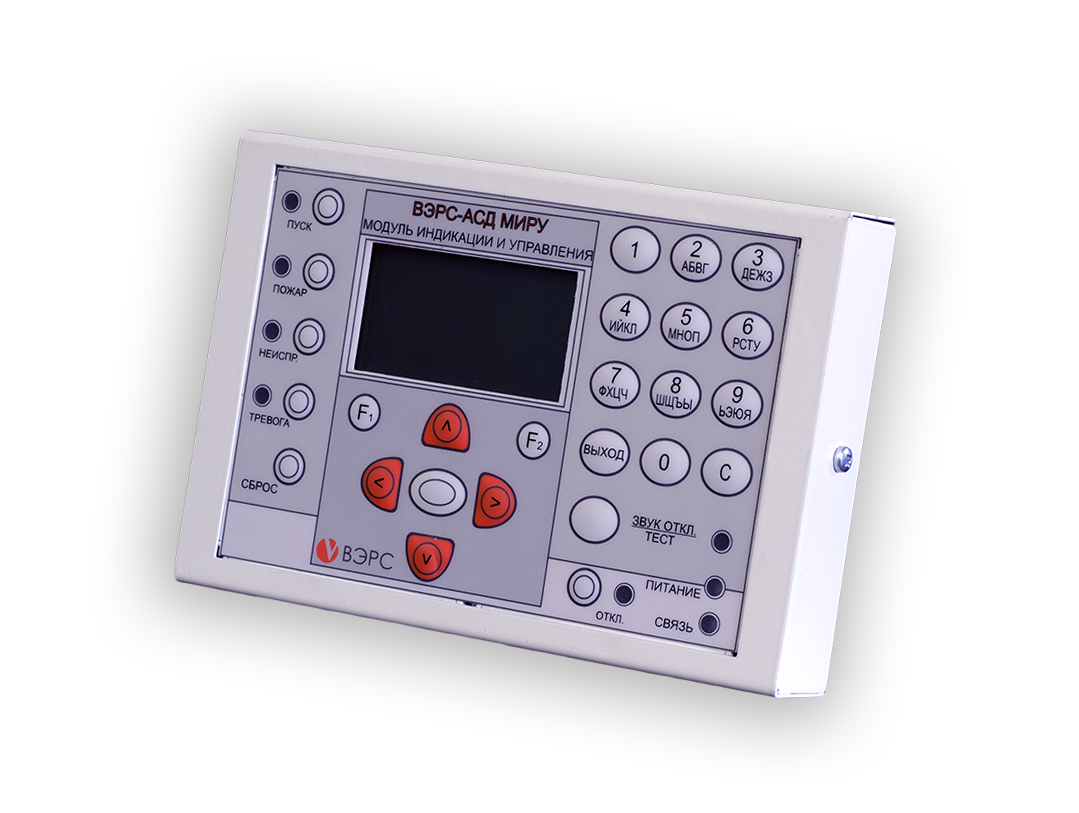

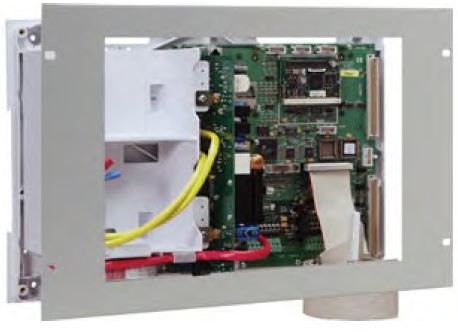

  • Системный блок, включающий модуль обработки и управления МОУ(У) Исп.2, модуль резервированного источника питания МИП(У) Исп.2, модуль индикации и ручного управления МИРУ(У) Исп.2 (пульт);
  • Индивидуальный этажный модуль ИЭМ(У) Исп.2;
  • Модуль технического этажа МТЭ(У) Исп.2;
  • Модуль мнемотабло ММТ(У) Исп.2;
  • Блок питания для ВЭРС-АСД(У) Исп.2, включающий дополнительный МИП(У) Исп.2. Используется при развёртывании системы в здании от 25 до 48 этажей.



ООО «МПП ВЭРС» выпускает 4 варианта модулей ИЭМ(У) Исп.2:

  • ИЭМ-1(У) Исп.2 - Управление 1 или 2 клапанами дымоудаления на 1 этаже. Выходы для управления клапанами дымоудаления 220В.
  • ИЭМ-1-01(У) Исп.2 - Управление клапанами дымоудаления на 2 этажах по 1 клапану на 1 этаже. Выходы для управления клапанами дымоудаления 220В.
  • ИЭМ-1-02(У) Исп.2 - Управление 1 или 2 клапанами дымоудаления на 1 этаже. Выходы для управления клапанами дымоудаления 24В.
  • ИЭМ-1-03(У) Исп.2 - Управление клапанами дымоудаления на 2 этажах по 1 клапану на 1 этаже. Выходы для управления клапанами дымоудаления 24В.

 Количество модулей, необходимых для работы системы в зависимости от количества этажей, обслуживаемых системой

при построении системы в здании

до 24
этажей



от 25 до 48
этажей

1

МОУ(У) Исп.2

1

1

МИРУ(У) Исп.2

1

1

МИП(У) Исп.2

2

1

ММТ(У) Исп.2

2

до 2

МТЭ(У) Исп.2

до 4

до 24

ИЭМ(У) Исп.2

до 48



Чтобы обеспечить резервирование питания системы ВЭРС-АСД(У) Исп.2 в здании от 25 до 48 этажей, необходимо подключать последовательно три аккумуляторных батареи номиналом 12В/18А*ч к каждому МИП(У) исп.2.

Особенности

  • В системе дымоудаления реализован комплексный алгоритм обеспечения пожарной сигнализации, управления пожарным оповещением и удалением дыма из помещений;
  • Модульная конструкция системы дымоудаления;
  • Индивидуальная конфигурация в соответствии с архитектурными особенностями конкретного объекта и предъявляемыми к нему требованиями;
  • Автоматический режим работы системы дымоудаления;
  • Простота и удобство монтажа, инсталляции и эксплуатации;
  • Минимизация проводных соединений, использование в системе двух магистралей RS-485 и линии питания модулей (24 В);
  • Регистрация событий в энергонезависимой памяти;
  • Ввод конфигурации объекта, мониторинг состояния системы дымоудаления, просмотра журнала событий, ручное управление системой и т.д. при помощи МИРУ(У) Исп.2;
  • Наглядное отображение состояния системы дымоудаления в целом и конкретно по каждому этажу при использовании светодиодных табло ММТ(У) Исп.2, устанавливаемых в диспетчерских пунктах;
  • Управление клапанами дымоудаления различных типов;
  • Контроль состояния клапанов дымоудаления и запорных клапанов вентиляторов;
  • Управление лифтом;
  • Управление пожарным насосом;
  • Управление дренажным насосом;
  • Питание всех модулей системы дымоудаления от встроенного источника питания 24 В (МИП(У) Исп.2), резервированного тремя аккумуляторными батареями 18А*ч/12В;
  • Контроль наличия сети питания 220 В, при пропадании основного питания автоматическое переключение на резервный фидер и обратно;
  • Возможность обслуживания одним ИЭМ(У) Исп.2 двух этажей здания;
  • Крепление модулей ИЭМ(У) Исп.2 и МТЭ(У) Исп.2 на DIN-рейку;
  • Возможность осуществлять передачу извещений о пожаре на централизованный диспетчерский пульт посредством подключения к МОУ(У) автодозвонной системы “ВЭРС-ПК2/4/8 ТРИО”;
  • Элементы системы дымоудаления связываются между собой двумя информационными магистралями, соответствующими промышленному интерфейсу RS-485, кабелями питания модулей 24В, кабелями питания этажных клапанов дымоудаления, приточных и вытяжных вентиляторов, насосов и прочих исполнительных устройств системы;
  • На этажах здания устанавливаются ИЭМ(У) Исп.2, к которому подключаются шлейфы пожарной сигнализации, кнопки ручной пожарной сигнализации и управления пожарным насосом, клапаны дымоудаления, световые и звуковые оповещатели;
  • Информация о состоянии пожарных извещателей в шлейфах от ИЭМ(У) Исп.2 (МТЭ(У) Исп.2) поступает в МОУ(У) Исп.2. На основании полученных данных МОУ(У) Исп.2 принимает решения об активизации сигналов «ПОЖАР», «НЕИСПРАВНОСТЬ», «ОТКРЫТЬ КЛАПАН» и обработке этих ситуаций в соответствии с заданными алгоритмами функционирования;
  • Управление вытяжными и приточными вентиляторами технического этажа осуществляется через модули технического этажа МТЭ(У) Исп.2;





Питание системы (при частоте 50Гц), В
220+10% -15%

ВЭРС
6722
Цена
Розничная цена: 6 722 руб. 6 722 руб.экономия0 руб.
Производитель: ВЭРС
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Назначение

Обеспечение пожарной сигнализации,  управление  пожарным оповещением  и управление противодымной защитой жилых и административных  зданий,  торговых  и складских помещений, крытых  гаражных комплексов  и автостоянок, других объектов.

Состав ВЭРС-АСД(У) Исп.2

  • Системный блок, включающий модуль обработки и управления МОУ(У) Исп.2, модуль резервированного источника питания МИП(У) Исп.2, модуль индикации и ручного управления МИРУ(У) Исп.2 (пульт);
  • Индивидуальный этажный модуль ИЭМ(У) Исп.2;
  • Модуль технического этажа МТЭ(У) Исп.2;
  • Модуль мнемотабло ММТ(У) Исп.2;
  • Блок питания для ВЭРС-АСД(У) Исп.2, включающий дополнительный МИП(У) Исп.2. Используется при развёртывании системы в здании от 25 до 48 этажей.



ООО «МПП ВЭРС» выпускает 4 варианта модулей ИЭМ(У) Исп.2:

  • ИЭМ-1(У) Исп.2 - Управление 1 или 2 клапанами дымоудаления на 1 этаже. Выходы для управления клапанами дымоудаления 220В.
  • ИЭМ-1-01(У) Исп.2 - Управление клапанами дымоудаления на 2 этажах по 1 клапану на 1 этаже. Выходы для управления клапанами дымоудаления 220В.
  • ИЭМ-1-02(У) Исп.2 - Управление 1 или 2 клапанами дымоудаления на 1 этаже. Выходы для управления клапанами дымоудаления 24В.
  • ИЭМ-1-03(У) Исп.2 - Управление клапанами дымоудаления на 2 этажах по 1 клапану на 1 этаже. Выходы для управления клапанами дымоудаления 24В.

 Количество модулей, необходимых для работы системы в зависимости от количества этажей, обслуживаемых системой

при построении системы в здании

до 24
этажей



от 25 до 48
этажей

1

МОУ(У) Исп.2

1

1

МИРУ(У) Исп.2

1

1

МИП(У) Исп.2

2

1

ММТ(У) Исп.2

2

до 2

МТЭ(У) Исп.2

до 4

до 24

ИЭМ(У) Исп.2

до 48



Чтобы обеспечить резервирование питания системы ВЭРС-АСД(У) Исп.2 в здании от 25 до 48 этажей, необходимо подключать последовательно три аккумуляторных батареи номиналом 12В/18А*ч к каждому МИП(У) исп.2.

Особенности

  • В системе дымоудаления реализован комплексный алгоритм обеспечения пожарной сигнализации, управления пожарным оповещением и удалением дыма из помещений;
  • Модульная конструкция системы дымоудаления;
  • Индивидуальная конфигурация в соответствии с архитектурными особенностями конкретного объекта и предъявляемыми к нему требованиями;
  • Автоматический режим работы системы дымоудаления;
  • Простота и удобство монтажа, инсталляции и эксплуатации;
  • Минимизация проводных соединений, использование в системе двух магистралей RS-485 и линии питания модулей (24 В);
  • Регистрация событий в энергонезависимой памяти;
  • Ввод конфигурации объекта, мониторинг состояния системы дымоудаления, просмотра журнала событий, ручное управление системой и т.д. при помощи МИРУ(У) Исп.2;
  • Наглядное отображение состояния системы дымоудаления в целом и конкретно по каждому этажу при использовании светодиодных табло ММТ(У) Исп.2, устанавливаемых в диспетчерских пунктах;
  • Управление клапанами дымоудаления различных типов;
  • Контроль состояния клапанов дымоудаления и запорных клапанов вентиляторов;
  • Управление лифтом;
  • Управление пожарным насосом;
  • Управление дренажным насосом;
  • Питание всех модулей системы дымоудаления от встроенного источника питания 24 В (МИП(У) Исп.2), резервированного тремя аккумуляторными батареями 18А*ч/12В;
  • Контроль наличия сети питания 220 В, при пропадании основного питания автоматическое переключение на резервный фидер и обратно;
  • Возможность обслуживания одним ИЭМ(У) Исп.2 двух этажей здания;
  • Крепление модулей ИЭМ(У) Исп.2 и МТЭ(У) Исп.2 на DIN-рейку;
  • Возможность осуществлять передачу извещений о пожаре на централизованный диспетчерский пульт посредством подключения к МОУ(У) автодозвонной системы “ВЭРС-ПК2/4/8 ТРИО”;
  • Элементы системы дымоудаления связываются между собой двумя информационными магистралями, соответствующими промышленному интерфейсу RS-485, кабелями питания модулей 24В, кабелями питания этажных клапанов дымоудаления, приточных и вытяжных вентиляторов, насосов и прочих исполнительных устройств системы;
  • На этажах здания устанавливаются ИЭМ(У) Исп.2, к которому подключаются шлейфы пожарной сигнализации, кнопки ручной пожарной сигнализации и управления пожарным насосом, клапаны дымоудаления, световые и звуковые оповещатели;
  • Информация о состоянии пожарных извещателей в шлейфах от ИЭМ(У) Исп.2 (МТЭ(У) Исп.2) поступает в МОУ(У) Исп.2. На основании полученных данных МОУ(У) Исп.2 принимает решения об активизации сигналов «ПОЖАР», «НЕИСПРАВНОСТЬ», «ОТКРЫТЬ КЛАПАН» и обработке этих ситуаций в соответствии с заданными алгоритмами функционирования;
  • Управление вытяжными и приточными вентиляторами технического этажа осуществляется через модули технического этажа МТЭ(У) Исп.2;





Питание системы (при частоте 50Гц), В
220+10% -15%
Характеристики
Бренд:ВЭРССнято с производства:N
