Инвертор DC/AC-110/220B-1500BA-ВР

()

Инвертор DC/AC-110/220B-1500BA-ВР

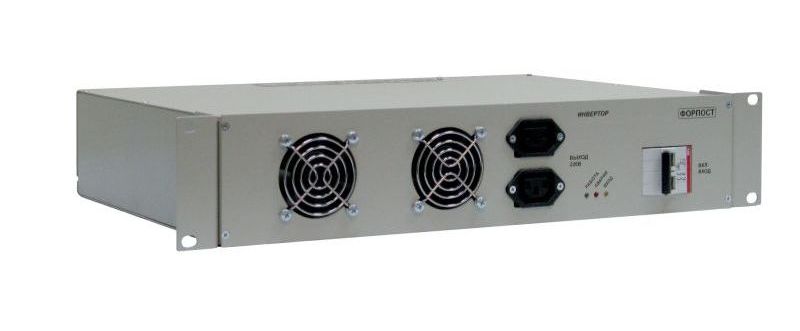

Изображение товара

Инвертор DC/AC-110/220B-1500BA-ВР предназначен для электропитания различной электронной аппаратуры и средств связи переменным напряжением 220В, 50Гц с потребляемой мощностью 1500ВА.

Инвертор имеет встроенный симмисторный байпас для переключения питания потребителя от инвертора на сеть переменного тока в случае исчезновения выходного напряжения инвертора.

Блок питания выполнен в корпусе высотой 2U, рассчитанном на установку в конструктив 19”.

Инвертор имеет следующие защиты:

  • от неправильной полярности входного напряжения;
  • от перегрева;
  • от перегрузки;
  • от короткого замыкания на выходе;
  • от аварии по выходному напряжению.

Время переключения на сеть ~220В в инверторах со встроенным байпасом не более 20мс.

Инвертор имеет два реле сигнализации: реле «АВАРИЯ» (контроль исправности инвертора) и реле наличия входного напряжения питания.

Инвертор, оборудованный байпасом, например, DC/AC-220/220B-1500BA-ВР, обеспечивает электроснабжение потребителя от сети 220В, 50Гц при исчезновении входного постоянного напряжения питания или при неисправности самого инвертора. При устранении неисправности питание потребителя переключается на инвертор.

Подключение инвертора

При отключенных автоматических выключателях (автоматах) на лицевой панели подсоединить кабель от источника постоянного тока к клеммнику инвертора в соответствии с указанной полярностью с сечением медных проводов не менее 2.5 мм2.

Подсоединить провод защитного заземления сечением не менее 2,5 мм2 к клемме защитного заземления.

Подсоединить нагрузку (потребитель) 220В, 50Гц к соответствующим клеммам инвертора сетевым кабелем с сечением медных проводов не менее 1,5 мм2 или соответствующим сетевым кабелем к разъему на лицевой панели.


МодельDC/AC-110/220B-1500BA-ВР
Максимальная мощность нагрузки, кВА1,5
Максимальная мощность нагрузки, кВт1,0
Число фаз1
Номинальное входное напряжение, В110
Рабочий диапазон входного напряжения, В88-130
Максимальный входной ток, А13
Номинальное выходное напряжение, В220
Диапазон выходного напряжения, В220±10
Стабилизация выходного напряжения, %±5
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±4
КПД, %90
Вид охлажденияПринудительное
Допуст. коэф. амплитуды тока нагрузки (крест-факт)<=2,5:1
Коэффициент нелинейных искажений, %<=5
Высота, U2U
Размер без упаковки (ШхВхГ), мм420 x 88 x 305
Масса, кг7,5
Диапазон температуры окружающей среды, °С+1...+45
Гарантийный срок, мес36
Срок службы, лет20

Штиль
107232
Производитель: Штиль
107 232 руб. 107 232 руб.0 руб.
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Инвертор DC/AC-110/220B-1500BA-ВР предназначен для электропитания различной электронной аппаратуры и средств связи переменным напряжением 220В, 50Гц с потребляемой мощностью 1500ВА.

Инвертор имеет встроенный симмисторный байпас для переключения питания потребителя от инвертора на сеть переменного тока в случае исчезновения выходного напряжения инвертора.

Блок питания выполнен в корпусе высотой 2U, рассчитанном на установку в конструктив 19”.

Инвертор имеет следующие защиты:

  • от неправильной полярности входного напряжения;
  • от перегрева;
  • от перегрузки;
  • от короткого замыкания на выходе;
  • от аварии по выходному напряжению.

Время переключения на сеть ~220В в инверторах со встроенным байпасом не более 20мс.

Инвертор имеет два реле сигнализации: реле «АВАРИЯ» (контроль исправности инвертора) и реле наличия входного напряжения питания.

Инвертор, оборудованный байпасом, например, DC/AC-220/220B-1500BA-ВР, обеспечивает электроснабжение потребителя от сети 220В, 50Гц при исчезновении входного постоянного напряжения питания или при неисправности самого инвертора. При устранении неисправности питание потребителя переключается на инвертор.

Подключение инвертора

При отключенных автоматических выключателях (автоматах) на лицевой панели подсоединить кабель от источника постоянного тока к клеммнику инвертора в соответствии с указанной полярностью с сечением медных проводов не менее 2.5 мм2.

Подсоединить провод защитного заземления сечением не менее 2,5 мм2 к клемме защитного заземления.

Подсоединить нагрузку (потребитель) 220В, 50Гц к соответствующим клеммам инвертора сетевым кабелем с сечением медных проводов не менее 1,5 мм2 или соответствующим сетевым кабелем к разъему на лицевой панели.


МодельDC/AC-110/220B-1500BA-ВР
Максимальная мощность нагрузки, кВА1,5
Максимальная мощность нагрузки, кВт1,0
Число фаз1
Номинальное входное напряжение, В110
Рабочий диапазон входного напряжения, В88-130
Максимальный входной ток, А13
Номинальное выходное напряжение, В220
Диапазон выходного напряжения, В220±10
Стабилизация выходного напряжения, %±5
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±4
КПД, %90
Вид охлажденияПринудительное
Допуст. коэф. амплитуды тока нагрузки (крест-факт)<=2,5:1
Коэффициент нелинейных искажений, %<=5
Высота, U2U
Размер без упаковки (ШхВхГ), мм420 x 88 x 305
Масса, кг7,5
Диапазон температуры окружающей среды, °С+1...+45
Гарантийный срок, мес36
Срок службы, лет20
Характеристики
Бренд:ШтильСнято с производства:N
