Инвертор PS220/700C-P-1 (STS)

()

Инвертор PS220/700C-P-1 (STS)

Изображение товара

Инвертор "Штиль" для систем связи PS220/700C-P-1 (STS) со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 1000 ВА/750 Вт на объектах, где имеются источники электроэнергии напряжением 220 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

Инвертор PS220/700C-P-1 (STS) предназначен для автономной работы, режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

Инвертор PS220/700C-P-1 (STS) представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 220 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле.

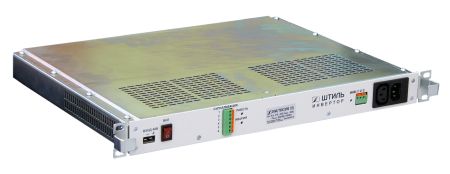

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикатор работы байпаса, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ), клеммная колодка дистанционной сигнализации.

Функциональные и конструктивные особенности инвертора PS220/700C-P-1 (STS)

  • встроенный входной и выходной фильтр высокочастотных помех;
  • гальваническая развязка входных и выходных цепей - 1500 В;
  • электронная защита от перегрузок и короткого замыкания;
  • синусоидальная форма выходного напряжения;
  • стабилизированное выходное напряжение;
  • высокая перегрузочная способность;
  • встроенный автоматический байпас;
  • принудительное охлаждение;
  • 19" корпус высотой 1U;
  • с инвертором поставляется комплект кабелей.

Дополнительные материалы: "Новости электротехники" №2 / 2010 статья "Инверторы 220/220 «Штиль» для энергетики".


МодельPS220/700C-P-1 (STS)
Максимальная мощность нагрузки, кВА1,0
Максимальная мощность нагрузки, кВт0,75
Номинальное входное напряжение, В220
Рабочий диапазон входного напряжения, В180-257
Максимальный входной ток, А4,5
Номинальное выходное напряжение, В220
Стабилизация выходного напряжения, %±3
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=150 (в диапазоне частот 25 Гц...150 кГц)
Номинальная выходная частота, Гц50±0,5
КПД, %88
Допустимая перегрузка20% - 5 с, 5% - длительно
Вид охлажденияПринудительное
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)<=3:1
Коэффициент нелинейных искажений, %<=4
Коэффициент мощности0-1
Высота, U1U
Размер без упаковки (ШхВхГ), мм483 x 44 x 365
Размер в упаковке (ШхВхГ), мм565 х 65 х 530
Масса, кг5
Масса в упаковке, кг6
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-60…+50
Относительная влажность воздуха, %0-90 (без конденсата)
Гарантийный срок, мес24
Наработка на отказ (MTBF), ч200 000

Штиль
0
Описание

Инвертор "Штиль" для систем связи PS220/700C-P-1 (STS) со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 1000 ВА/750 Вт на объектах, где имеются источники электроэнергии напряжением 220 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

Инвертор PS220/700C-P-1 (STS) предназначен для автономной работы, режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

Инвертор PS220/700C-P-1 (STS) представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 220 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле.

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикатор работы байпаса, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ), клеммная колодка дистанционной сигнализации.

Функциональные и конструктивные особенности инвертора PS220/700C-P-1 (STS)

  • встроенный входной и выходной фильтр высокочастотных помех;
  • гальваническая развязка входных и выходных цепей - 1500 В;
  • электронная защита от перегрузок и короткого замыкания;
  • синусоидальная форма выходного напряжения;
  • стабилизированное выходное напряжение;
  • высокая перегрузочная способность;
  • встроенный автоматический байпас;
  • принудительное охлаждение;
  • 19" корпус высотой 1U;
  • с инвертором поставляется комплект кабелей.

Дополнительные материалы: "Новости электротехники" №2 / 2010 статья "Инверторы 220/220 «Штиль» для энергетики".


МодельPS220/700C-P-1 (STS)
Максимальная мощность нагрузки, кВА1,0
Максимальная мощность нагрузки, кВт0,75
Номинальное входное напряжение, В220
Рабочий диапазон входного напряжения, В180-257
Максимальный входной ток, А4,5
Номинальное выходное напряжение, В220
Стабилизация выходного напряжения, %±3
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=150 (в диапазоне частот 25 Гц...150 кГц)
Номинальная выходная частота, Гц50±0,5
КПД, %88
Допустимая перегрузка20% - 5 с, 5% - длительно
Вид охлажденияПринудительное
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)<=3:1
Коэффициент нелинейных искажений, %<=4
Коэффициент мощности0-1
Высота, U1U
Размер без упаковки (ШхВхГ), мм483 x 44 x 365
Размер в упаковке (ШхВхГ), мм565 х 65 х 530
Масса, кг5
Масса в упаковке, кг6
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-60…+50
Относительная влажность воздуха, %0-90 (без конденсата)
Гарантийный срок, мес24
Наработка на отказ (MTBF), ч200 000
Характеристики
Бренд:ШтильСнято с производства:N
