Инвертор "Штиль" для систем связи PS24/700C-P-1 (STS) со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 0.8/0,65 кВА/ кВт на объектах, где имеются источники электроэнергии напряжением 24 В постоянного тока. Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.
Инвертор PS24/700C-P-1 (STS) предназначен для автономной работы, режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).
Инвертор PS24/700C-P-1 (STS) представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 24 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле.

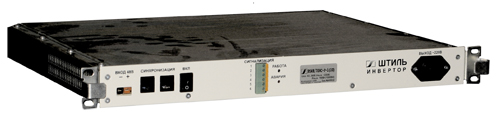

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикатор работы байпаса, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ) и клеммная колодка дистанционной сигнализации.
Функциональные и конструктивные особенности инвертора PS24/700C-P-1 (STS)
- встроенный входной и выходной фильтр высокочастотных помех;
- гальваническая развязка входных и выходных цепей - 1500 В;
- электронная защита от перегрузок и короткого замыкания;
- синусоидальная форма выходного напряжения;
- стабилизированное выходное напряжение;
- высокая перегрузочная способность;
- встроенный автоматический байпас;
- принудительное охлаждение;
- 19" корпус высотой 1U;
- с инвертором поставляется комплект кабелей.
Дополнительно в комплекте с инвертором "Штиль" PS24/700C-P-1 (STS) можно заказать:
- ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки ;
- Контроллер "Штиль" PSC-200.;
- шкаф"Штиль" серии ВС 12U, 18U, 24U, 30U, 36U, 42U, 45U, 48U.;
- климатический шкаф;
- модуль распределения МР-1БФ4-11.
- модуль распределения МР-2БФ4-12.
- модуль коммутации.
- модуль электронного байпаса "Штиль" STS 3000.
- модуль электронного байпаса "Штиль" STS 3000/2.
- модуль электронного байпаса "Штиль" STS 3000K.
- модуль электронного байпаса "Штиль" STS 7500.
- модуль электронного байпаса "Штиль" STS 7500K.
| Модель | PS24/700C-P-1 (STS) |
| Максимальная мощность нагрузки, кВА | 0.8 |
| Максимальная мощность нагрузки, кВт | 0,65 |
| Номинальное входное напряжение, В | 24 |
| Рабочий диапазон входного напряжения, В | 20,4...28 |
| Максимальный входной ток, А | 36 |
| Номинальное выходное напряжение, В | 220 |
| Стабилизация выходного напряжения, % | ±3 |
| Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ | <=50 (в диапазоне частот 25 Гц...150 кГц) |
| Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ | <=2 |
| Номинальная выходная частота, Гц | 50 |
| Стабилизация выходной частоты, % | ±1 |
| КПД, % | 85 |
| Допустимая перегрузка | 100% - 5 с, 20% - 30 с, 5% - длительно |
| Вид охлаждения | Принудительное |
| Коэффициент нелинейных искажений, % | <=4 |
| Высота, U | 1U |
| Размер без упаковки (ШхВхГ), мм | 483 х 44 х 365 |
| Масса, кг | 7 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5...+40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -50…+85 |
| Относительная влажность воздуха, % | 0...90 (без конденсата) |
