Инвертор PS48-60/2000К ver.2.1

()

Инвертор PS48-60/2000К ver.2.1

Изображение товара

Обратите внимание!
Для установки и эксплуатации инвертор PS48-60/2000K ver.2.1 требует обязательного наличия модульного каркаса PS2000К ver.2 или PS2000КМ ver.2 с контроллером.

Обратите внимание!
Инверторы PS48-60/2000K ver.2.1 не работают совместно с одноименными инверторами предыдущей версии (см. пункт «Синхронизация»).

Общие сведения

Модульный инвертор напряжения PS48-60/2000K ver.2.1 с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Изделие отлично подойдёт для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.

Отличительной особенностью PS48-60/2000K ver.2.1 является поддержка двух режимов работы:

  • от источника постоянного напряжения;
  • от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

Синхронизация

Алгоритм синхронизации инверторов PS48-60/2000K и PS48-60/2000K ver.2.1 различен, поэтому инверторы PS48-60/2000K ver.2.1 не работают совместно с инверторами PS48-60/2000K.

В случае совместного включения с объединением выходов инверторов PS48-60/2000K ver.2.1 и инверторов PS48-60/2000K устройства будут производить попытки запуска и включать аварийную защиту. При этом возможно отсутствие или низкое качество напряжения на нагрузке. В случае такого включения инверторы не выйдут из строя.

Параллельная работа

PS48-60/2000K ver.2.1 поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы «Штиль»: PS2000К ver.2 (установка до 4-х инверторов) или PS2000КM ver.2 (установка до 3-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.

Конструктивное исполнение

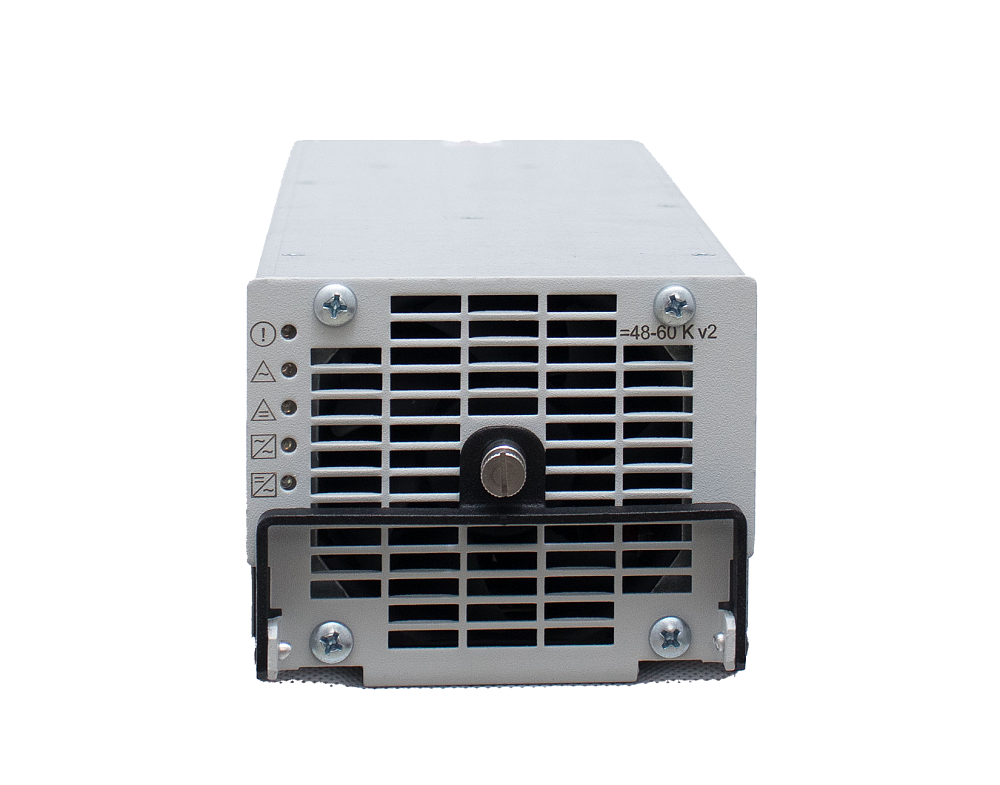

Инвертор PS48-60/2000K ver.2.1 выполнен в виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением.

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

Мониторинг

PS48-60/2000K ver.2.1 поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера «Штиль» PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS2000КM ver.2 или PS2000К ver.2.




МодельPS48-60/2000К ver.2.1
Максимальная мощность нагрузки, кВА2,0
Максимальная мощность нагрузки, кВт1,5
Номинальное входное напряжение, ВAC 220, DC 48, DC 60
Рабочий диапазон входного напряжения, ВAC 175...265, DC 40,5-72
Максимальный входной ток, А43
Номинальное выходное напряжение, В220
Диапазон выходного напряжения, В220В ±1,5%
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±1
КПД, %87/90(DC), 95(АС)
Допустимая перегрузка105% - длительно, 150% - 5 сек с последующим отключением
Вид охлажденияПринудительное
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)<=4
Коэффициент мощности0-1 (L или C)
Высота, U2U
Размер без упаковки (ШхВхГ), мм105 х 88 х 410
Масса, кг4,5
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5...+40
Относительная влажность воздуха, %0...90 (без конденсата)
Гарантийный срок, мес24
Наработка на отказ (MTBF), чне менее 200000 часов при +40°С

Штиль
0
Описание
Обратите внимание!
Для установки и эксплуатации инвертор PS48-60/2000K ver.2.1 требует обязательного наличия модульного каркаса PS2000К ver.2 или PS2000КМ ver.2 с контроллером.

Обратите внимание!
Инверторы PS48-60/2000K ver.2.1 не работают совместно с одноименными инверторами предыдущей версии (см. пункт «Синхронизация»).

Общие сведения

Модульный инвертор напряжения PS48-60/2000K ver.2.1 с выходной мощностью 2000 ВА/1500 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Изделие отлично подойдёт для обеспечения качественной электроэнергией оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.

Отличительной особенностью PS48-60/2000K ver.2.1 является поддержка двух режимов работы:

  • от источника постоянного напряжения;
  • от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

Синхронизация

Алгоритм синхронизации инверторов PS48-60/2000K и PS48-60/2000K ver.2.1 различен, поэтому инверторы PS48-60/2000K ver.2.1 не работают совместно с инверторами PS48-60/2000K.

В случае совместного включения с объединением выходов инверторов PS48-60/2000K ver.2.1 и инверторов PS48-60/2000K устройства будут производить попытки запуска и включать аварийную защиту. При этом возможно отсутствие или низкое качество напряжения на нагрузке. В случае такого включения инверторы не выйдут из строя.

Параллельная работа

PS48-60/2000K ver.2.1 поддерживает параллельную работу, максимальное количество подключаемых инверторов при параллельной работе – 32 шт. Инверторы могут быть установлены в стандартные модульные каркасы «Штиль»: PS2000К ver.2 (установка до 4-х инверторов) или PS2000КM ver.2 (установка до 3-х инверторов и контроллера «Штиль» PSC-200.03.02). Каркасы выполнены в виде законченных модулей в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.

Конструктивное исполнение

Инвертор PS48-60/2000K ver.2.1 выполнен в виде функционально законченного модуля в металлическом корпусе высотой 2U шириной ¼ от 19”, с принудительным охлаждением.

Передняя панель прибора оснащена светодиодными индикаторами рабочих состояний, вентилятором, фиксирующим винтом и рукояткой.

Мониторинг

PS48-60/2000K ver.2.1 поддерживает дистанционную сигнализацию за счёт «сухих» контактов и удаленный мониторинг (при установке контроллера «Штиль» PSC-200.03.02) по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»). Подключение контроллера PSC-200.03.02 осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах «Штиль» PS2000КM ver.2 или PS2000К ver.2.




МодельPS48-60/2000К ver.2.1
Максимальная мощность нагрузки, кВА2,0
Максимальная мощность нагрузки, кВт1,5
Номинальное входное напряжение, ВAC 220, DC 48, DC 60
Рабочий диапазон входного напряжения, ВAC 175...265, DC 40,5-72
Максимальный входной ток, А43
Номинальное выходное напряжение, В220
Диапазон выходного напряжения, В220В ±1,5%
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±1
КПД, %87/90(DC), 95(АС)
Допустимая перегрузка105% - длительно, 150% - 5 сек с последующим отключением
Вид охлажденияПринудительное
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)<=4
Коэффициент мощности0-1 (L или C)
Высота, U2U
Размер без упаковки (ШхВхГ), мм105 х 88 х 410
Масса, кг4,5
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5...+40
Относительная влажность воздуха, %0...90 (без конденсата)
Гарантийный срок, мес24
Наработка на отказ (MTBF), чне менее 200000 часов при +40°С
Характеристики
Бренд:ШтильСнято с производства:N
