Инвертор PS48-60/500К

()

Инвертор PS48-60/500К

Изображение товара

Инвертор "Штиль" для систем связи PS48-60/500К имеет два входа: вход сети переменного тока с диапазоном напряжения 180-270 В и корректором мощности и вход постоянного тока с расширенным диапазоном напряжения 40,5 - 72 В. При нахождении напряжения питающей сети ~220В в допустимых пределах питание нагрузки осуществляется от внешней сети переменного тока, в этом режиме инвертор выполняет функции сетевого кондиционера. При этом энергия по цепи постоянного тока не потребляется, что позволяет снизить мощность источника постоянного тока до мощности, достаточной для заряда АБ. При выходе напряжения сети переменного тока за допустимые пределы питание нагрузки осуществляется от источника постоянного напряжения (аккумуляторных батарей). Питание нагрузки в обоих режимах осуществляется стабилизированным напряжением синусоидальной формы. Благодаря новым схемотехническим решениям, примененным при проектировании данного инвертора, перерыва в питании нагрузки при переключении не происходит.

Инвертор PS48-60/500К предназначен для параллельной работы (до 32 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1). В инверторе имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

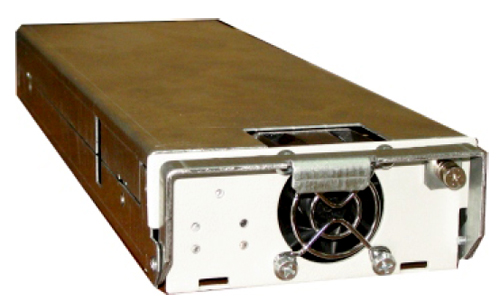

Конструктивно инвертор выполнен в виде модуля высотой 1U для установки в 19" корзину (в одной корзине может размещаться до 4-х инверторов). На передней панели инвертора расположены индикаторы работы и аварии преобразователя, все соединительные разъемы для подключения нагрузки, источника постоянного тока (например АБ), кабелей синхронизации и дистанционного мониторинга расположены на задней панели.

Функциональные и конструктивные особенности инвертора PS48-60/500К:

  • врубная конструкция с коммутационными элементами на задней панели, позволяющая устанавливать и менять инвертор в "горячем" режиме;
  • гальваническая развязка входных и выходных цепей - 1500 В;
  • электронная защита от перегрузок и короткого замыкания;
  • синусоидальная форма выходного напряжения;
  • возможность параллельной работы (до 32 шт.);
  • возможность дистанционного мониторинга;
  • стабилизированное выходное напряжение;
  • входы постоянного и переменного тока;
  • высокая перегрузочная способность;
  • принудительное охлаждение.

Дополнительно в комплекте с инвертором "Штиль" PS48-60/500К можно заказать:

  • модульный каркас PS500K;
  • модульный каркас PS500KM;
  • ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки;
  • Контроллер "Штиль" PSC-200.03;
  • модуль распределения МР-11-07;
  • модуль распределения МР-1Б2-08;
  • модуль распределения МР-1БФ4-11.

МодельPS48-60/500К
Максимальная мощность нагрузки, кВА0,5
Максимальная мощность нагрузки, кВт0,375
Номинальное входное напряжение, ВAC 220, DC 48, DC 60
Рабочий диапазон входного напряжения, ВAC 175...265, DC 40, 5-72
Номинальное выходное напряжение, В220
Диапазон выходного напряжения, В220В ±1,5%
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±1,5%
КПД, %87/90(DC), 95(АС)
Вид охлажденияПринудительное
Коэффициент мощности0-1 (L или C)
Высота, U1U
Размер без упаковки (ШхВхГ), мм110 х 44 х345
Размер в упаковке (ШхВхГ), мм119x56x375
Масса, кг2
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5...+40
Относительная влажность воздуха, %0...90 (без конденсата)
Гарантийный срок, мес24
Наработка на отказ (MTBF), чне менее 200000 часов при +40°С

Штиль
0
Описание

Инвертор "Штиль" для систем связи PS48-60/500К имеет два входа: вход сети переменного тока с диапазоном напряжения 180-270 В и корректором мощности и вход постоянного тока с расширенным диапазоном напряжения 40,5 - 72 В. При нахождении напряжения питающей сети ~220В в допустимых пределах питание нагрузки осуществляется от внешней сети переменного тока, в этом режиме инвертор выполняет функции сетевого кондиционера. При этом энергия по цепи постоянного тока не потребляется, что позволяет снизить мощность источника постоянного тока до мощности, достаточной для заряда АБ. При выходе напряжения сети переменного тока за допустимые пределы питание нагрузки осуществляется от источника постоянного напряжения (аккумуляторных батарей). Питание нагрузки в обоих режимах осуществляется стабилизированным напряжением синусоидальной формы. Благодаря новым схемотехническим решениям, примененным при проектировании данного инвертора, перерыва в питании нагрузки при переключении не происходит.

Инвертор PS48-60/500К предназначен для параллельной работы (до 32 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1). В инверторе имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

Конструктивно инвертор выполнен в виде модуля высотой 1U для установки в 19" корзину (в одной корзине может размещаться до 4-х инверторов). На передней панели инвертора расположены индикаторы работы и аварии преобразователя, все соединительные разъемы для подключения нагрузки, источника постоянного тока (например АБ), кабелей синхронизации и дистанционного мониторинга расположены на задней панели.

Функциональные и конструктивные особенности инвертора PS48-60/500К:

  • врубная конструкция с коммутационными элементами на задней панели, позволяющая устанавливать и менять инвертор в "горячем" режиме;
  • гальваническая развязка входных и выходных цепей - 1500 В;
  • электронная защита от перегрузок и короткого замыкания;
  • синусоидальная форма выходного напряжения;
  • возможность параллельной работы (до 32 шт.);
  • возможность дистанционного мониторинга;
  • стабилизированное выходное напряжение;
  • входы постоянного и переменного тока;
  • высокая перегрузочная способность;
  • принудительное охлаждение.

Дополнительно в комплекте с инвертором "Штиль" PS48-60/500К можно заказать:

  • модульный каркас PS500K;
  • модульный каркас PS500KM;
  • ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки;
  • Контроллер "Штиль" PSC-200.03;
  • модуль распределения МР-11-07;
  • модуль распределения МР-1Б2-08;
  • модуль распределения МР-1БФ4-11.

МодельPS48-60/500К
Максимальная мощность нагрузки, кВА0,5
Максимальная мощность нагрузки, кВт0,375
Номинальное входное напряжение, ВAC 220, DC 48, DC 60
Рабочий диапазон входного напряжения, ВAC 175...265, DC 40, 5-72
Номинальное выходное напряжение, В220
Диапазон выходного напряжения, В220В ±1,5%
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±1,5%
КПД, %87/90(DC), 95(АС)
Вид охлажденияПринудительное
Коэффициент мощности0-1 (L или C)
Высота, U1U
Размер без упаковки (ШхВхГ), мм110 х 44 х345
Размер в упаковке (ШхВхГ), мм119x56x375
Масса, кг2
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5...+40
Относительная влажность воздуха, %0...90 (без конденсата)
Гарантийный срок, мес24
Наработка на отказ (MTBF), чне менее 200000 часов при +40°С
Характеристики
Бренд:ШтильСнято с производства:N
