Инвертор PS48/700C-P-2 (1U)

()

Инвертор PS48/700C-P-2 (1U)

Изображение товара

Данная модель снята с серийного производства и поставляется только для ремонта и восстановления ранее приобретенных инверторных систем на базе данного инвертора. При заказе обязательно необходим заводской номер хотя бы одного инвертора из исходной группы (для проверки совместимости версий).

Инвертор "Штиль" для систем связи PS48/700C-P-2 (1U) обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 2000 ВА/1500 Вт на объектах, где имеются источники электроэнергии напряжением 48 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания. Инвертор PS48/700C-P-2 1U предназначен как для работы автономно, так и для параллельной работы (до 6 приборов) для увеличения мощности или повышения надежности (схема с резервированием N+1).

Инвертор PS48/700C-P-2 (1U) представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 48 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ.

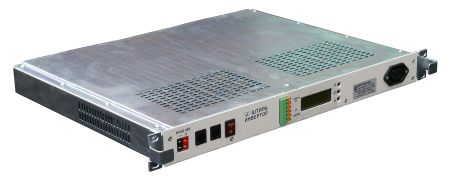

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, светодиодные индикаторы работы и аварии преобразователя, ЖК-индикатор параметров, трёхполюсная розетка IEC320 для подключения нагрузки, разъемы для подключения источника постоянного тока (например АБ) и кабелей синхронизации, клеммная колодка дистанционной сигнализации.

Функциональные и конструктивные особенности инвертора PS48/700C-P-2 (1U)

  • встроенный входной и выходной фильтр высокочастотных помех;
  • гальваническая развязка входных и выходных цепей - 1500 В;
  • электронная защита от перегрузок и короткого замыкания;
  • синусоидальная форма выходного напряжения;
  • возможность параллельной работы (до 6 шт.);
  • стабилизированное выходное напряжение;
  • высокая перегрузочная способность;
  • принудительное охлаждение;
  • 19" корпус высотой 1U;
  • с инвертором поставляется комплект кабелей;
  • внешний автоматический байпас (опция; при использовании внешнего байпаса со встроенным контроллером и модулем TCP/IP имеется возможность дистанционного мониторинга инвертора по сети Ethernet).

МодельPS48/700C-P-2 (1U)
Максимальная мощность нагрузки, кВА2,0
Максимальная мощность нагрузки, кВт1,5
Номинальное входное напряжение, В48
Рабочий диапазон входного напряжения, В40,5-57,8
Максимальный входной ток, А44
Номинальное выходное напряжение, В220
Стабилизация выходного напряжения, %±3
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±1
КПД, %>=86
Допустимая перегрузка70% - 5 с, 10% - 30 с, 5% - длительно
Вид охлажденияПринудительное
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)<=3:1
Коэффициент нелинейных искажений, %<=4
Коэффициент мощности0-1
Высота, U1U
Размер без упаковки (ШхВхГ), мм483 x 44 x 365
Размер в упаковке (ШхВхГ), мм565 х 65 х 530
Масса, кг6,7
Масса в упаковке, кг7,5
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-50…+85
Относительная влажность воздуха, %0...80 (без конденсата)
Гарантийный срок, мес24
Наработка на отказ (MTBF), ч200000

Штиль
0
Описание

Данная модель снята с серийного производства и поставляется только для ремонта и восстановления ранее приобретенных инверторных систем на базе данного инвертора. При заказе обязательно необходим заводской номер хотя бы одного инвертора из исходной группы (для проверки совместимости версий).

Инвертор "Штиль" для систем связи PS48/700C-P-2 (1U) обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 2000 ВА/1500 Вт на объектах, где имеются источники электроэнергии напряжением 48 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания. Инвертор PS48/700C-P-2 1U предназначен как для работы автономно, так и для параллельной работы (до 6 приборов) для увеличения мощности или повышения надежности (схема с резервированием N+1).

Инвертор PS48/700C-P-2 (1U) представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 48 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ.

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, светодиодные индикаторы работы и аварии преобразователя, ЖК-индикатор параметров, трёхполюсная розетка IEC320 для подключения нагрузки, разъемы для подключения источника постоянного тока (например АБ) и кабелей синхронизации, клеммная колодка дистанционной сигнализации.

Функциональные и конструктивные особенности инвертора PS48/700C-P-2 (1U)

  • встроенный входной и выходной фильтр высокочастотных помех;
  • гальваническая развязка входных и выходных цепей - 1500 В;
  • электронная защита от перегрузок и короткого замыкания;
  • синусоидальная форма выходного напряжения;
  • возможность параллельной работы (до 6 шт.);
  • стабилизированное выходное напряжение;
  • высокая перегрузочная способность;
  • принудительное охлаждение;
  • 19" корпус высотой 1U;
  • с инвертором поставляется комплект кабелей;
  • внешний автоматический байпас (опция; при использовании внешнего байпаса со встроенным контроллером и модулем TCP/IP имеется возможность дистанционного мониторинга инвертора по сети Ethernet).

МодельPS48/700C-P-2 (1U)
Максимальная мощность нагрузки, кВА2,0
Максимальная мощность нагрузки, кВт1,5
Номинальное входное напряжение, В48
Рабочий диапазон входного напряжения, В40,5-57,8
Максимальный входной ток, А44
Номинальное выходное напряжение, В220
Стабилизация выходного напряжения, %±3
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±1
КПД, %>=86
Допустимая перегрузка70% - 5 с, 10% - 30 с, 5% - длительно
Вид охлажденияПринудительное
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)<=3:1
Коэффициент нелинейных искажений, %<=4
Коэффициент мощности0-1
Высота, U1U
Размер без упаковки (ШхВхГ), мм483 x 44 x 365
Размер в упаковке (ШхВхГ), мм565 х 65 х 530
Масса, кг6,7
Масса в упаковке, кг7,5
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-50…+85
Относительная влажность воздуха, %0...80 (без конденсата)
Гарантийный срок, мес24
Наработка на отказ (MTBF), ч200000
Характеристики
Бренд:ШтильСнято с производства:N
