Инверторная система "Штиль" PSI.../15000-220-42U

()

Инверторная система "Штиль" PSI.../15000-220-42U

Изображение товара

Инверторные системы "Штиль" представляют собой компактные и многофукциональные решения, построенные на базе инверторов "Штиль" различных серий. Одногруппная инверторная система "Штиль" мощностью до 7,5 кВт изготавливается на основе инверторов "Штиль" PS48/1500 (STS-HS) или PS60/1500 (STS-HS).
С учетом пожеланий заказчика могут быть изготовлены двух- или трехгруппные инверторные системы (15х2; 15х3), установленные в шкафах 12U, 18U, 24U, 30U, 36U, 42U, 45U, 48U .
Наименование стандартной инверторной системы содержит в себе указание на конкретную модель инвертора, входящего в ее состав, высоту шкафа (18U, 36U или 42U) и наличие распределения. На фото изображена инверторная система на инверторах PS48/1500 (STS-HS) в шкафу 42U с распределением . Инверторная система "Штиль" PS48/15000-220-42U с номинальным входным напряжением 48 В постоянного тока и выходным напряжением 220 В переменного тока является высокотехнологичной системой, предназначенной для использования в отрасли связи, индустрии информационных технологий, промышленной автоматике, энергетике и транспорте.

Конструктивные особенности инверторной системы "Штиль" PSI48/15000-220-42U:

  • выполнена в виде 19" запираемого шкафа;
  • высота 42U;
  • в составе системы до десяти инверторов "Штиль" PS.../1500 (STS-HS),
  • модуль распределения AC (5U) c клеммниками для подключения, с сервисным байпасом;
  • модуль распределения DC (4U) с автоматическими выключателями защиты инверторов DC;
  • модуль распределения DC (4U) с шестью автоматическими выключателями нагрузки AC (6..16А), c автоматическим байпасом "Штиль"
  • сигнализация режимов работы и сбоев узлов;
  • USB-порт, "сухие контакты";
  • контроллер "Штиль" PSC200 с расширенными возможностями управления и мониторинга (опция);
  • ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки УЭП (опция);
  • TCP/IP-модуль (опция);
  • GSM-модем (опция);
  • Корзина (модульный каркас ) для инверторов (опция);
  • возможность "горячей" замены инвертора, контроллера и автоматического выключателя;
  • высокая надежность и долговечность;
  • 100% выходной контроль.

МодельPSI.../15000-220-42U
Максимальная мощность нагрузки, кВА20
Максимальная мощность нагрузки, кВт15
Число фаз1
Номинальное входное напряжение, ВDC 48, DC 60
Рабочий диапазон входного напряжения, ВDC 40,5-59, DC 49-72
Номинальное выходное напряжение, В220
Стабилизация выходного напряжения, %±3
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=2
Номинальная выходная частота, Гц50
Допустимая перегрузка70% - 5 с, 10% - 30 с, 5% - длительно
Высота, U42U
Размер без упаковки (ШхВхГ), мм600 х1992 х600
Масса, кгзависит от количества инверторов
Степень защитыIP20
Климатическое исполнениеУХЛ 4.1 по ГОСТ 15150
Диапазон температуры окружающей среды, °С+5…+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-50…+85
Относительная влажность воздуха, %0...80 (без конденсата)
Устойчивость к механическим воздействиямгруппа М1 по ГОСТ 17516.1
Гарантийный срок, мес24

Штиль
0
Описание

Инверторные системы "Штиль" представляют собой компактные и многофукциональные решения, построенные на базе инверторов "Штиль" различных серий. Одногруппная инверторная система "Штиль" мощностью до 7,5 кВт изготавливается на основе инверторов "Штиль" PS48/1500 (STS-HS) или PS60/1500 (STS-HS).
С учетом пожеланий заказчика могут быть изготовлены двух- или трехгруппные инверторные системы (15х2; 15х3), установленные в шкафах 12U, 18U, 24U, 30U, 36U, 42U, 45U, 48U .
Наименование стандартной инверторной системы содержит в себе указание на конкретную модель инвертора, входящего в ее состав, высоту шкафа (18U, 36U или 42U) и наличие распределения. На фото изображена инверторная система на инверторах PS48/1500 (STS-HS) в шкафу 42U с распределением . Инверторная система "Штиль" PS48/15000-220-42U с номинальным входным напряжением 48 В постоянного тока и выходным напряжением 220 В переменного тока является высокотехнологичной системой, предназначенной для использования в отрасли связи, индустрии информационных технологий, промышленной автоматике, энергетике и транспорте.

Конструктивные особенности инверторной системы "Штиль" PSI48/15000-220-42U:

  • выполнена в виде 19" запираемого шкафа;
  • высота 42U;
  • в составе системы до десяти инверторов "Штиль" PS.../1500 (STS-HS),
  • модуль распределения AC (5U) c клеммниками для подключения, с сервисным байпасом;
  • модуль распределения DC (4U) с автоматическими выключателями защиты инверторов DC;
  • модуль распределения DC (4U) с шестью автоматическими выключателями нагрузки AC (6..16А), c автоматическим байпасом "Штиль"
  • сигнализация режимов работы и сбоев узлов;
  • USB-порт, "сухие контакты";
  • контроллер "Штиль" PSC200 с расширенными возможностями управления и мониторинга (опция);
  • ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки УЭП (опция);
  • TCP/IP-модуль (опция);
  • GSM-модем (опция);
  • Корзина (модульный каркас ) для инверторов (опция);
  • возможность "горячей" замены инвертора, контроллера и автоматического выключателя;
  • высокая надежность и долговечность;
  • 100% выходной контроль.

МодельPSI.../15000-220-42U
Максимальная мощность нагрузки, кВА20
Максимальная мощность нагрузки, кВт15
Число фаз1
Номинальное входное напряжение, ВDC 48, DC 60
Рабочий диапазон входного напряжения, ВDC 40,5-59, DC 49-72
Номинальное выходное напряжение, В220
Стабилизация выходного напряжения, %±3
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=2
Номинальная выходная частота, Гц50
Допустимая перегрузка70% - 5 с, 10% - 30 с, 5% - длительно
Высота, U42U
Размер без упаковки (ШхВхГ), мм600 х1992 х600
Масса, кгзависит от количества инверторов
Степень защитыIP20
Климатическое исполнениеУХЛ 4.1 по ГОСТ 15150
Диапазон температуры окружающей среды, °С+5…+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-50…+85
Относительная влажность воздуха, %0...80 (без конденсата)
Устойчивость к механическим воздействиямгруппа М1 по ГОСТ 17516.1
Гарантийный срок, мес24
Характеристики
Бренд:ШтильСнято с производства:N

Оплата

Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.

Доставка

«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.

Получить приобретённый товар Вы можете удобным для Вас способом:

  • Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
  • Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.

Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.

  • Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.

Тарифы доставки по Москве:


При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:

  • зона 3 — 500 руб.;
  • зона 1 — 1000 руб.;
  • зона 2, 4 — 1500 руб.;
  • зона 5 — 2000 руб

Транспортные компании, с которыми мы сотрудничаем:

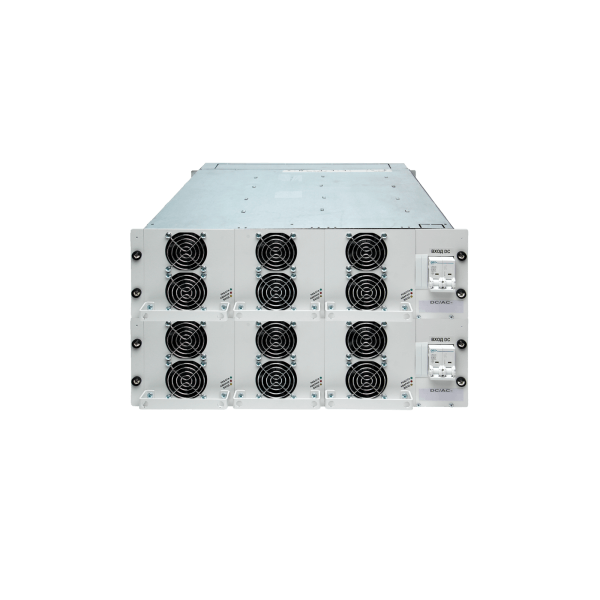

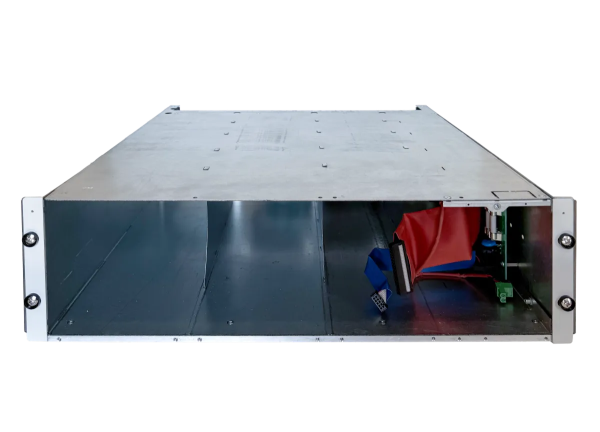

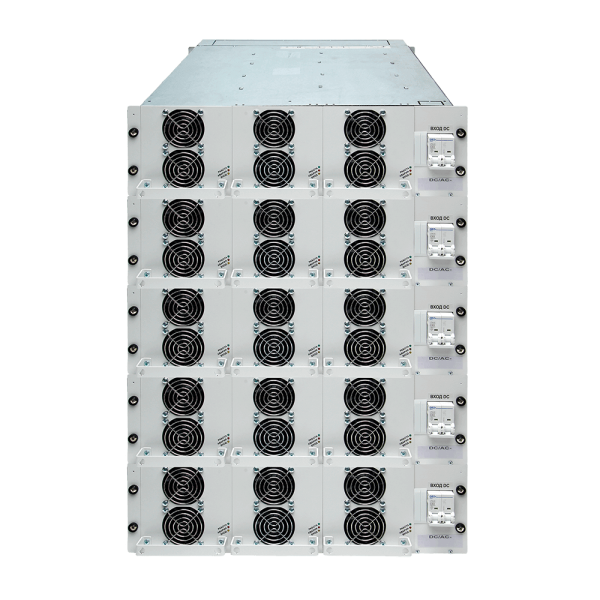

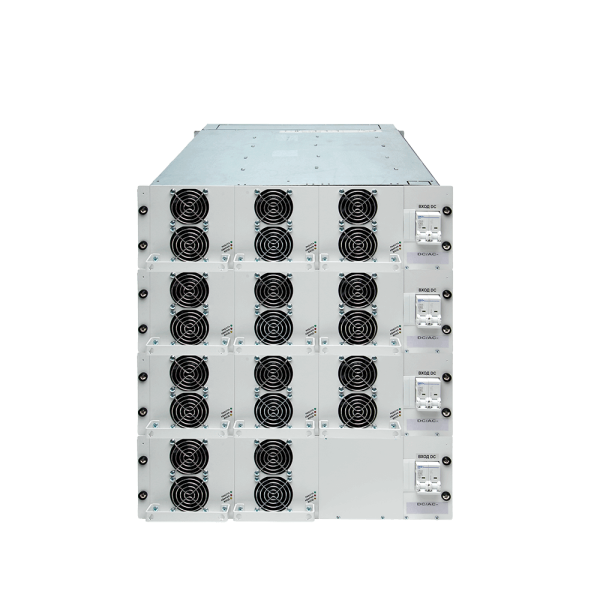

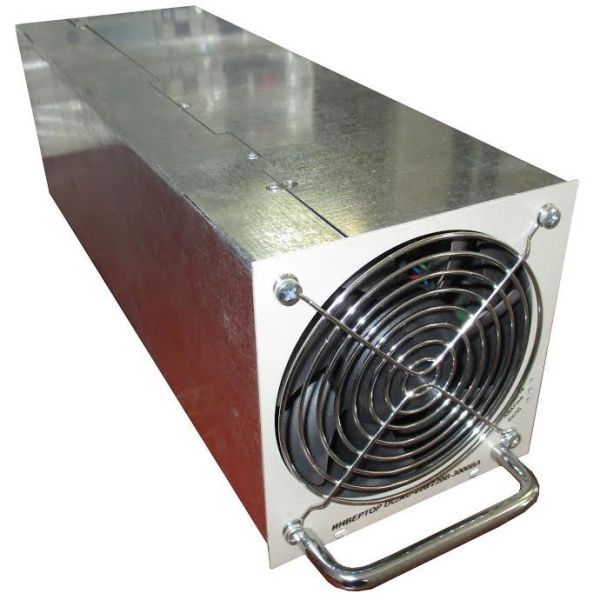

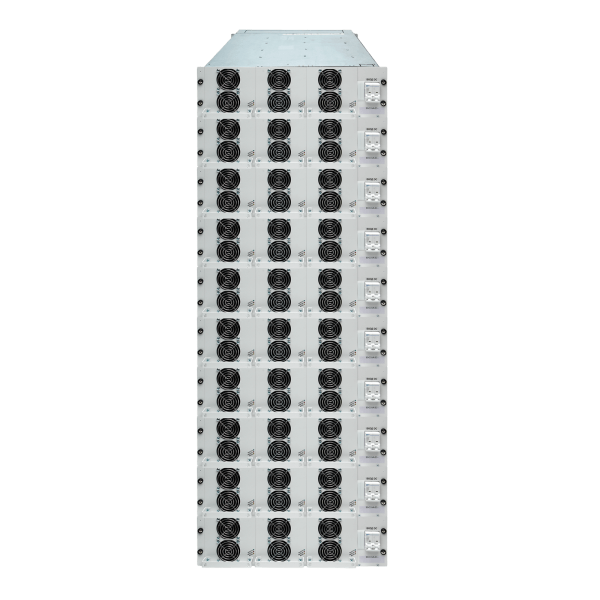

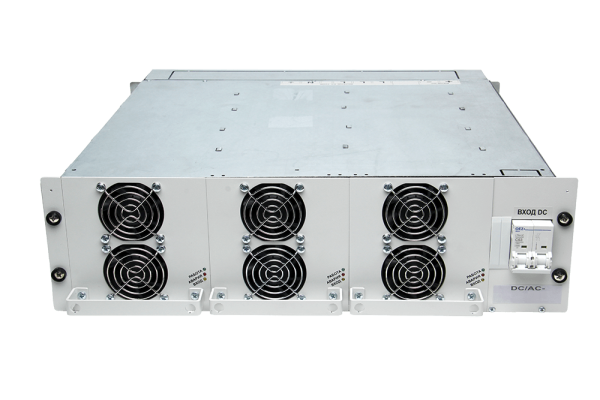

Вас также может заинтересовать:
