Инверторная система "Штиль" PSI.../7500-220-18U

()

Инверторная система "Штиль" PSI.../7500-220-18U

Изображение товара

Инверторные системы "Штиль" представляют собой компактные и многофукциональные решения, построенные на базе инверторов "Штиль" различных серий. Одногруппная инверторная система "Штиль" мощностью до 7,5 кВт изготавливается на основе инверторов "Штиль" PS24/700C-P-2 или PS48/700C-P-2 или PS60/700C-P-2 .

С учетом пожеланий заказчика могут быть изготовлены двух- или трехгруппные инверторные системы (7,5х2; 7,5х3), установленные в шкафах 12U, 18U, 24U, 30U, 36U, 42U, 45U, 48U.

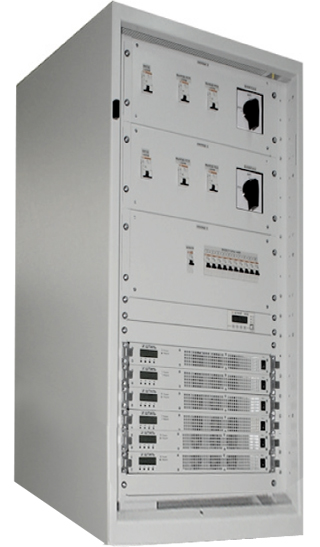

Наименование стандартной инверторной системы содержит в себе указание на конкретную модель инвертора, входящего в ее состав, высоту шкафа и наличие распределения. На фото изображена инверторная система на инверторах PS48/700C-P-2 в шкафу 18U с распределением . Инверторная система "Штиль" PSI48/7500-220-18U с номинальным входным напряжением 48 В постоянного тока и выходным напряжением 220 В переменного тока является высокотехнологичной системой, предназначенной для использования в отрасли связи, индустрии информационных технологий, промышленной автоматике, энергетике и транспорте.

Конструктивные особенности инверторной системы "Штиль" PSI48/7500-220-18U:

  • выполнена в виде 19" запираемого шкафа;
  • высота 18U;
  • до шести инверторов "Штиль" PS.../700C-P-2 1U,
  • модуль распределения (5U) с сервисным байпасом, c автоматическим выключателем по цепи байпас, с контроллером "Штиль" PSC200 с расширенными возможностями управления и мониторинга;
  • сигнализация режимов работы и сбоев узлов;
  • USB-порт, "сухие контакты";
  • модуль электронного байпаса STS (опция);
  • ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки УЭП (опция);
  • TCP/IP-модуль (опция);
  • возможность "горячей" замены инвертора, контроллера и автоматического выключателя;
  • GSM-модем (опция);
  • высокая надежность и долговечность;
  • 100% выходной контроль.

МодельPSI.../7500-220-18U
Максимальная мощность нагрузки, кВА10
Максимальная мощность нагрузки, кВт7,5
Число фаз1
Номинальное входное напряжение, ВAC 220, DC24, DC48, DC60
Рабочий диапазон входного напряжения, ВAC 180-250 ,DC 20,4...28, DC 40,5-57, DC 48-72
Номинальное выходное напряжение, В220
Стабилизация выходного напряжения, %±3
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=2
Номинальная выходная частота, Гц50
Допустимая перегрузка70% - 5 с, 10% - 30 с, 5% - длительно
Высота, U18U
Размер без упаковки (ШхВхГ), мм600 х887 х600
Масса, кгзависит от количества инверторов
Степень защитыIP20
Климатическое исполнениеУХЛ 4.1 по ГОСТ 15150
Диапазон температуры окружающей среды, °С+5…+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-50…+85
Относительная влажность воздуха, %0...80 (без конденсата)
Устойчивость к механическим воздействиямгруппа М1 по ГОСТ 17516.1
Гарантийный срок, мес24

Штиль
0
Описание

Инверторные системы "Штиль" представляют собой компактные и многофукциональные решения, построенные на базе инверторов "Штиль" различных серий. Одногруппная инверторная система "Штиль" мощностью до 7,5 кВт изготавливается на основе инверторов "Штиль" PS24/700C-P-2 или PS48/700C-P-2 или PS60/700C-P-2 .

С учетом пожеланий заказчика могут быть изготовлены двух- или трехгруппные инверторные системы (7,5х2; 7,5х3), установленные в шкафах 12U, 18U, 24U, 30U, 36U, 42U, 45U, 48U.

Наименование стандартной инверторной системы содержит в себе указание на конкретную модель инвертора, входящего в ее состав, высоту шкафа и наличие распределения. На фото изображена инверторная система на инверторах PS48/700C-P-2 в шкафу 18U с распределением . Инверторная система "Штиль" PSI48/7500-220-18U с номинальным входным напряжением 48 В постоянного тока и выходным напряжением 220 В переменного тока является высокотехнологичной системой, предназначенной для использования в отрасли связи, индустрии информационных технологий, промышленной автоматике, энергетике и транспорте.

Конструктивные особенности инверторной системы "Штиль" PSI48/7500-220-18U:

  • выполнена в виде 19" запираемого шкафа;
  • высота 18U;
  • до шести инверторов "Штиль" PS.../700C-P-2 1U,
  • модуль распределения (5U) с сервисным байпасом, c автоматическим выключателем по цепи байпас, с контроллером "Штиль" PSC200 с расширенными возможностями управления и мониторинга;
  • сигнализация режимов работы и сбоев узлов;
  • USB-порт, "сухие контакты";
  • модуль электронного байпаса STS (опция);
  • ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки УЭП (опция);
  • TCP/IP-модуль (опция);
  • возможность "горячей" замены инвертора, контроллера и автоматического выключателя;
  • GSM-модем (опция);
  • высокая надежность и долговечность;
  • 100% выходной контроль.

МодельPSI.../7500-220-18U
Максимальная мощность нагрузки, кВА10
Максимальная мощность нагрузки, кВт7,5
Число фаз1
Номинальное входное напряжение, ВAC 220, DC24, DC48, DC60
Рабочий диапазон входного напряжения, ВAC 180-250 ,DC 20,4...28, DC 40,5-57, DC 48-72
Номинальное выходное напряжение, В220
Стабилизация выходного напряжения, %±3
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ<=2
Номинальная выходная частота, Гц50
Допустимая перегрузка70% - 5 с, 10% - 30 с, 5% - длительно
Высота, U18U
Размер без упаковки (ШхВхГ), мм600 х887 х600
Масса, кгзависит от количества инверторов
Степень защитыIP20
Климатическое исполнениеУХЛ 4.1 по ГОСТ 15150
Диапазон температуры окружающей среды, °С+5…+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-50…+85
Относительная влажность воздуха, %0...80 (без конденсата)
Устойчивость к механическим воздействиямгруппа М1 по ГОСТ 17516.1
Гарантийный срок, мес24
