В комплект «FireSec-Pro» входит следующий набор програмного обеспечения и оборудования:
- ключ защиты программного обеспечения Hasp-Pro с функцией управления исполнительными устройствами (МДУ-1, ШУ, РМ-К, РМ-1, РМ-2, МРО-2М);
- модуль сопряжения приборов с компьютером МС-1;
- USB-кабель для подключения МС-1 к компьютеру;
- флеш накопитель с программным обеспечением «FireSec»;
- оптический тестер ОТ-1 для тестирования извещателей.
Флеш накопитель, входящий в комплект «FireSec-Pro», содержит все необходимое для конфигурирования и отладки системы – программное обеспечение «FireSec», а также другую полезную информацию. В частности на данном накопителе находятся электронные варианты паспортов на всю линейку устройств адресной системы «Рубеж», а так же аналоговых и автономных извещателей, сирен, табло и источников питания ИВЭПР. Для удобства в состав так же входит необходимый набор сертификатов на все выпускаемое оборудование. Краткое описание принципов работы и схемы подключения позволяют в кратчайшие сроки произвести необходимые подключения.

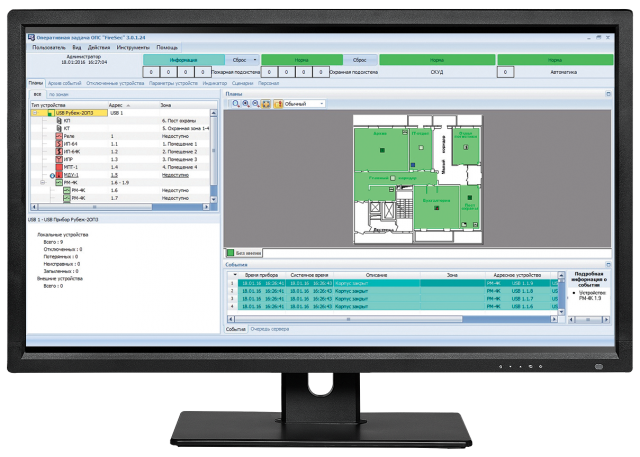

Помимо справочной информации на данном флеш накопителе представлено программное обеспечение ОПС «FireSec». В состав данного ПО входит «Администратор ОПС «FireSec» и «Оперативная задача ОПС «FireSec».
С помощью ПО «Администратор ОПС «FireSec» производится начальное конфигурирование и настройка адресных приборов и устройств. Так, в данном программном обеспечении существует возможность не только создания конфигурации, но и виртуальное моделирование ее работы программными средствами.
Зачастую встречаются объекты, где логика работы исполнительных устройств достаточно сложна. В таких ситуациях фактическая проверка работоспособности созданной логики работы системы может представлять довольно сложную задачу. Кроме этого следует учитывать и фактор риска выхода из строя оборудования в случае некорректной настройки системы. Чтобы проверить работу создан- ной конфигурации, не используя реальные модули и устройства, в программе были созданы функции симуляции работы системы ОПС Рубеж. Благодаря симуляции возможно проведение любых теоретических испытаний системы ОПС Рубеж объекта.
При пусконаладке системы на объекте, когда объект достаточно большой и используется большое количество адресных устройств (в том числе и исполнительных), при проверке сработки устройств достаточно удобно вручную включать и отключать различные исполнительные устройства системы непосредственно с программного обеспечения компьютера. В стандартном варианте ПО «FireSec» не позволяет осуществлять данные функции. Чтобы активировать управление исполнительными устройствами с ПО «FireSec», в комплект поставки «FireSec-Pro» входит специальный электронный ключ – Hasp-Pro. Ключ позволяет ПО FireSec «Оперативная задача» не только производить мониторинг работы всей системы (без ключа мониторинг работает ограниченное время) и в режиме реального времени отслеживать состояния приборов и устройств, но и вручную с компьютера включать и отключать необходимые исполнительные устройства, такие как:
- модули управления клапанами дымоудаления МДУ-1;
- модули речевого оповещения МРО-2М;
- релейные модули «сухой контакт» РМ-1 и РМ-2;
- релейные модули с контролем цепи РМ-К;
- шкафы управления вентиляторами ШУВ.
В целях обеспечения случайного запуска устройств пожаротушения при пусконаладке ключ Hasp не позволяет включать/отключать адресные модули МПТ-1 и шкафы управления насосами ШУН и задвижками ШУЗ с ПО FireSec «Оперативная задача».
Существует достаточно много объектов, на которых система ОПС организуется с использованием сразу нескольких ППКП и, как правило, все они объединены между собой интерфейсом RS-485. В некоторых случаях приборы не находятся в одном месте, а распределены по всему объекту. Это усложняет пусконаладку и обслуживание системы, особенно когда на объекте не установлен компьютер для мониторинга системы. Для таких случаев в комплекте «FireSec-Pro» имеется модуль сопряжения МС-1 и кабель USB типа «A-B». Модуль позволяет подключить компьютер или ноутбук с установленным ПО «FireSec» к RS-485 интерфейсу с приборами в любом его месте. Это позволяет конфигурировать, настраивать или обслуживать приборы и адресные устройства, находясь в одном месте, а не перемещаться по всему объекту и подключать каждый прибор к компьютеру отдельно.
Оптический тестер ОТ-1 позволяет тестировать работоспособность извещателя на удаленном расстоянии, т.е. нет необходимости находиться в непосредственной близости к датчику, чтобы получить от него ответ на приемно-контрольный прибор. Для этого нужно лишь направить лазерный луч тестера ОТ-1 на индикатор извещателя. Это особенно удобно в случаях, когда извещатель установлен на большой высоте и без специальных средств (лестницы, подъемника) доступ к нему невозможен. Кроме этого, при задании адресов датчикам, если они уже установлены на потолке, можно не нажимать кнопку, а просто светить на нее оптическим тестером.
