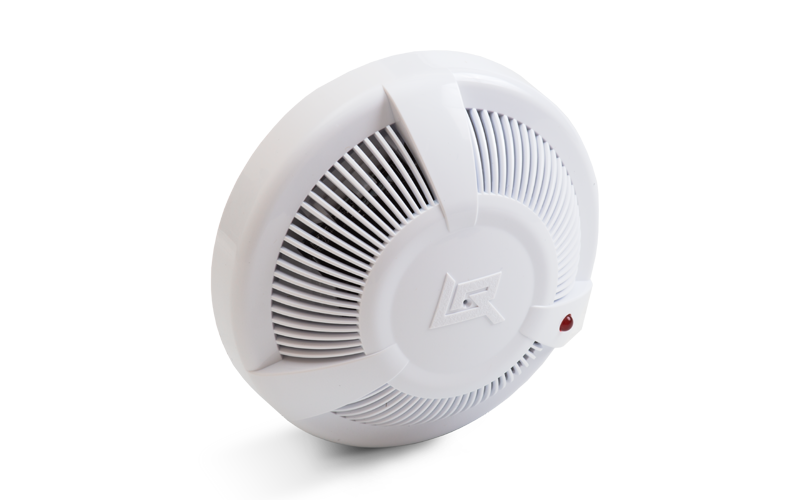

Данный дымовой оптико-электронный извещатель исполнения серии «Шатер» с улучшенными характеристиками и эстетичным внешним видом, с визуальной индикацией состояния извещателя и безвинтовыми контактами имеет следующие конструктивные преимущества:
- обновленная конструкция дымовой камеры, повышающая точность срабатывания;
- увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма;
- тестирование извещателя осуществляется через технологическое отверстие, специальным тестирующим устройством, что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала.
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
- уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
- тестирование работоспособности с помощью специального устройства;
- светодиодная индикация режимов работы.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время, не менее 2 сек.
Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
| Напряжение питания, В | от 9 до 30 |
| Ток потребленияв дежурном режиме, мкА, не более | 45 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Инерционность срабатывания, сек, не более | 9 |
| Тип установки | На основной потолок |
| Внутреннее сопротивление в режиме "пожар", не более, Ом | 1000 |
| Токопотребление в дежурном режиме | 45 мкА |
| Диапазон питающих напряжений | 9-30В |
| Диапазон рабочих температур | -45…+55ºС |
| IP | 30 |
| Габариты | Ø106х45 мм |
| Масса | 210 г |
| Гарантийный срок | 24 месяца |
| Оптический индикатор состояния | Красный |
| Способ тестирования | Иголкой через технологическое отверстие |
| Степень жесткости к электромагнитным помехам | 4 |
| Степень защиты оболочки | IP30 |
| Масса извещателя без базового основания, г, не более | 180 |
| Масса извещателя с базовым основанием, г, не более | 210 |
| Диаметр извещателя без базового основания, мм, не более | 106 |
| Высота извещателя без базового основания, мм, не более | 38 |
| Диаметр извещателя с базовым основанием, мм, не более | 106 |
| Высота извещателя с базовым основанием, мм, не более | 46 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -45 до +55 |
| Напряжение питания, В | от 9 до 30 |
| Ток потребления в дежурном режиме, мкА, не более | 45 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Инерционность срабатывания, сек, не более | 9 |
| Тип установки | На основной потолок |
| Внутреннее сопротивление в режиме "пожар", не более, Ом | 1000 |
| Токопотребление в дежурном режиме | 45 мкА |
| Диапазон питающих напряжений | 9-30В |
| Диапазон рабочих температур | -45…+55?С |
| IP | 30 |
| Габариты | O106х45 мм |
| Масса | 210 г |
| Гарантийный срок | 24 месяца |
| Оптический индикатор состояния | Красный |
| Способ тестирования | Иголкой через технологическое отверстие |
| Степень жесткости к электромагнитным помехам | 4 |
| Степень защиты оболочки | IP30 |
| Масса извещателя без базового основания, г, не более | 180 |
| Масса извещателя с базовым основанием, г, не более | 210 |
| Диаметр извещателя без базового основания, мм, не более | 106 |
| Высота извещателя без базового основания, мм, не более | 38 |
| Диаметр извещателя с базовым основанием, мм, не более | 106 |
| Высота извещателя с базовым основанием, мм, не более | 46 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -45 до +55 |
Вас также может заинтересовать:
Извещатель пожарный дымовой оптико-электронный автономный ИП 212-142 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений, путем регистрации отраженного от частиц дыма оптического излучения и выдачи тревожных извещений в виде громких звуковых сигналов.

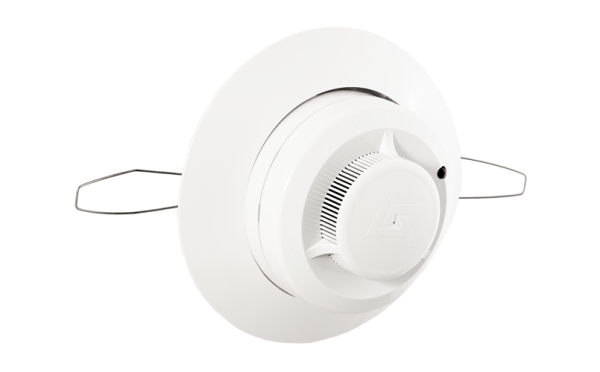

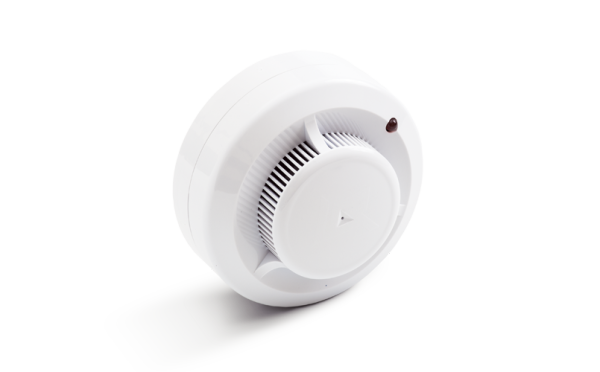

Извещатель пожарный дымовой оптико-электронный ИП 212-141 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя.

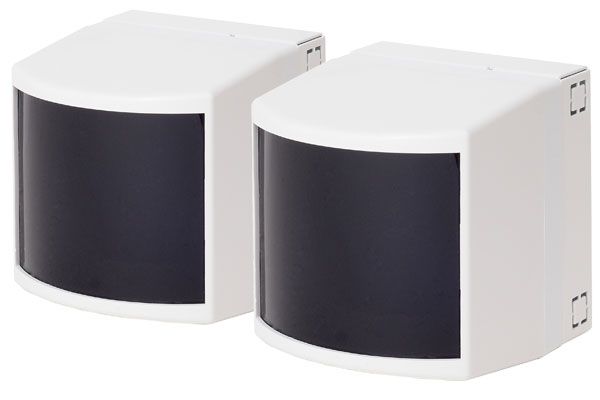

Извещатель пожарный дымовой линейный ИПДЛ-264/2 может использоваться для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

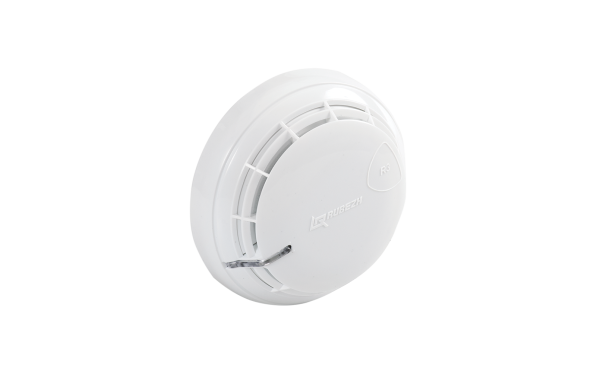

Извещатель применяется в системах адресной пожарной сигнализации и предназначен для выдачи сигнала о пожаре при превышении задымленности окружающей среды выше установленного порогового значения с возможностью передачи на ППКП или ППУ текущих значений измеряемого параметра.
