Назначение:

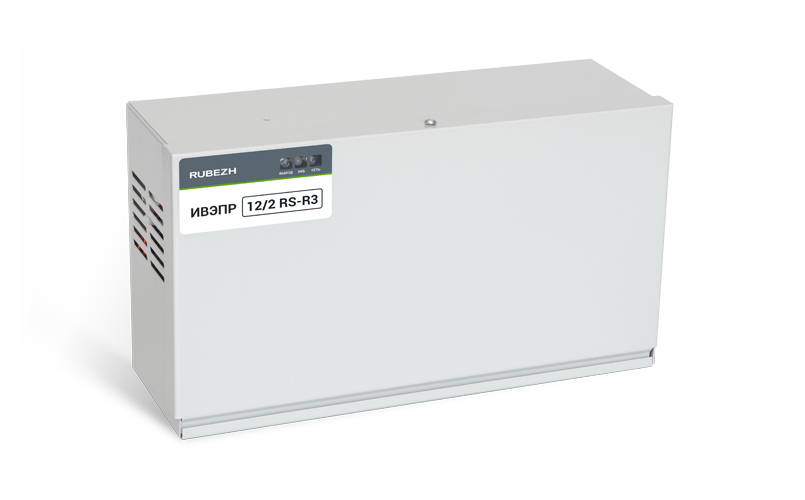

Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольный прибор «Рубеж-2ОП» прот. R3. ИВЭПР 12/2 RSR ПРОТ. R3 имеет два питающих выхода с раздельной защитой от короткого замыкания.
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:
События:
- Разряд АКБ1
- Разряд АКБ1 устранён
- Отсутствие АКБ1
- АКБ1 подключен
- Нет сетевого напряжения
- Разряд АКБ2
- Разряд АКБ2 устранён
- Отсутствие АКБ2
- АКБ2 подключен
- Есть сетевое напряжение
Неисправности:
- Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
- Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
- Глубокий разряд АКБ1
- Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Преимущества конструкции:
- оптимальный заряд АКБ за счёт схемы постоянного тестирования;
- защиту аккумуляторных батарей от перезаряда и глубокого разряда.
- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Схемное решение:
- два независимых выхода питания;
- возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
- выходное напряжение гальванически развязано от корпуса.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
Источники вторичного электропитания резервированные ИВЭПР 12, в зависимости от исполнения, могут иметь следующие обозначения:
1 – Наименование изделия: ИВЭПР – источник вторичного электропитания резервированный.
2 – Выходное напряжение: 12 – 12 В.
3 – Номинальный выходной ток: 2 – 2 А, 3,5 – 3,5 А, 5 – 5 А.
4 – Работа в адресной системе: RS-R3 – для подключения в АЛС приборов протокола R3.
5 – Количество батарей: 2 – 2 АКБ.
6 – Максимальная емкость каждой батареи: 7 – 7 А*ч, 12 – 12 А*ч, 17 – 17 А*ч, 40 – 40 А*ч.
7 – Клеммы для подключения боксов резервного питания БР: БР – с клеммами.
Источники вторичного электропитания резервированные ИВЭПР 12/2 RS-R3 выпускаются в следующих исполнениях:
| Обозначение | Количество и максимальная ёмкость АКБ | Размеры корпуса, мм | Масса без АКБ, кг (не более) | Возможность подключения боксов БР12 |
| ИВЭПР 12/2 RS-R3 2х7 БР | 2×7 А*ч | 324×86×184 | 2,1 | Есть |
| ИВЭПР 12/2 RS-R32х12 БР | 2×12 А*ч | 324×111×184 | 2,3 | Есть |
| ИВЭПР 12/2 RS-R3 2х17 БР | 2×17 А*ч | 254×376×86 | 2,6 | Есть |
| Напряжение питания от сети переменного тока, В | 140 – 265 |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 60 |
| Собственное потребление источника от АКБ в резервном режиме, мА, не более | 30 |
| Выходное напряжение источника при работе от сети, В | 13,3 - 13,8 |
| Выходное напряжение источника при работе от АКБ, В | 9,4 - 13,5 |
| Количество устанавливаемых АКБ | 2 |
| Емкость АКБ, А·ч | 12 |
| Максимальный ток нагрузки, обеспечиваемый источником, А, не более | 2 |
| Степень защиты оболочки | IP20 |
| Масса (без АКБ), кг, не более | 2,3 |
| Ширина, мм, не более | 324 |
| Высота, мм, не более | 184 |
| Глубина, мм, не более | 111 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Напряжение питания от сети переменного тока, В | 140 – 265 |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 60 |
| Собственное потребление источника от АКБ в резервном режиме, мА, не более | 30 |
| Выходное напряжение источника при работе от сети, В | 13,3 - 13,8 |
| Выходное напряжение источника при работе от АКБ, В | 9,4 - 13,5 |
| Количество устанавливаемых АКБ | 2 |
| Емкость АКБ, А·ч | 12 |
| Максимальный ток нагрузки, обеспечиваемый источником, А, не более | 2 |
| Степень защиты оболочки | IP20 |
| Масса (без АКБ), кг, не более | 2,3 |
| Размеры | 184x324x111 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +50 |
