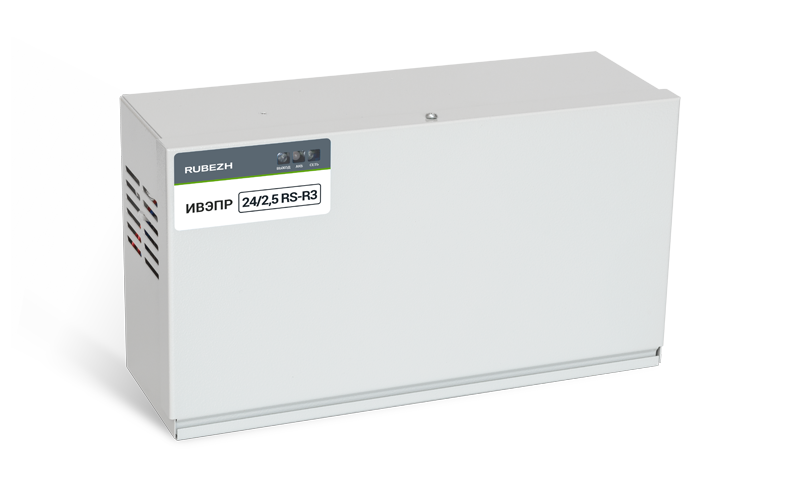

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 24 В постоянным током до 2,5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».
Источник имеет функцию формирования и передачи информации в приемно-контрольные приборы Рубеж, поддерживающие передачу по адресной линии связи с использованием протокола передачи данных RS-R3:
- напряжение сети ниже / выше нормы;
- отсутствие сетевого напряжения;
- защита (короткое замыкание на выходе ИВЭПР);
- отсутствие АКБ;
- разряд АКБ;
- глубокий разряд АКБ;
- вскрытие корпуса.
ИВЭПР 24/2,5 RS-R3 2х12 БР автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения. Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 12 А*ч.
Источник обеспечивает:
- защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима;
- электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора;
- защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.
Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.
Конструкция:
источник состоит из металлического корпуса с установленной внутри платой. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 27,2 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 27,2 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 27,2 В через клеммы «+Р»; «–Р» может подключаться необходимое количество внешних боксов БР 24 с дополнительными АКБ и схемами подзаряда и контроля.
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Источники вторичного электропитания резервированные ИВЭПР 24, в зависимости от исполнения, могут иметь следующие обозначения:
1 – Наименование изделия: ИВЭПР – источник вторичного электропитания резервированный.
2 – Выходное напряжение: 24 – 24 В.
3 – Номинальный выходной ток: 2,5 – 2,5 А.
4 – Работа в адресной системе: RS-R3 – для подключения в АЛС приборов протокола R3.
5 – Количество батарей: 2 – 2 АКБ.
6 – Максимальная емкость каждой батареи: 7 – 7 А*ч, 12 – 12 А*ч, 17 – 17 А*ч.
7 – Клеммы для подключения боксов резервного питания БР: БР – с клеммами.
Источники вторичного электропитания резервированные ИВЭПР 24/2,5 RS-R3 выпускаются в следующих исполнениях:
| Обозначение | Количество и максимальная ёмкость АКБ | Размеры корпуса, мм | Масса без АКБ, кг (не более) | Возможность подключения боксов БР12 |
| ИВЭПР 24/2,5 RS-R3 2х7 БР | 2×7 А*ч | 324×86×184 | 2,1 | Есть |
| ИВЭПР 24/2,5 RS-R32х12 БР | 2×12 А*ч | 324×111×184 | 2,3 | Есть |
| ИВЭПР 24/2,5 RS-R3 2х17 БР | 2×17 А*ч | 254×376×86 | 2,6 | Есть |
| Напряжение питания от сети переменного тока, В | 140 – 265 |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 120 |
| Выходное напряжение источника при работе от сети, В | 26,6 - 27,6 |
| Выходное напряжение источника при работе от АКБ, В | 18,8 - 27,2 |
| Количество устанавливаемых АКБ | 2 |
| Емкость АКБ, А·ч | 12 |
| Максимальный ток нагрузки, обеспечиваемый источником, А, не более | 2,5 |
| Степень защиты оболочки | IP20 |
| Масса (без АКБ), кг, не более | 2,3 |
| Ширина, мм, не более | 324 |
| Высота, мм, не более | 184 |
| Глубина, мм, не более | 111 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Напряжение питания от сети переменного тока, В | 140 – 265 |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 120 |
| Выходное напряжение источника при работе от сети, В | 26,6 - 27,6 |
| Выходное напряжение источника при работе от АКБ, В | 18,8 - 27,2 |
| Количество устанавливаемых АКБ | 2 |
| Емкость АКБ, А·ч | 12 |
| Максимальный ток нагрузки, обеспечиваемый источником, А, не более | 2,5 |
| Степень защиты оболочки | IP20 |
| Масса (без АКБ), кг, не более | 2,3 |
| Размеры | 184x324x111 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +50 |
