Назначение
Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24 В и обеспечивает (при наличии внешней АКБ) бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.
Устройство и работа изделия

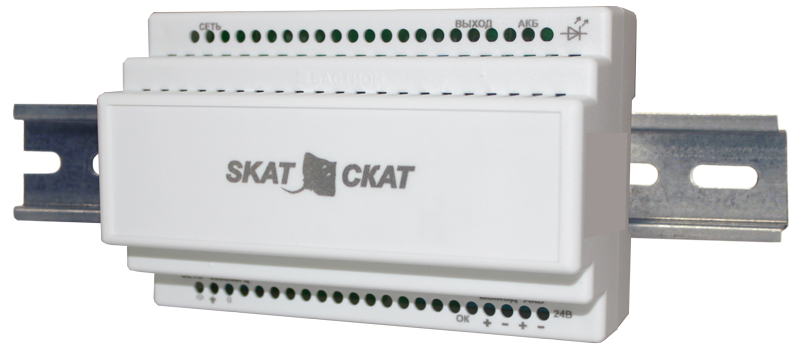

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.
Преимущества источника бесперебойного питания СКАТ-2400М DIN (СКАТ ИБП-24/1,5-DIN)
.png "широкий диапазон сетевого напряжения"){kind=icon}
.png "высокая точность и стабильность выходных характеристик"){kind=icon}
.png "уровень пульсаций не более 30-50 мВ"){kind=icon}
.png "надёжность и безопасность в любых режимах работы благодаря защите выхода от КЗ и перегрузки"){kind=icon}
.png "защита АКБ от глубокого разряда"){kind=icon}
.png "надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности"){kind=icon}
.png "разъемные клеммные колодки для подключения сетевого напряжения, нагрузки и АКБ"){kind=icon}
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 170…242 | |||
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» | 27,0…27,8 | ||
| при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» | 20,0…27,8 | ||||
| 3 | Номинальный ток нагрузки, А | 1,3 | |||
| 4 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А | 1,5 | |||
| 5 | Максимальный ток нагрузки в режиме «РЕЗЕРВ», А | 1,5 | |||
| 6 | Ток заряда АКБ (средний), А | 0,2 | |||
| 7 | Величина напряжения на аккумуляторе, при котором индикатор АКБ гаснет, В | 22,0…23,0 | |||
| 8 | Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В | 21,0…22,0 | |||
| 9 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 | |||
| 10 | Максимальная мощность, потребляемая от сети переменного тока, ВА, | 50 | |||
| 11 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 7,5 | |||
| 12 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||||
| 13 | Рекомендуемая ёмкость АКБ, Ач | 4,5—7 | |||
| 14 | Количество АКБ, шт. | 2 | |||
| 15 | Характеристики выходов в формате «открытый коллектор» | напряжение, В, не более | 60 | ||
| ток, мА, не более | 50 | ||||
| 16 | Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 1,5 | |||
| 17 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 139х89х65 | ||
| в упаковке | 152х105х70 | ||||
| 18 | Масса, НЕТТО (БРУТТО), кг, не более | 0,28 (0,36) | |||
| 19 | Диапазон рабочих температур, °С | -10…+40 | |||
| 20 | Относительная влажность воздуха при 25 °С, %, не более | 90 | |||
| 21 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |||
