Описание
Обеспечить бесперебойную работу систем безопасности на особо важных объектах - одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т.п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости серверного и другого ответственного оборудования. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 1500-RACK-ON-3x9-E.

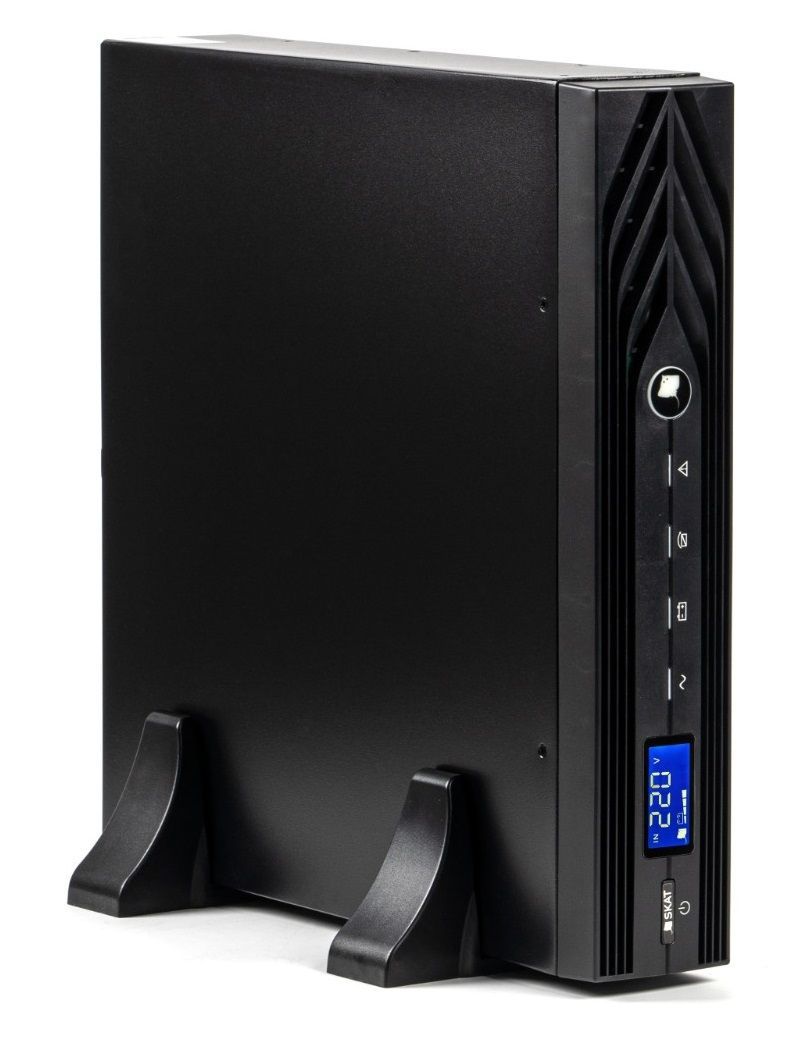

SKAT-UPS 1500-RACK-ON-3x9-E — надёжный российский on-line источник бесперебойного питания 220 В, 1500 ВА (1350 Вт), с функциями защиты и контроля. ИБП обеспечивает подключённые к его выходу устройства стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.
SKAT-UPS 1500-RACK-ON-3x9-E может быть использован для питания компьютеров и вычислительных сетей, используемых, в частности, в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 1500 ВА (номинальное значение напряжения выбирается пользователем).
Возможность подключения внешних батарейных блоков SKAT BC 36/18S3 RACK.
Возможность подключения SNMP-модуля DL-801, SNMP-модуля DA-806, релейного модуля DC 302, SNMP-модуля DU-803.
SKAT-UPS 1500-RACK-ON-3x9-E + SKAT BC 36/18S RACK (36 В)
Таблица примерного времени резерва
| ИБП + блоки, соединенные параллельно | Нагрузка, ВА | ||||||||
| 300 | 400 | 500 | 800 | 900 | 1000 | 1200 | 1350 | 1500 | |
| SKAT-UPS 1500 RACK+3x9Ah (9 Ач) | 25 мин | 20 мин | 15 мин | 10 мин | 8 мин | 7 мин | 5 мин | 4 мин | 3 мин |
| SKAT-UPS 1500-RACK-ON-3x9-E + 1 батарейный блок (27 Ач) | 1ч 50 мин | 1ч 30мин | 1ч | 40 мин | 35 мин | 30 мин | 25 мин | 20 мин | 15 мин |
| SKAT-UPS 1500-RACK-ON-3x9-E + 2 батарейных блока (45 Ач) | 3ч 15 мин | 2ч 20 мин | 1ч 40 мин | 1ч 10 мин | 1ч | 50 мин | 45 мин | 40 мин | 30 мин |
| SKAT-UPS 1500-RACK-ON-3x9-E + 3 батарейных блока (63 Ач) | 5ч | 3ч 20 мин | 2ч 30 мин | 1ч 35 мин | 1ч 25 мин | 1ч 10 мин | 1ч | 50 мин | 45 мин |
| SKAT-UPS 1500-RACK-ON-3x9-E + 4 батарейных блока (81 Ач) | 6ч 30 мин | 4ч 20 мин | 3ч | 2ч 5 мин | 1ч 50 мин | 1ч 35 мин | 1ч 20 мин | 1ч 10 мин | 1 ч |
Преимущества SKAT-UPS 1500-RACK-ON-3x9-E
 | микропроцессорное управление |  | защита нагрузки от скачков |
 | заряд и защита АКБ |  | чистый синус на выходе |
 | схемотехника онлайн |  | длительный резерв (зависит от ёмкости АКБ) |
 | оптимальный заряд АКБ |  | автоматический переход на резервное питание |
 | гарантия 5 лет |
| № п/п | Наименование параметра | Значение параметра | ||
| Входные параметры | ||||
| 1 | Номинальное входное напряжение (Uном), В | 220 | ||
| 2 | Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более +40 °С), В | нижний порог перехода в режим работы от АКБ | при нагрузке 0%…50% | 110±5% |
| при нагрузке 100%…50% | 176±5% | |||
| нижний порог возврата в режим работы от сети | при нагрузке 0%…50% | 120±5% | ||
| при нагрузке 100%…50% | 186±5% | |||
| верхний порог перехода в режим работы от АКБ | при нагрузке 0%…50% | 300±5% | ||
| при нагрузке 100%…50% | 264±5% | |||
| верхний порог возврата в режим работы от сети | при 50% нагрузке | 290±5% | ||
| при 100% нагрузке | 254±5% | |||
| 3 | Допустимый диапазон изменения частоты входного напряжения, Гц | 40……70** | ||
| 4 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц | 46…54 / 56…64** | ||
| 5 | Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки | 183…263 | ||
| 6 | Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее | 0,99 | ||
| 7 | Питание от генератора | поддерживается | ||
| 8 | Номинальная выходная мощность | Полная, ВА | 1500* | |
| Активная, Вт | 1350* | |||
| 9 | Номинальное выходное напряжение, В | 220 | ||
| 10 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1% | ||
| 11 | Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети), Гц | 45…55 / 56…64 | ||
| 12 | Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц | 50±0,1 или 60±0,1 | ||
| 13 | Коэффициент мощности | 0,9 | ||
| 14 | Номинальный ток нагрузки, А | 6,0 | ||
| 15 | Максимальный входной ток, А | 12,0 | ||
| 16 | Форма выходного напряжения | синусоидальная | ||
| 17 | Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более | линейная нагрузка | 3 | |
| нелинейная нагрузка | 5 | |||
| 18 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 89 | |
| режим «РЕЗЕРВ» | 86 | |||
| 19 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | ||
| 20 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | < 105% | длительно, без перехода в режим «БАЙПАС» | |
| 105% …125% | через 60 с | |||
| 125% … 130% | через 30 с | |||
| > 130% | немедленно | |||
| 21 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1) | < 105% | длительно, без отключения не критичной | |
| 105% …125% | через 60 с | |||
| 125% … 130% | через 10 с | |||
| > 130% | немедленно | |||
| 22 | Защита от короткого замыкания | обеспечивается | ||
| 23 | Защита от перегрева | В режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | немедленно | |
| В режиме «РЕЗЕРВ» (выключение ИБП) | ||||
| 24 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 8,4 | |
| в режим «РЕЗЕРВ», мс | 0 | |||
| 25 | Мощность, потребляемая от сети при 100% нагрузке и номинальном входном напряжении, не более, ВА | 1550 | ||
| 26 | Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более | 150 | ||
| 27 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| 28 | Рекомендуемая емкость внутренних АКБ, А*ч | 9 | ||
| 29 | Количество АКБ, шт. | 3 | ||
| 30 | Ток заряда АКБ, А, не более | 1,0 | ||
| 31 | Напряжение заряда АКБ | 41,0±1% | ||
| 32 | Среднее время заряда АКБ до 90% емкости, час | 4 | ||
| 33 | Величина напряжения на клеммах АКБ, при котором происходит отключение группы розеток «SEGMENT 1» в режиме «РЕЗЕРВ», В | 32,9 | ||
| 34 | Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 32,8 | ||
| 35 | Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 31,4 | ||
| 36 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 440х460х88 | |
| в упаковке | 565х605х205 | |||
| 37 | Масса, НЕТТО (БРУТТО), кг, не более | 17,5 (19,4) | ||
| 38 | Диапазон рабочих температур, °С | 0…+40**** | ||
| 39 | Относительная влажность воздуха (без конденсации), % | 20…90 | ||
| 40 | Температура хранения, °С | -25…+55 | ||
| 41 | Акустический шум на расстоянии 1м, дБ, не более | 55 | ||
 | ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
| 42 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | ||
| 43 | Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м | 1500*** | ||
| 44 | Содержание драгоценных металлов и камней | нет | ||
Характеристики
SKAT-UPS 1500-RACK-ON-3x9-E ФИАШ.436518.355 РЭ.pdfПаспорт на прибор(pdf, 1.1 МБ)43388 СДС ПБ ИБП SKAT-UPS (1).pdfСертификация ТР ПБ(pdf, 1.2 МБ)ТР ТС 004 020 SKAT-UPS.pdfСертификация ТР ТС(pdf, 2 МБ)Сертификат соответствия транспортной безопасности МВД 969.pdfСертификация 969(pdf, 12.3 МБ)ГОСТ 32133.2-2013.pdfСертификат ГОСТ 32133.2-2013 (IEC 62040-2:2005)(pdf, 792.8 КБ)
