Описание

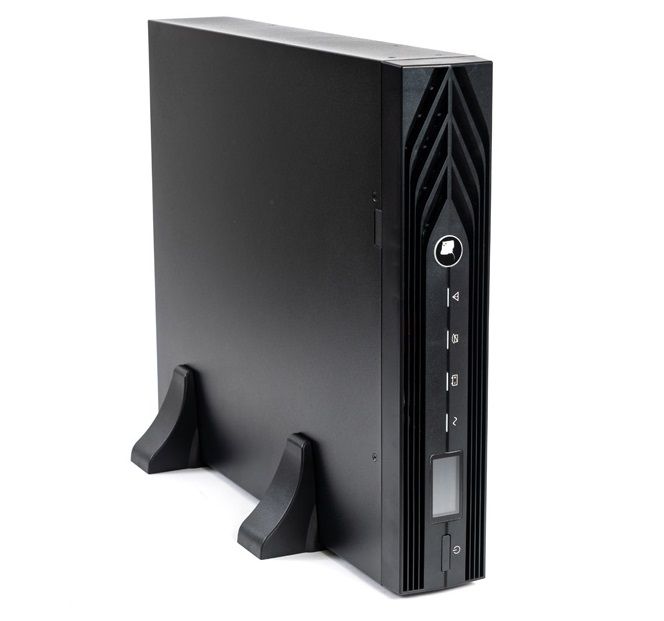

ИБП SKAT-UPS 3000 RACK+6X9Ah предназначено для обеспечения бесперебойным питанием потребителей с номинальным напряжением питания 220 В переменного тока частотой 50 Гц. Его эксплуатируют в закрытом помещении.

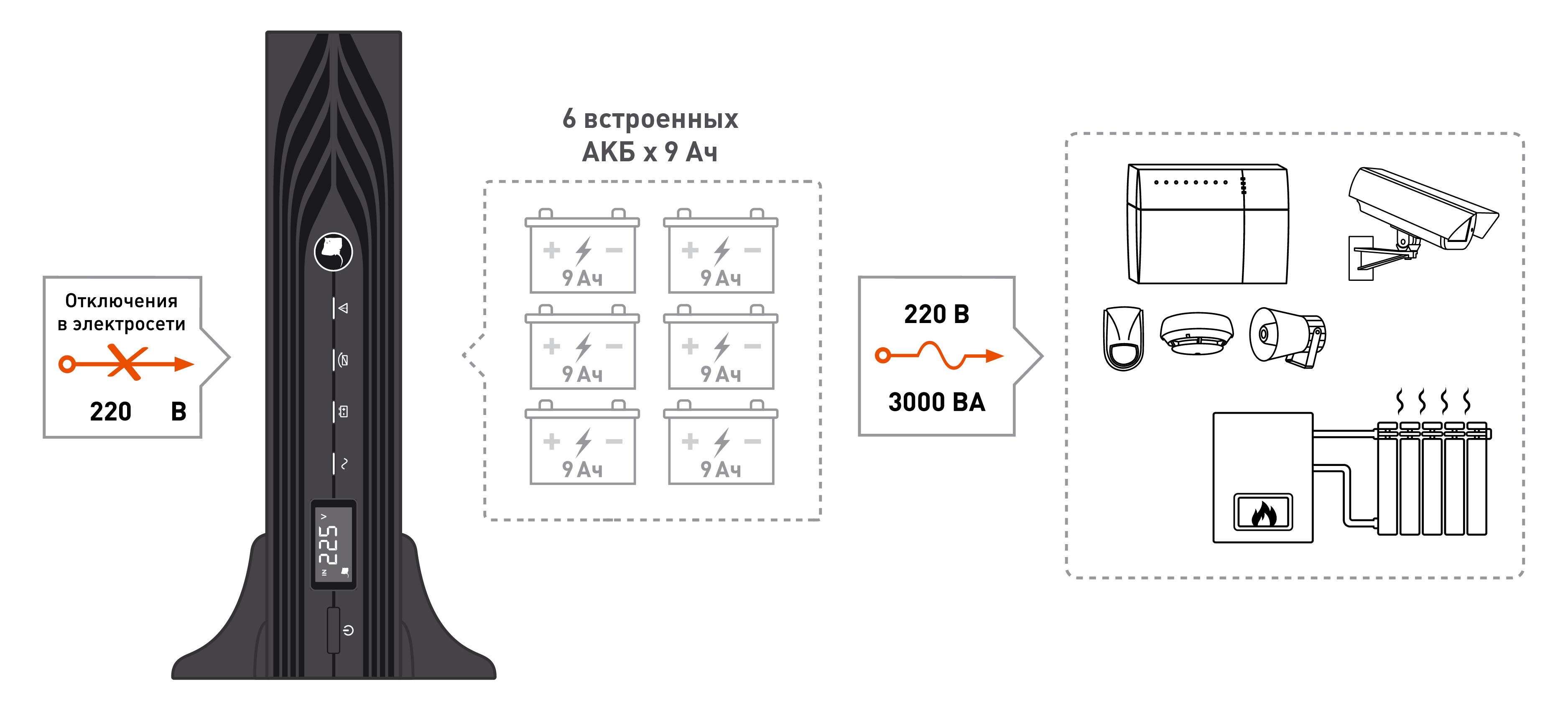

SKAT-UPS 3000 RACK+6X9Ah представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля. Изделие обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасенную в аккумуляторных батареях (далее по тексту - АКБ).
ИБП SKAT-UPS 3000 RACK+6X9Ah может быть использовано для питания компьютеров и вычислительных сетей, используемых, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 3000 ВА.
Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 3000 RACK.
Возможность подключения внешних батарейных блоков SKAT BC 72/18S RACK.
Возможность подключения SNMP-модуля DL-801, SNMP-модуля DA-806, релейного модуля DC 302, SNMP-модуля DU-803.
SKAT-UPS 3000 RACK+6x9Ah + SKAT BC 72/18S RACK (72 В)
Таблица примерного времени резерва
| ИБП + блоки, соединенные параллельно | Нагрузка, ВА | ||||||||
| 500 | 700 | 900 | 1200 | 1500 | 1800 | 2000 | 2500 | 3000 | |
| SKAT-UPS 3000 RACK+6x9Ah(9 Ач) | 40 мин | 28 мин | 22 мин | 12 мин | 10 мин | 8 мин | 6 мин | 4 мин | 3 мин |
| SKAT-UPS 3000 RACK+6x9Ah + 1 батарейный блок (27 Ач) | 2ч 20 мин | 1ч 30 мин | 55 мин | 55 мин | 45 мин | 33 мин | 30 мин | 25 мин | 18 мин |
| SKAT-UPS 3000 RACK+6x9Ah + 2 батарейных блока (45Ач) | 4ч 20 мин | 2ч 40 мин | 2ч 10 мин | 1ч 30 мин | 1ч 10 мин | 1ч | 50 мин | 40 мин | 32 мин |
| SKAT-UPS 3000 RACK+6x9Ah + 3 батарейных блока (63 Ач) | 6ч | 4ч 20 мин | 3ч | 2ч 15 мин | 1ч 40 мин | 1ч 25 мин | 1ч 15 мин | 1ч | 50 мин |
| SKAT-UPS 3000 RACK+6x9Ah + 4 батарейных блока (81 Ач) | 8ч 30мин | 5ч 40 мин | 4ч 20 мин | 2ч 50 мин | 2ч 20 мин | 1ч 50 мин | 1ч 35 мин | 1ч 25 мин | 1ч |
Преимущества SKAT-UPS 3000 RACK+6x9Ah
микропроцессорное управление
защита нагрузки
от скачков
от скачков
заряд и защита АКБ
чистый синус
на выходе
на выходе
схемотехника онлайн
оптимальный
заряд АКБ
заряд АКБ
автоматический переход на резервное питание
гарантия 5 лет
Есть возможность подключения батарейных блоков SKAT BC 72/18S RACK.
| № п/п | Наименование параметра | Значение параметра | |
| 1 | Номинальное входное напряжение (Uном), В | 220 | |
| 2 | Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В | 160…300 | |
| 3 | Номинальная частота входного напряжения (авто-определение), Гц | 50 / 60 | |
| 4 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 45…55 / 55…65 | |
| 5 | Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения | 121...275 | |
| 6 | Входной коэффициент мощности, не менее | 0,99 | |
| 7 | Номинальная выходная мощность | Полная, ВА | 3000* |
| Активная, Вт | 2700* | ||
| 8 | Номинальное выходное напряжение, В | 220 | |
| 9 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1% | |
| 10 | Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети), Гц | 45…55 / 56…64 | |
| 11 | Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц | 50±0,2% или 60±0,2% | |
| 12 | Выходной коэффициент мощности, не менее | 0,99 | |
| 13 | Номинальный ток нагрузки, А | 12,0 | |
| 14 | Максимальный входной ток, А | 16,0 | |
| 15 | Форма выходного напряжения | синусоидальная | |
| 16 | Коэффициент нелинейных искажений выходного напряжения (КИ),%, не более | линейная нагрузка | 3 |
| нелинейная нагрузка | 6 | ||
| 17 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 90 |
| режим «РЕЗЕРВ» | 86 | ||
| режим «БАЙПАС» | 94 | ||
| 18 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | |
| 19 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | < 108% | длительно, без перехода в режим «БАЙПАС» |
| 108±5% — 150±5% | через 30 с | ||
| 150±5% — 200±5% | через 3,0 мс | ||
| > 200±5% | через 2,3 мс | ||
| 20 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1) | < 103% | длительно, без отключения не критичной нагрузки |
| 103±5% — 150±5% | через 30 с | ||
| 150±5% — 200±5% | через 0,3 с | ||
| > 200±5% | через 0,02 с | ||
| 21 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 10 |
| в режим «РЕЗЕРВ», мс | 0 | ||
| 22 | Мощность, потребляемая от сети при 100% нагрузке, не более, ВА | 3300 | |
| 23 | Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более | 230 | |
| 24 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| 25 | Рекомендуемая ёмкость АКБ, Ач | 9 | |
| 26 | Количество АКБ, шт. | 6 | |
| 27 | Ток заряда АКБ, А, не более | 1,0 | |
| 28 | Напряжение заряда АКБ | 82,1±1% | |
| 29 | Среднее время заряда АКБ до 90% емкости, час | 4 | |
| 30 | Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 66,8 | |
| 31 | Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 61,5 | |
| 32 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 440х715х88 |
| в упаковке | 550х845х205 | ||
| 33 | Масса, НЕТТО (БРУТТО), кг, не более | 29,3 (32,0) | |
| 34 | Диапазон рабочих температур, °С | 0…+40 | |
| 35 | Относительная влажность воздуха (без конденсации), %, не более | 20…90 | |
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
| 36 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |
Характеристики
