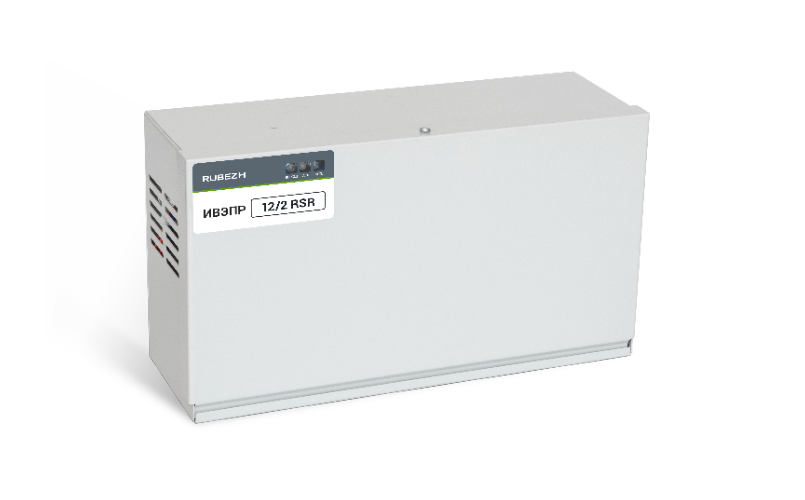

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 ТМ RUBEZH.
Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R следующие сообщения:
- разряд АКБ1;
- разряд АКБ1 устранён;
- отсутствие АКБ1;
- АКБ1 подключен;
- нет сетевого напряжения;
- разряд АКБ2;
- разряд АКБ2 устранён;
- отсутствие АКБ2;
- АКБ2 подключен;
- есть сетевое напряжение.
Неисправности
- отсутствие напряжения на выходе, напряжение <9В (выход 1);
- отсутствие напряжения на выходе, напряжение <9В (выход 2);
- глубокий разряд АКБ1;
- глубокий разряд АКБ2.
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Преимущества конструкции
- оптимальный заряд АКБ за счёт схемы постоянного тестирования;
- защиту аккумуляторных батарей от перезаряда и глубокого разряда;
- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Схемное решение
- два независимых выхода питания;
- возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
- выходное напряжение гальванически развязано от корпуса.
Индикатор СЕТЬ:
- при наличии сети 230 В – светится зеленым светом;
- при отсутствии сети 230 В – не светится.
Индикатор ВЫХОД:
- при наличии напряжения хотя бы на одном на выходе (нет КЗ) – светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
Индикатор АКБ:
- при наличии хотя бы одной исправной и заряженной АКБ – светится зеленым цветом;
- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
- при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ –светится красным цветом.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
Вас также может заинтересовать:

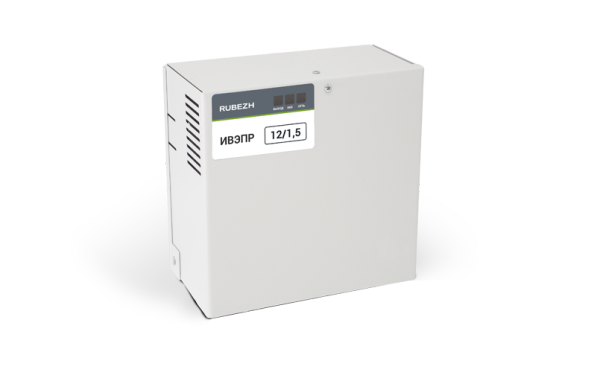

Предназначен для стабильного круглосуточного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения номинальным постоянным напряжением 12 В и выходным током до 1,5 А
