Назначение источника бесперебойного питания SKAT-12-1.0-DIN
Источник бесперебойного питания SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN) предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В. Область применения: питание систем охранно-пожарной сигнализации, контроля и управления доступом, видеонаблюдения, устройств автоматики, домофонов, телекоммуникационного оборудования и др.
Устройство и работа изделия

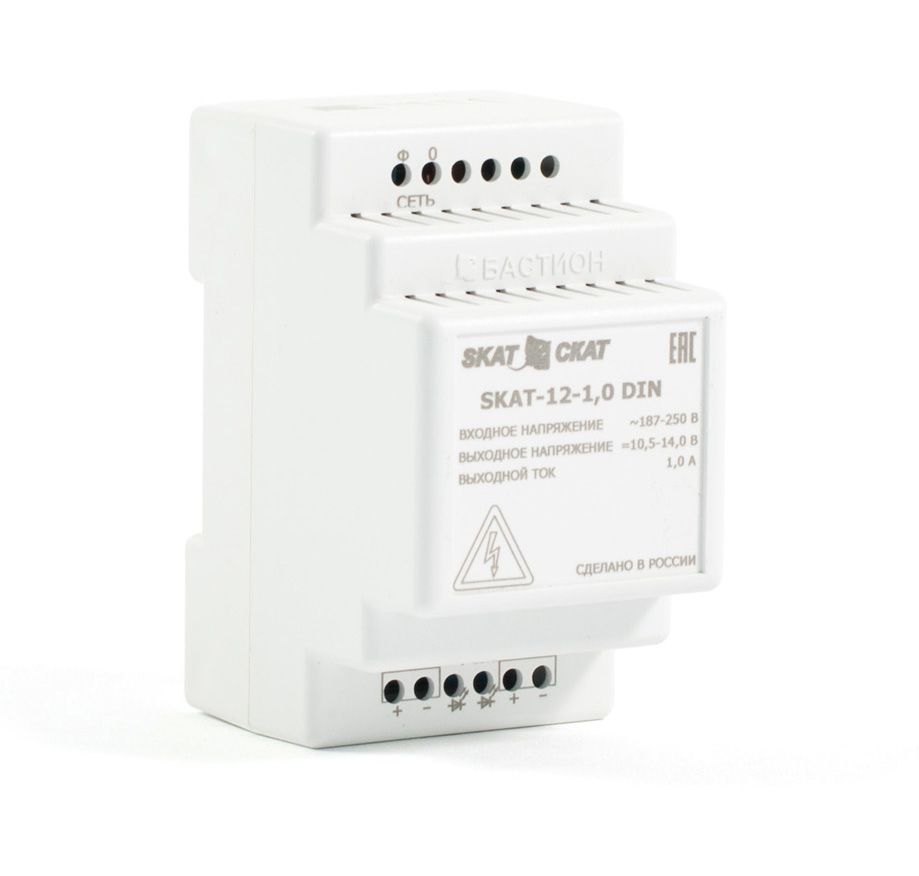

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.
Преимущества источника бесперебойного питания SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN)
.png "Источник вторичного электропитания SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN). Изображение 1"){kind=icon} | широкий диапазон сетевого напряжения | .png "Источник вторичного электропитания SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN). Изображение 1"){kind=icon} | высокая точность и стабильность | .png "Источник вторичного электропитания SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN). Изображение 1"){kind=icon} | защита выхода от КЗ и перегрузки |
.png "Источник вторичного электропитания SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN). Изображение 1"){kind=icon} | защита АКБ от глубокого разряда | .png "Источник вторичного электропитания SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN). Изображение 1"){kind=icon} | надежный запуск «тяжелых» нагрузок | .png "Источник вторичного электропитания SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN). Изображение 1"){kind=icon} | разъемные клеммные колодки для подключения |
Наименование параметра (ИБП 12В) | SKAT-12-1.0-DIN (СКАТ ИБП-12/1-DIN) |
Напряжение питающей сети ~220 В, 50±1 Гц, В | 187…250 |
Выходное напряжение DC режимы: ОСНОВНОЙ (РЕЗЕРВ), В | 12,5 (10,5)…14,0 (14,0) |
Макс. ток нагрузки в режимах ОСНОВНОЙ (РЕЗЕРВ), А | 0,7 (1) |
Ток заряда АКБ, А | 1,0 - Iнагр. |
Потребляемый ток от АКБ без нагрузки и сети ~220 В (реж. РЕЗЕРВ), мА,< | 50 |
Потребляемая мощность от сети без нагрузки и АКБ, ВА, < | 4 |
Напряжение отключения АКБ для защиты от глубокого разряда (реж. РЕЗЕРВ), В | 10,0…11,2 |
Пульсации при макс. токе нагрузки и заряда, мВ | 50 |
Ёмкость(количество) АКБ 12В, Ач (шт.)** | 1,2-12 (1) |
Размеры ШхГхВ без упаковки, мм | 53х66х95 |
Размеры ШхГхВ в упаковке, мм | 70х90х100 |
Масса, НЕТТО (БРУТТО), кг, < | 0,12 (0,15) |
Диапазон рабочих температур, °С | -10…+40 |
Отн. влажн. воздуха при 25 °С, %, < | 80 |
Оболочка по ГОСТ 14254 | IP20 |
