Назначение

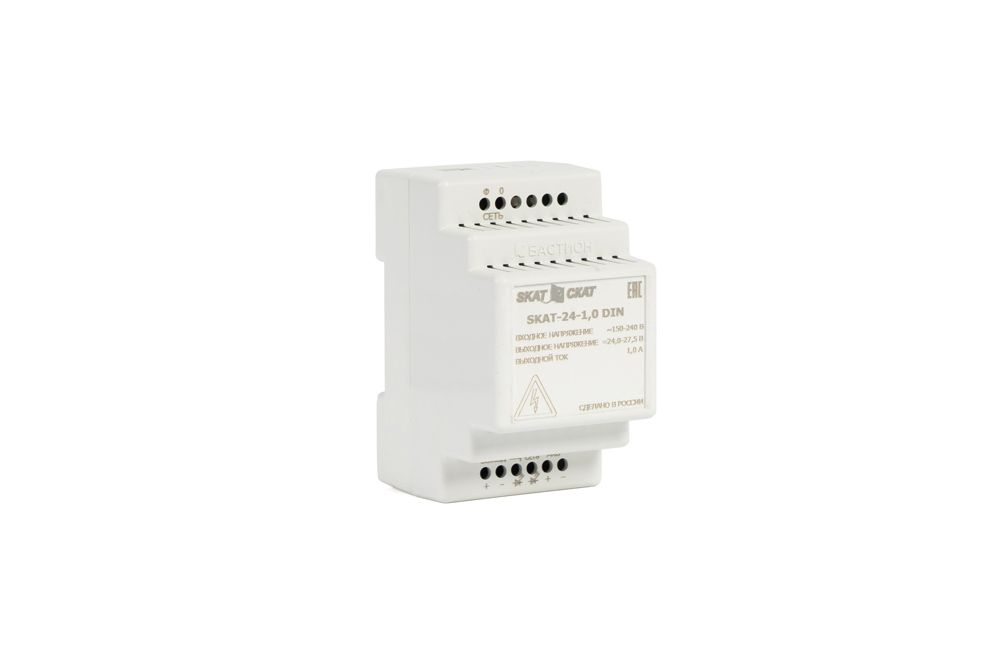

Источник бесперебойного питания SKAT-24-1.0-DIN (СКАТ ИБП-24/1-DIN) предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 24 В. Область применения: питание систем охранно-пожарной сигнализации, контроля и управления доступом, видеонаблюдения, устройств автоматики, домофонов, телекоммуникационного оборудования и др.
Устройство и работа изделия
Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.
Преимущества источника бесперебойного питания SKAT-24-1.0-DIN (СКАТ ИБП-24/1-DIN)
.png "Источник вторичного электропитания SKAT-24-1.0 DIN (СКАТ ИБП-24/1-DIN). Изображение 1"){kind=icon} | широкий диапазон сетевого напряжения | .png "Источник вторичного электропитания SKAT-24-1.0 DIN (СКАТ ИБП-24/1-DIN). Изображение 1"){kind=icon} | высокая точность и стабильность | .png "Источник вторичного электропитания SKAT-24-1.0 DIN (СКАТ ИБП-24/1-DIN). Изображение 1"){kind=icon} | защита выхода от КЗ и перегрузки |
.png "Источник вторичного электропитания SKAT-24-1.0 DIN (СКАТ ИБП-24/1-DIN). Изображение 1"){kind=icon} | защита АКБ от глубокого разряда | .png "Источник вторичного электропитания SKAT-24-1.0 DIN (СКАТ ИБП-24/1-DIN). Изображение 1"){kind=icon} | надежный запуск «тяжелых» нагрузок | .png "Источник вторичного электропитания SKAT-24-1.0 DIN (СКАТ ИБП-24/1-DIN). Изображение 1"){kind=icon} | разъемные клеммные колодки для подключения |
Напряжение питающей сети ~220 В, 50±1 Гц, В | 150…250 |
Выходное напряжение DC режимы: ОСНОВНОЙ (РЕЗЕРВ), В | 21,0 (21,0)…28,0 (27,5) |
Макс. ток нагрузки в режимах ОСНОВНОЙ (РЕЗЕРВ), А | 0,7 (1) |
Ток заряда АКБ, А | 1,0 - Iнагр. |
Потребляемый ток от АКБ без нагрузки и сети ~220 В (реж. РЕЗЕРВ), мА,< | 35 |
Потребляемая мощность от сети без нагрузки и АКБ, ВА, < | 7 |
Напряжение отключения АКБ для защиты от глубокого разряда (реж. РЕЗЕРВ), В | 20,0…22,4 |
Пульсации при макс. токе нагрузки и заряда, мВ | 200 |
Ёмкость(количество) АКБ 12В, Ач (шт.)** | 4,5-12 (2) |
Размеры ШхГхВ без упаковки, мм | 53х66х95 |
Размеры ШхГхВ в упаковке, мм | 70х90х100 |
Масса, НЕТТО (БРУТТО), кг, < | 0,13 (0,16) |
Диапазон рабочих температур, °С | -10…+40 |
Отн. влажн. воздуха при 25 °С, %, < | 80 |
Оболочка по ГОСТ 14254 | IP20 |
Вас также может заинтересовать:
- Специальная комплектация
- 12 В, 1 А
- Пластиковый корпус под АКБ 7 Ач
- Диапазон входного напряжения — 170...250 В
- Соответствует ФЗ 123 и ГОСТ Р 53325-2012
- 3 индикатора Сеть, АКБ, Выход и 1 информационный выход
- Защита выхода от перегрузки и КЗ
- Защита АКБ от глубокого разряда, КЗ и переполюсовки
- Контроль наличия АКБ
- Холодный пуск
- Гарантия — 7 лет
Источник питания, 12В, потребляемая мощность – 80Вт, номинальный ток - 3А, IP-20, под АКБ 12Вх7Ач.
- 12 В, 26 Ач
- Ток, потребляемый термостатом в режиме подогрева — 2 А
- Температурный диапазон от -40°С до +50°С
- Встроенный обогреватель, датчик температуры, автоматика подогрева
- Срок службы — 10 лет

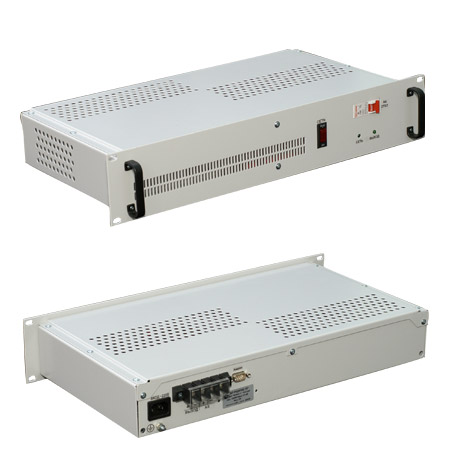

- 220 В, 1000 ВА (900 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое кол-во АКБ для работы – 2 шт. (24 В) ёмкостью 40–120 Ач. Ток заряда АКБ – 6 А. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
