Назначение:
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:
События:
- Разряд АКБ1
- Разряд АКБ1 устранён
- Отсутствие АКБ1
- АКБ1 подключен
- Нет сетевого напряжения
- Разряд АКБ2
- Разряд АКБ2 устранён
- Отсутствие АКБ2
- АКБ2 подключен
- Есть сетевое напряжение
Неисправности:
- Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
- Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
- Глубокий разряд АКБ1
- Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Преимущества конструкции:
- оптимальный заряд АКБ за счёт схемы постоянного тестирования;
- защиту аккумуляторных батарей от перезаряда и глубокого разряда.
- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Схемное решение:
- два независимых выхода питания;
- возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
- выходное напряжение гальванически развязано от корпуса.

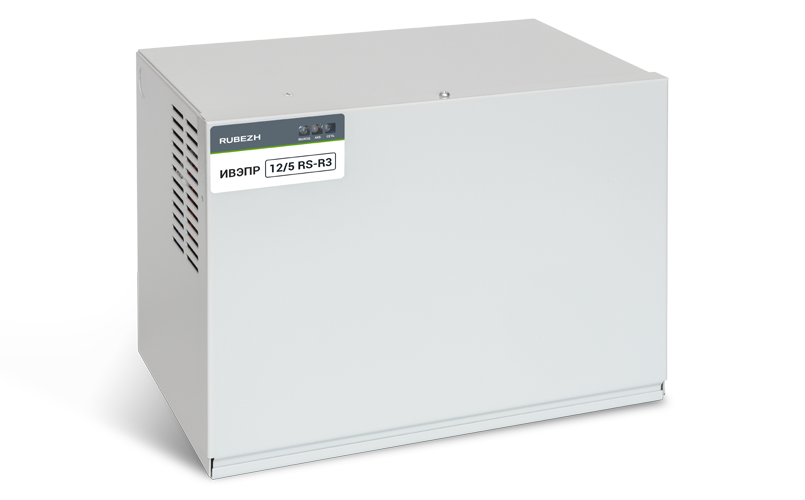

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
| Напряжение питания от сети переменного тока, В | 140 – 265 |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 110 |
| Собственное потребление источника от АКБ в резервном режиме, мА, не более | 30 |
| Выходное напряжение источника при работе от сети, В | 13,0 - 13,8 |
| Выходное напряжение источника при работе от АКБ, В | 9,4 - 13,5 |
| Количество устанавливаемых АКБ | 2 |
| Емкость АКБ, А·ч | 40 |
| Максимальный ток нагрузки, обеспечиваемый источником, А, не более | 5 |
| Степень защиты оболочки | IP20 |
| Масса (без АКБ), кг, не более | 4.6 |
| Ширина, мм, не более | 346 |
| Высота, мм, не более | 254 |
| Глубина, мм, не более | 211 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +50 |
