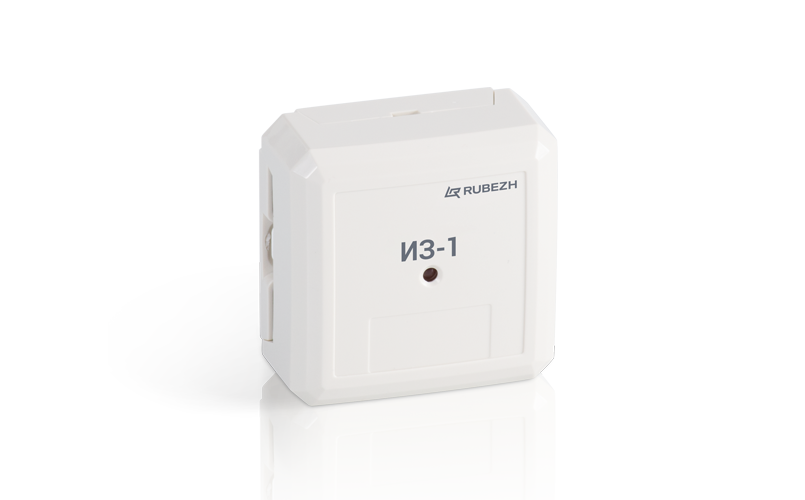

Изолятор шлейфа является безадресным устройством и не имеет управления от приемно-контрольных приборов.
На плате установлены два двухконтактных клеммника (АЛС1 и АЛС2) для подключения к АЛС и два светодиодных индикатора КЗ 1 и КЗ 2.
Клеммники АЛС1 и АЛС2 полностью симметричны и равноправны при включении в систему.
При замыкании линии АЛС1 или АЛС2 на передней панели загорается соответствующий светодиодный индикатор КЗ 1 или КЗ 2. При устранении замыкания работоспособность системы восстанавливается и светодиодный индикатор гаснет.
Защищаемый участок шлейфа начинается у изолятора и заканчивается у следующего изолятора или у последнего устройства в шлейфе или ответвлении.
Изолятор шлейфа ИЗ-1 может использоваться при организации как радиального, так и кольцевого шлейфа.
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.25 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более | 5 |
| Степень защиты оболочки | IP20 |
| Масса, г, не более | 28 |
| Ширина, мм, не более | 52 |
| Высота, мм, не более | 52 |
| Глубина, мм, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +60 |
