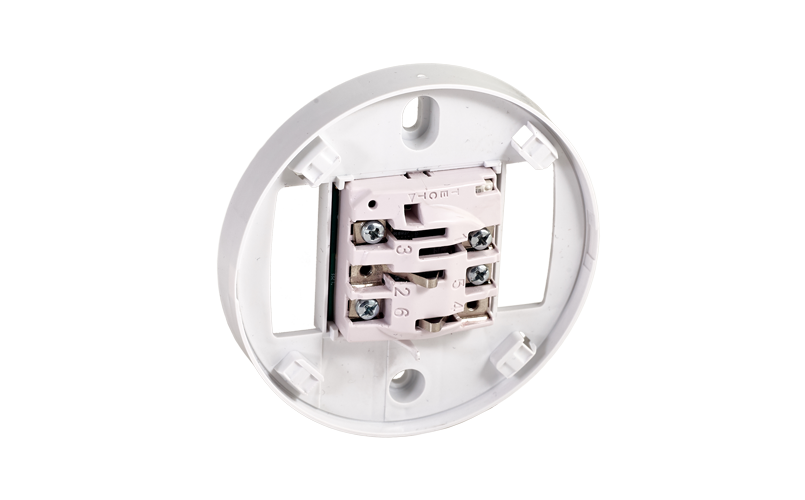

Изолятор шлейфа ИЗ-1Б-R3 L1.42 конструктивно выполнен в корпусе базового основания W1.ХХ адресных извещателей и позволяет подключать в адресную линию связи извещатели ИП 212-64-R3, ИП 101-29-PR-R3 и ИП 212/101-64-PR-R3. Извещатель в комплект поставки ИЗ-1Б-R3 не входит. Изолятор шлейфа ИЗ-1Б-R3 является адресным устройством и занимает 1 адрес в АЛС. На плате изолятора размещена кнопка ТЕСТ, которая служит для тестирования связи ИЗ-1Б-R3 с прибором Рубеж и определения (задания) адреса устройства в АЛС. Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате.
При возникновении КЗ в сегментах АЛС, подключенных к ИЗ-1Б-R3 L1.42, изолятор передает информацию об этом на прибор Рубеж с указанием своего адреса и сегмента, где сработала защита. Это позволяет максимально быстро локализовать неисправный участок АЛС.
Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами входа АЛС и клеммами выхода АЛС до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.
Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.
Применение изоляторов шлейфа в АЛС позволяет:
- разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа;
- разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС. – при возникновении КЗ в АЛС сохраняет работоспособным извещатель, установленный на ИЗ-1Б-R3, независимо от того, какой сегмент АЛС изолирует встроенный изолятор.
При большом количестве ИЗ-1Б-R3 в адресной линии связи (более 25 шт.) рекомендуется использовать кабель сечением 0,5 мм2.
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.7 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более | 10 |
| Степень защиты оболочки | IP40 |
| Масса, г, не более | 40 |
| Диаметр, мм, не более | 94 |
| Высота, мм, не более | ab28044f-a4a4-11ee-adb2-48df3776c5b8 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.7 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более | 10 |
| Степень защиты оболочки | IP40 |
| Масса, г, не более | 100 |
| Диаметр, мм, не более | 94 |
| Высота, мм, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +60 |
Вас также может заинтересовать:

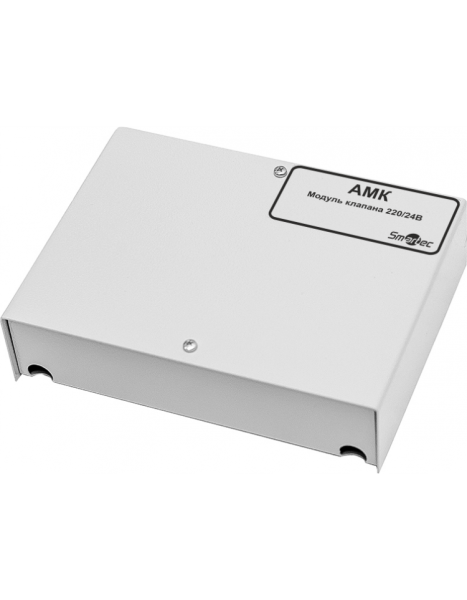

AMК Адресный модуль управления клапаном
