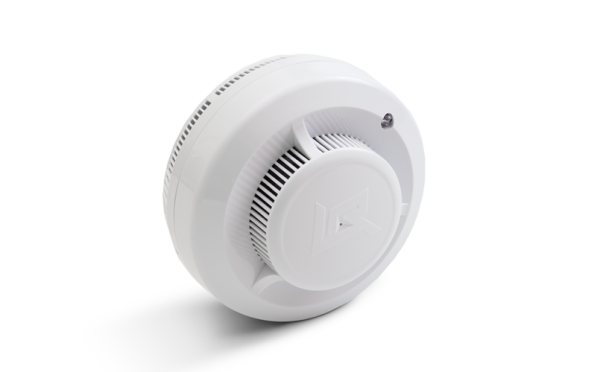

Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
- уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1000 Ом;
- тестирование работоспособности с помощью специального устройства;
- светодиодная индикация режимов «Норма» и «Пожар»;
- горизонтальный круговой дымозаход;

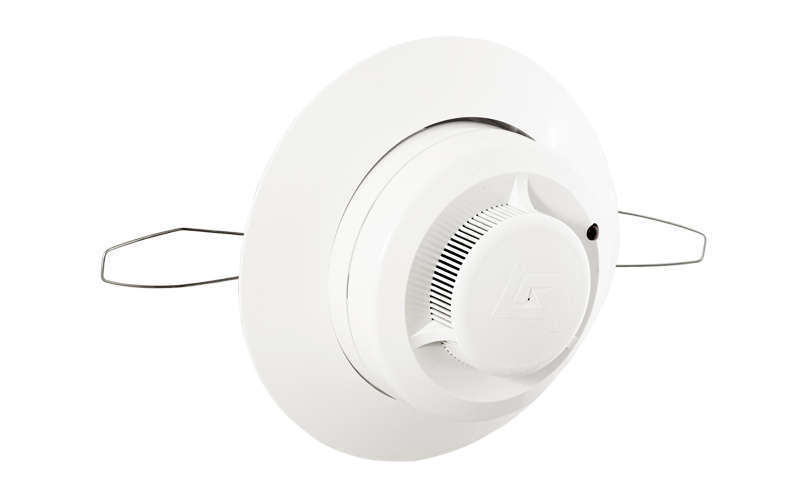

- установка на подвесной потолок, используя для этого специальное базовое основание, совмещенное с монтажным кольцом.
Состояние «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Оно является унифицированным и позволяет устанавливать любой неадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в базовое основание извещателя.
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).
Извещатель ИП 212-141 может иметь следующие варианты исполнения:
- с винтовыми контактами для крепления проводов;
- с 5-м контактом для подключения экрана кабеля;
- влагозащищенное исполнение;
- с металлической сеткой на дымовой камере;
- с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.
Извещатель, в зависимости от исполнения, может иметь следующие обозначения:
1 – Обозначение типа извещателя: ИП 212-141.
2 – Тип контактов для крепления проводов АЛС: V – зажимные, W – винтовые.
3 – Тип монтажа: 1 - на несущие конструкции, 2 – подвесной потолок.
4 – Устройство согласования (УС): 0 – без УС, 1 – с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02.
5 – Количество контактов: 4 – 4 контакта, 5 – 5 контактов.
6 – Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*
*Возможны комбинации из нескольких дополнительный опций.
Например, извещатель с зажимными контактами для монтажа на подвесной потолок, оснащенный устройством согласования УС-01 с 4 контактами и металлической сеткой и влагозащищенным исполнением будет иметь обозначение: ИП 212-141 V2.14 (с металлической сеткой, влагозащищенный).
| Напряжение питания, В | от 9 до 30 |
| Ток потребленияв дежурном режиме, мкА, не более | 45 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Инерционность срабатывания, сек, не более | 9 |
| Тип установки | На подвесной потолок |
| Внутреннее сопротивление в режиме "пожар", не более, Ом | 1000 |
| Оптический индикатор состояния | Красный |
| Способ тестирования | Иголкой через технологическое отверстие |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP30 |
| Масса извещателя с базовым основанием, г, не более | 250 |
| Диаметр извещателя с базовым основанием, мм, не более | 142 |
| Высота извещателя с базовым основанием, мм, не более | 69 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Напряжение питания, В | от 9 до 30 |
| Ток потребления в дежурном режиме, мкА, не более | 45 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Инерционность срабатывания, сек, не более | 9 |
| Тип установки | На подвесной потолок |
| Внутреннее сопротивление в режиме "пожар", не более, Ом | 1000 |
| Оптический индикатор состояния | Красный |
| Способ тестирования | Иголкой через технологическое отверстие |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP30 |
| Масса извещателя с базовым основанием, г, не более | 250 |
| Диаметр извещателя с базовым основанием, мм, не более | 142 |
| Высота извещателя с базовым основанием, мм, не более | 69 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -30 до +55 |
Вас также может заинтересовать:

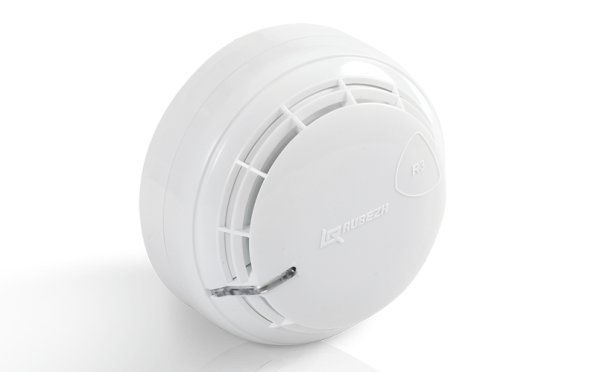

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64 -R3 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3. Извещатель ИП 212-64-R3 поставляется без базового основания.
