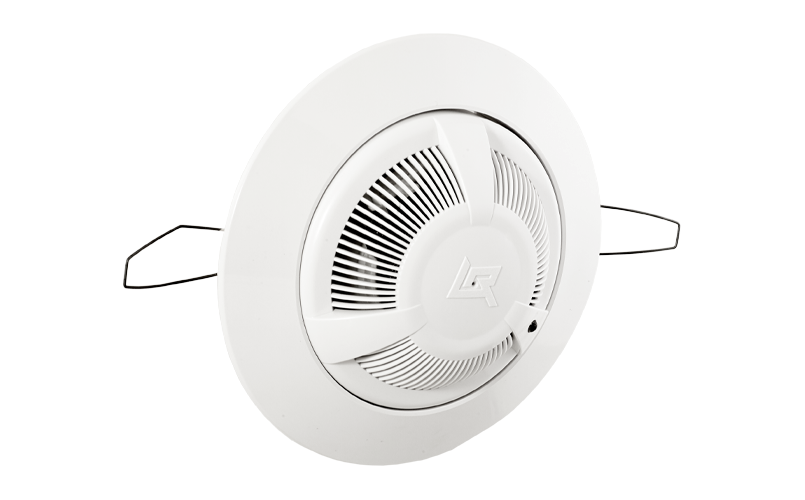

Извещатель ИП 212-87 предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 27 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Данный дымовой оптико-электронный извещатель исполнения серии «Шатер» с улучшенными характеристиками и эстетичным внешним видом, с визуальной индикацией состояния извещателя и безвинтовыми контактами имеет следующие конструктивные преимущества:
- в извещателе применена уникальная микросхема собственной разработки, осуществляющая микропроцессорную обработку сигнала, что максимально снижает вероятность ложных срабатываний;
- новый улучшенный алгоритм автоматической компенсации запыленности обеспечивает корректную работу при высоком уровне запыления, повышает помехозащищенность и позволяет исключить ложные срабатывания;
- шесть режимов оптической индикации;
- увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма;
- тестирование извещателя осуществляется двумя способами: с помощью оптического тестера ОТ-1 (направив лазерный луч на светодиод извещателя) либо специальным тестирующим устройством (ввод в дымовую камеру извещателя металлического штырька через технологическое отверстие в корпусе), что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала;
- корпус извещателя изготовлен из ударопрочного и износостойкого материала высокого качества АБС.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
- контроль и индикация работоспособности дымового канала;
- индикация дежурного режима и неисправности;
- автоматическая компенсация запылённости дымовой камеры;
- тестирование с помощью специального оптического тестера.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).
Извещатель ИП 212-87 может иметь следующие варианты исполнения:
- с винтовыми контактами для крепления проводов;
- с 5-м контактом для подключения экрана кабеля;
- влагозащищенное исполнение;
- с металлической сеткой на дымовой камере;
- с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.
Извещатель, в зависимости от исполнения, может иметь следующие обозначения:
1 – Обозначение типа извещателя: ИП 212-87.
2 – Тип контактов для крепления проводов АЛС: V – зажимные, W – винтовые.
3 – Тип монтажа: 1 – на несущие конструкции, 3 – подвесной потолок.
4 – Устройство согласования (УС): 0 – без УС, 1 – с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02.
5 – Количество контактов: 4 – 4 контакта, 5 – 5 контактов.
6 – Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*
*Возможны комбинации из нескольких дополнительный опций.
Например, извещатель с зажимными контактами для монтажа на подвесной потолок, оснащенный устройством согласования УС-01 с 4 контактами и металлической сеткой и влагозащищенным исполнением будет иметь обозначение: ИП 212-87 V3.14 (с металлической сеткой, влагозащищенный).
| Напряжение питания, В | от 9 до 30 |
| Ток потребленияв дежурном режиме, мкА, не более | 95 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Инерционность срабатывания, сек, не более | 9 |
| Тип установки | На подвесной потолок |
| Внутреннее сопротивление в режиме "пожар", не более, Ом | 500 |
| Оптический индикатор состояния | Красный |
| Степень жесткости к электромагнитным помехам | 2 |
| Степень защиты оболочки | IP30 |
| Масса извещателя без базового основания, г, не более | 180 |
| Масса извещателя с базовым основанием, г, не более | 250 |
| Диаметр извещателя без базового основания, мм, не более | 106 |
| Высота извещателя без базового основания, мм, не более | 38 |
| Диаметр извещателя с базовым основанием, мм, не более | 154 |
| Высота извещателя с базовым основанием, мм, не более | 60 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
| Напряжение питания, В | от 9 до 30 |
| Ток потребления в дежурном режиме, мкА, не более | 95 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Инерционность срабатывания, сек, не более | 9 |
| Тип установки | На подвесной потолок |
| Внутреннее сопротивление в режиме "пожар", не более, Ом | 500 |
| Оптический индикатор состояния | Красный |
| Степень жесткости к электромагнитным помехам | 2 |
| Степень защиты оболочки | IP30 |
| Масса извещателя без базового основания, г, не более | 180 |
| Масса извещателя с базовым основанием, г, не более | 250 |
| Диаметр извещателя без базового основания, мм, не более | 106 |
| Высота извещателя без базового основания, мм, не более | 38 |
| Диаметр извещателя с базовым основанием, мм, не более | 154 |
| Высота извещателя с базовым основанием, мм, не более | 60 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
