Извещатель пожарный ручной ИПР 513-10 предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Питание и передача сигнала «Пожар» для ИПР 513-10 осуществляются по двухпроводному шлейфу сигнализации (ШС), для ИПР 513-10 исп.1 осуществляются по четырехпроводному ШС (питание и сигнал «Пожар» передаются по разным парам проводов). Режим сработки извещателя сопровождается включением светодиодного индикатора.

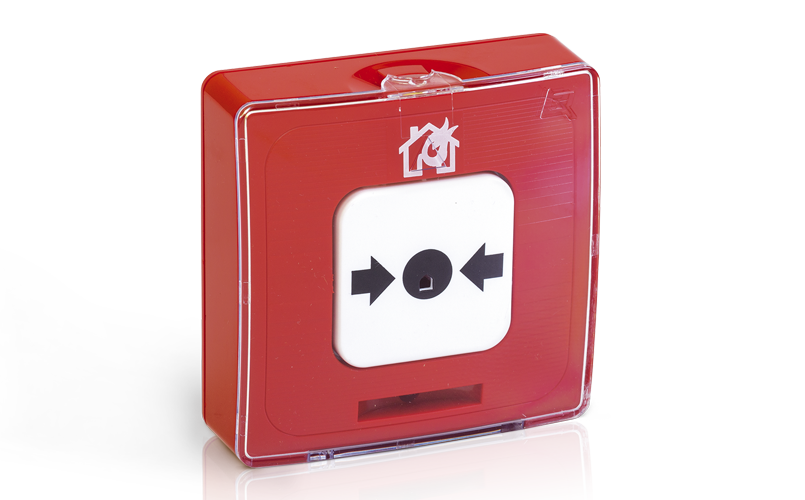

Извещатель ИПР 513-10 состоит из основания и корпуса. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС. Извещатель осуществляет формирование сигнала на включение различных инженерных систем при нажатии на кнопку. После нажатия на кнопку ИПР остается во включенном состоянии. Снятие сигнала осуществляется возвратом кнопки в исходное положение
ИПР обладает следующими особенностями:
- подключение к приемно-контрольному прибору по 2-х проводной схеме (ИПР 513-10) или по 4-х проводной схеме (ИПР 513-10 исп.1);
- широкий диапазон напряжений питания 9-30 В;
- информация о режиме работы ИПР отображается светодиодным индикатором красного цвета и выпадающим цветным флажком;
- возврат нажатой кнопки в исходное состояние производится специальным ключом, поставляемым в комплекте с извещателем;
- прозрачная защитная крышка;
- возможность пломбирования;
- корпус ИПР изготовлен из ударопрочного и износостойкого материала АБС;
- малые габаритные размеры и современный дизайн корпуса.
Извещатель ИПР 513-10 может иметь следующие варианты исполнения:
- ИПР 513-10 – обычное исполнение
- ИПР 513-10 (влагозащищенный) – исполнение с повышенной защитой от влаги
- ИПР 513-10 исп.1 – исполнение с выходом типа «сухой контакт»
- ИПР 513-10 исп.1 (влагозащищенный) – исполнение с повышенной защитой от влаги и с выходом типа «сухой контакт»
| Напряжение питания, В | от 9 до 30 |
| Ток потребленияв дежурном режиме, мкА, не более | 50 |
| Внутреннее сопротивление в режиме "пожар", не более, Ом | 500 |
| Сработка при усилии нажатия на кнопку, Н, не менее | 25 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 85 |
| Высота, мм, не более | 88 |
| Глубина, мм, не более | 43 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +60 |
| Напряжение питания, В | от 9 до 30 |
| Ток потребления в дежурном режиме, мкА, не более | 50 |
| Внутреннее сопротивление в режиме "пожар", не более, Ом | 500 |
| Сработка при усилии нажатия на кнопку, Н, не менее | 25 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 85 |
| Высота, мм, не более | 88 |
| Глубина, мм, не более | 43 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +60 |
