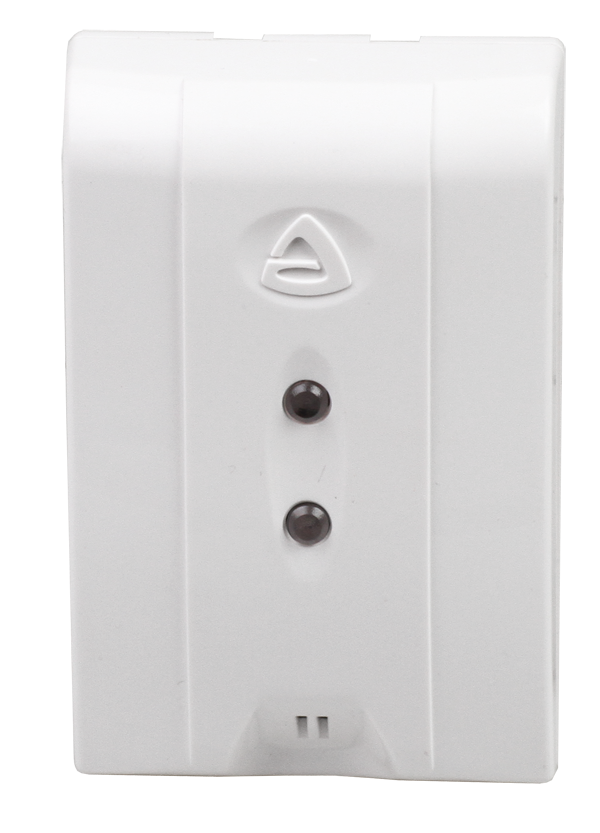

Извещатель охранный акустический звуковой поверхностный Сонар-2 (с питанием по шлейфу)

Извещатель охранный акустический звуковой поверхностный «Сонар-2» (с питанием по шлейфу)

Назначение

Извещатель охранный акустический звуковой поверхностный «Сонар-2» (в дальнейшем - извещатель) предназначен для обнаружения разрушения стекол, остекленных конструкций закрытых помещений, в том числе стеклопакетов.

Извещение о тревоге формируется увеличением тока в цепи шлейфа сигнализации (ШС). Для формирования сигнала «Тревога» извещатель должен зарегистрировать низкочастотный и высокочастотный сигналы и оценить характер их изменения в определенном интервале времени. Низкочастотный звуковой сигнал возникает в момент удара по стеклу, высокочастотный звуковой сигнал возникает в момент разрушения стекла.

Особенности

• Подключение извещателя к приемно-контрольному прибору осуществляется по двухпроводной схеме (питание по шлейфу).
• Извещатель может быть установлен на стенах, потолке или на торцах оконного проема.
• Раздельная индикация на высокочастотную и низкочастотную помехи.
• Возможность выбора одного из четырех уровней чувствительности.
• Встроенный микропереключатель (тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса извещателя.
• Визуальный контроль состояния извещателя и помеховой обстановки внутри охраняемого помещения с помощью двух индикаторов с возможностью их раздельного отключения.
• Возможность выбора режима работы с выпадением осколков обеспечивает повышенную помехозащищенность (не рекомендуется для армированных и ламинированных типов стекол).
• Возможность подключения к ШС приемно-контрольных приборов (ПКП) производства НПО «Сибирский Арсенал» 2-3 извещателей, значительное увеличение времени работы ПКП от резервногоисточника питания за счет низкого потребления тока.
• Широкий диапазон допустимых напряжений питания извещателя от ШС ПКП: 8 … 30 В.
• При подключении к ШС не требуется соблюдения полярности питания и подбора оконечного резистора.

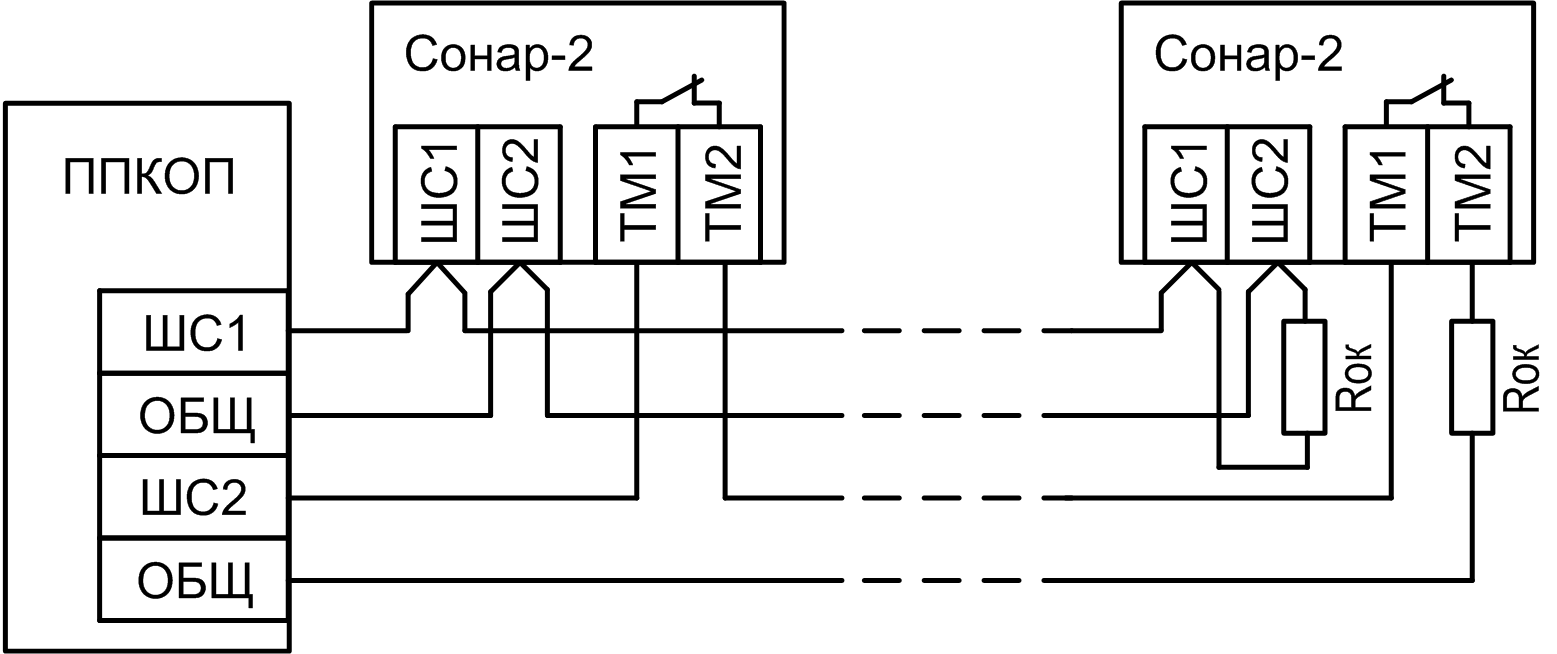

Схема подключения извещателя
