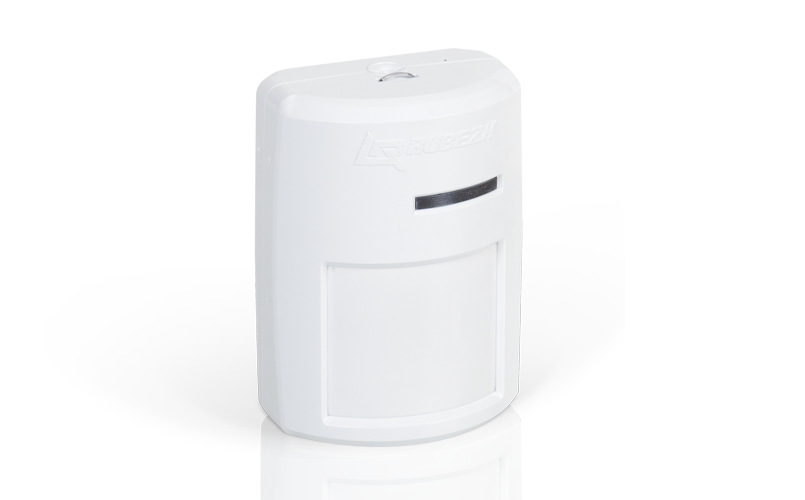

Извещатель работает в составе системы под управлением приемно-контрольного прибора Рубеж, поддерживающего обмен в АЛС по протоколу R3.
Питание извещателя осуществляется по униполярной адресной линии связи.
На корпусе индикатора присутствует индикатор «Связь». Индикацию на извещателе можно отключить программным способом. При включенной индикации извещатель отражает свое состояние вне зависимости от того, поставлена зона на охрану или снята с охраны.
При выборе места установки извещателя следует учитывать, что наряду с реакцией на температурные изменения, происходящие в зоне обнаружения, ИК-канал может реагировать и на достаточно быстрые изменения температуры корпуса. Поэтому для надежной работы и исключения ложных срабатываний необходимо при выборе места установки учесть следующие требования:
- не допускается установка извещателя над отопительными приборами, а также вблизи вентиляционных отверстий;
- в капитальных сооружениях предпочтительной является установка на стену или в угол помещения;
- в сооружениях из легких металлических конструкций следует избегать крепления извещателя непосредственно на стену, отдавая предпочтение креплению к несущим элементам конструкции (столбам, фермам и т.п.);
- во избежание инея на линзе и корпусе в зимнее время не допускается установка извещателя непосредственно над проемом въездных ворот;
- в зоне действия извещателя не должно быть колеблющихся предметов (штор, комнатных растений), а также ламп накаливания;
- наличие в зоне обнаружения преграждающих предметов (шкафов, стелажей и т.п.), а также застекленных и сетчатых перегородок создает за ними зоны нечувствительности («мертвые зоны»), проход человека через которые может не обнаруживаться; установка извещателя должна исключать прямое попадание на него солнечного излучения.
Имеется возможность тестирования работоспособности извещателя с помощью оптического тестера «ОТ-1».
В системе извещатель занимает один адрес.
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.25 |
| Угол обзора в горизонтальной плоскости, не более | 6 |
| Угол обзора в вертикальной плоскости, не менее | 90 |
| Дальность действия, не более | 12 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 100 |
| Ширина, мм, не более | 65 |
| Высота, мм, не более | 92 |
| Глубина, мм, не более | 40 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +55 |
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.25 |
| Угол обзора в горизонтальной плоскости, не более | 6 |
| Угол обзора в вертикальной плоскости, не менее | 90 |
| Дальность действия, не более | 12 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 100 |
| Ширина, мм, не более | 65 |
| Высота, мм, не более | 92 |
| Глубина, мм, не более | 40 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +55 |
