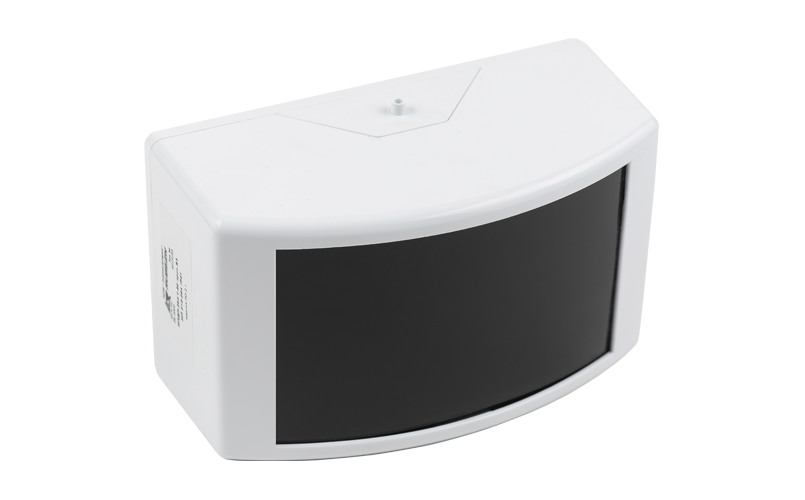

ИПДЛ-264/1- R3 - Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.
Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.
Извещатель может выпускаться в следующих исполнениях:
-
ИПДЛ-264/1-50 - R3;
-
ИПДЛ-264/1-75 - R3;
-
ИПДЛ-264/1-100 - R3,
Где значение -50, -75 или -100 максимальное расстояние между излучателем и отражателем.
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.8 |
| Ток потребления извещателя в режиме юстировки, мА, не более | 5 |
| Максимальная контролируемая площадь, м2 | 900 |
| Дальность действия, м | см. таблицу исполнений |
| Степень защиты оболочки | IP41 |
| Масса, кг, не более | 0.6 |
| Ширина, мм, не более | 160 |
| Высота, мм, не более | 96 |
| Глубина, мм, не более | 100 |
| Габаритные размеры отражателя, мм (ВхШхГ) | 100х100х10 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.8 |
| Ток потребления извещателя в режиме юстировки, мА, не более | 5 |
| Максимальная контролируемая площадь, м2 | 900 |
| Дальность действия, м | см. таблицу исполнений |
| Степень защиты оболочки | IP41 |
| Масса, кг, не более | 0.6 |
| Ширина, мм, не более | 160 |
| Высота, мм, не более | 96 |
| Глубина, мм, не более | 100 |
| Габаритные размеры отражателя, мм (ВхШхГ) | 100х100х10 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
