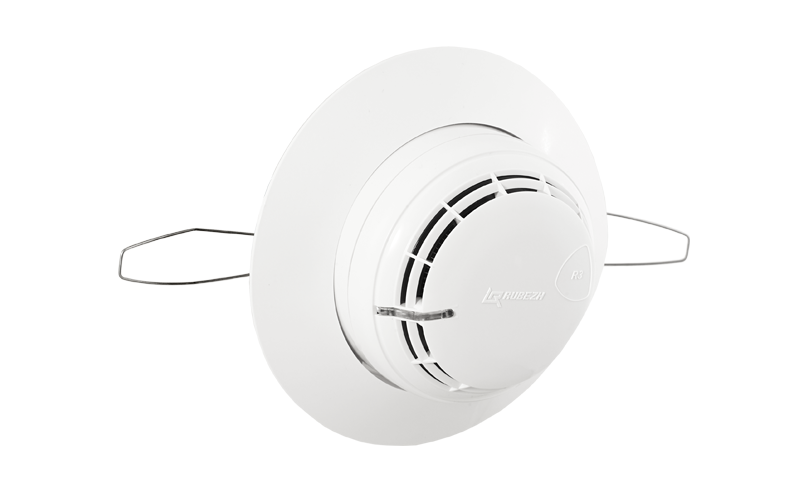

Данное исполнение извещателя комплектуется базовым основанием для монтажа на подвесной потолок (гипсокартонные, пластиковые и т.п. подвесные конструкции). Базовое основание имеет 2 винтовых контакта для монтажа двухпроводного кабеля АЛС.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
- индикацию режима работы извещателя;
- формирование и передача сигнала «Неисправность»;
- автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
- тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света.
Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно розетки.
Для удобства монтажа экранированных кабелей АЛС на базовом основании может размещаться площадка крепления экрана кабеля (третий контакт) - устанавливается опционально.
Извещатель ИП 212-64 может иметь следующие варианты исполнения:
- с 3-м контактом для подключения экрана кабеля АЛС;
- влагозащищенное исполнение.
1 – Обозначение типа извещателя: ИП 212-64 – извещатель пожарный дымовой.
2 – Работа в адресной системе: -R3 – для подключения в АЛС приборов протокола R3.
3* – Тип контактов для крепления проводов АЛС: W – винтовые.
4* – Тип монтажа: 1 - на несущие конструкции, 2 – подвесной потолок.
5* – Количество контактов подключения АЛС: 02 – 2 контакта, 03 – 3 контакта (для подключения АЛС и экрана кабеля АЛС).
6 – Дополнительные обозначения.
* Возможна поставка извещателя без базового основания. В данном варианте вместо обозначений 3, 4 и 5 указывается: без б/о.
Например, извещатель пожарный дымовой с зажимными контактами для монтажа на подвесной потолок, с 3 контактами будет иметь обозначение: ИП 212-64-R3 W2.03.
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.2 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Тип установки | На подвесной потолок |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP40 |
| Масса извещателя с базовым основанием, г, не более | 170 |
| Диаметр извещателя с базовым основанием, мм, не более | 143 |
| Высота извещателя с базовым основанием, мм, не более | 69 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -35 до + 55 |
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.2 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Тип установки | На подвесной потолок |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP40 |
| Масса извещателя с базовым основанием, г, не более | 105 |
| Диаметр извещателя с базовым основанием, мм, не более | 143 |
| Высота извещателя с базовым основанием, мм, не более | 68 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -35 до + 55 |
Вас также может заинтересовать:

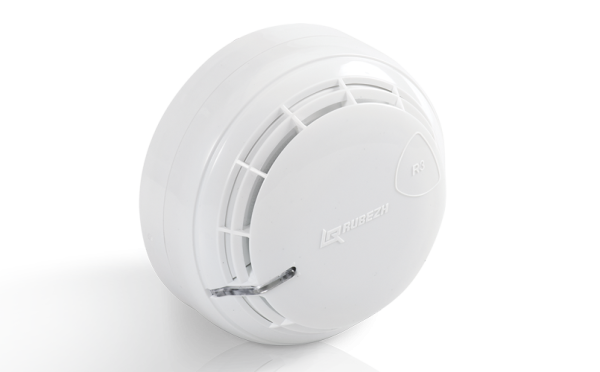

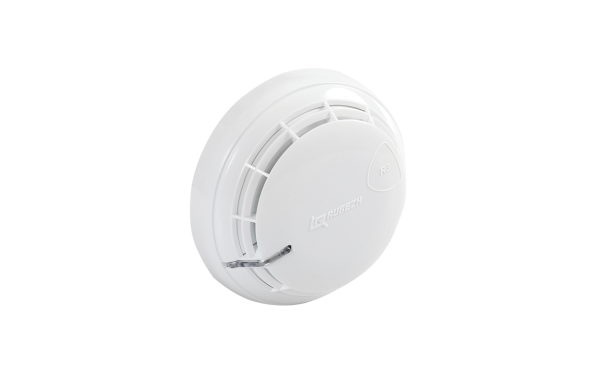

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64 -R3 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации внутри контролируемого пространства в закрытых помещениях различных зданий и сооружений и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.

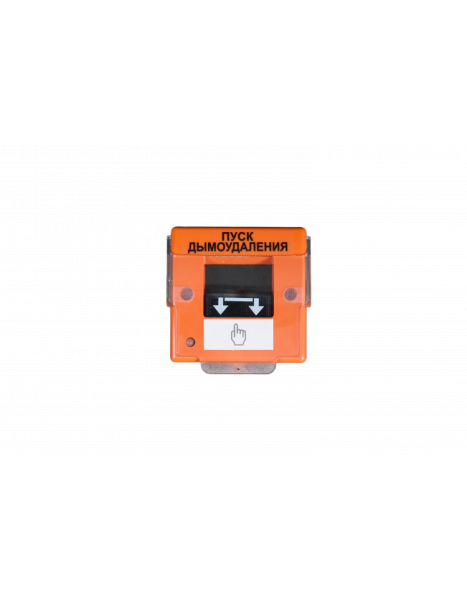

Устройство дистанционного пуска адресное УДП-3SF-А

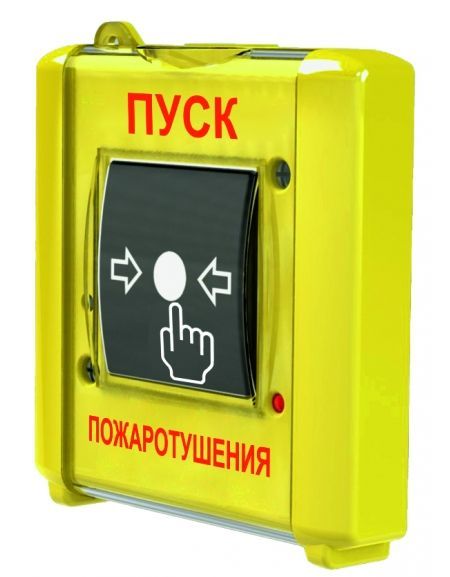

Извещатель применяется в системах адресной пожарной сигнализации, предназначен для ручного включения сигнала пожарной тревоги, совместим с адресными ППКП или ППУ, работающими по протоколу «Leader». При механическом воздействии на рычаг извещатель формирует сигнал о пожаре и передает тревожное сообщение «ПОЖАР» в ППКП.
