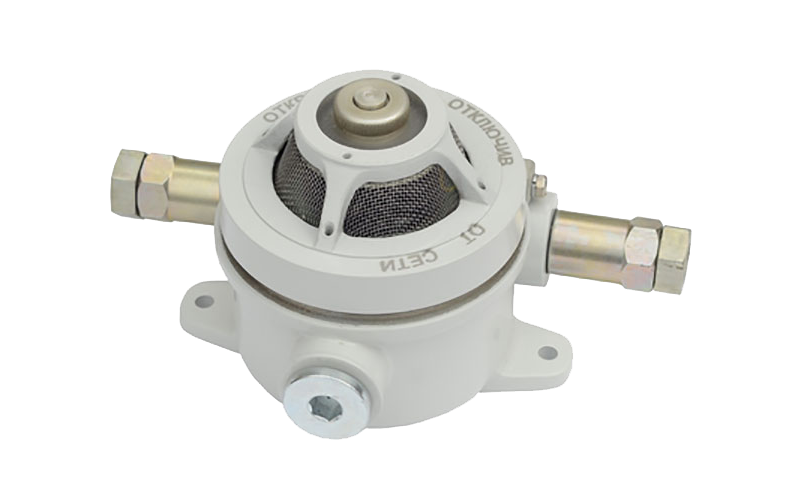

Извещатель ИП212-1В-R3 выполняет следующие функции:
- измерение концентрации дыма;
- обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
- индикацию режима работы извещателя;
- автоматическую компенсацию запыленности дымовой камеры;
- тестирование работоспособности с помощью магнита.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света.
В системе извещатель занимает один адрес.
Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.
Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Маркировка взрывозащиты извещателей – 1Ех db [ib] ІІВ Т6 Gb Х, где знак ″Х″ означает особые условия эксплуатации, а именно запрещаются механические воздействия (удары, смятия) на сетку крышки извещателей величиной более, чем 0,9 Дж.
Извещатели поставляются с двумя кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б или БСЗ), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе с присоединительной резьбой G1/2-В (Т-G1/2) и G3/4-В (Т-G3/4), для прокладки кабеля в металлорукаве (М20, МG1/2или МG3/4); или с резьбовыми заглушками. В комплект каждого кабельного ввода входят резиновые уплотнения кабелей с диаметрами по поясной изоляции от 8 до 10 мм и от 10 до 12 мм.
Извещатель ИП212-1В-R3 выпускается в различных исполнениях, отличающихся материалом корпуса, кабельными вводами, гарантийным сроком. Возможные варианты исполнения приведены в разделе Исполнения.
Извещатели ИП212-1В-R3, в зависимости от исполнения, могут иметь следующие обозначения:
1 – Обозначение типа извещателя: ИП212-1В – извещатель пожарный дымовой взрывозащищенный.
2 – Протокол: R3.
3 – Материал корпуса:
- Н – коррозионностойкая сталь 12Х18Н10Т;
- А – алюминиевый сплав с полимерным покрытием.
- Т (или Т-G3/4) – Под прокладку кабеля диаметром от 8 до 12 мм в трубе, резьба на штуцере G3/4-B;
- Т-G1/2 – Под прокладку кабеля диаметром от 8 до 12 мм в трубе, резьба на штуцере G1/2-B;
- К – Для открытой прокладки кабеля под прокладку кабеля диаметром от 8 до 12 мм;
- Б – Под бронированный кабель, диаметр со снятой бронёй от 8 до 12 мм;
- БСЗ – Под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм (применяется кабельный ввод АВВКУ-20 компании Эксэл);
- МG1/2 – Под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
- МG3/4 – Под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
- М20 – Под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
- З-М20 – Съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5;
5 – Гарантийный срок: по умолчанию 3 года, 5 - 5 лет.
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.35 |
| Маркировка взрывозащиты | 1Ех db [ib] ІІВ Т6 Gb Х |
| Чувствительность, дБ/м | от 0,05 до 0,6 |
| Степень защиты оболочки | IP31/IP54 |
| Масса, кг, не более | 3.3 |
| Ширина, мм, не более | 173 |
| Высота, мм, не более | 255 |
| Глубина, мм, не более | 162 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +85 |
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.35 |
| Маркировка взрывозащиты | 1Ех db [ib] ІІВ Т6 Gb Х |
| Чувствительность, дБ/м | от 0,05 до 0,6 |
| Степень защиты оболочки | IP31/IP54 |
| Масса, кг, не более | 3.3 |
| Ширина, мм, не более | 173 |
| Высота, мм, не более | 255 |
| Глубина, мм, не более | 162 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +85 |
