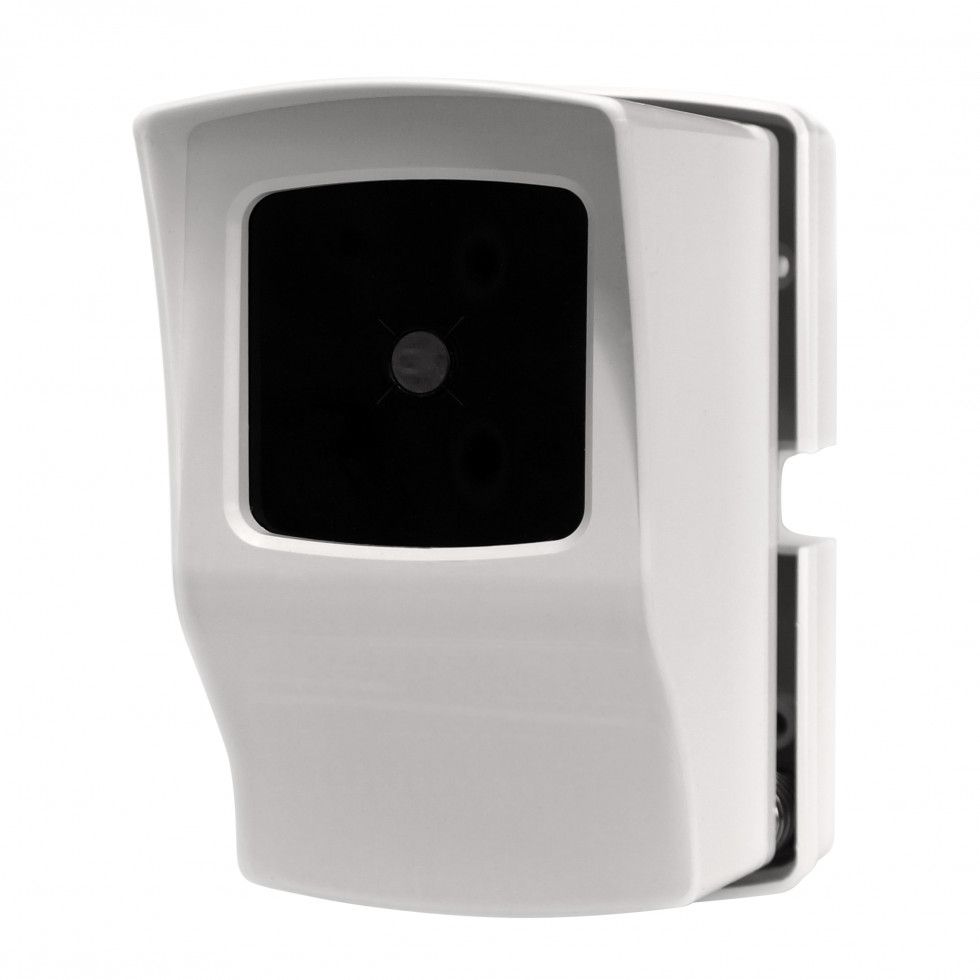

Описание
Извещатель предназначен для обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, и выдачи по соответствующему адресу извещений "Пожар", "Неисправность", "Тест".
Извещатели предназначены для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.
Применяется с контроллером "С2000-КДЛ" или "С2000-КДЛ-2И".
Особенности
- питание по двухпроводной линии связи;
- фиксированный или адаптивный порог срабатывания;
- световая индикация состояния;
- для облегчения настройки может применяться лазерный указатель и тестер "ИПДЛ-152";
- выносное устройство индикации и управления "УВ-ПРМ-ПРД-Б", входящее в комплект, позволяет дистанционно контролировать состояние извещателя;
- имеет кнопки "Тест" и "Неисправность". Позволяет подключать тестер "ИПДЛ-152";
- до 35 извещателей к "С2000-КДЛ" или "С2000-КДЛ-2И".
Дополнительное оборудование
(246200) - Тестер ИПДЛ-152 для отображения информации о состоянии извещателя
(246199) - Лазерный указатель для ИПДЛ-152, Юстировочное устройство
(307108) - Кронштейн юстировочный для монтажа линейного извещателя ИПДЛ-152 на стену или потолок
(325362) - Держатель 152, Кронштейн для крепления блоков, рефлекторов-отражателей и извещателей серий 152 и С2000-ИПДЛ к металлическим балкам
Видеоматериалы
| Тип извещателя | адресный |
| Инерционность срабатывания, с, не более | 6…8 |
| Дальность действия, м | 25…100 (Отражатель - 2хБ) |
| Программирование | Uprog.exe |
| Количество уровней чувствительности | 8 (0.5; 0.7; 1.0; 1.3; 1.6; 1.9; 2.2; 3.0 дБ) |
| Степень защиты | IP40 |
| Ширина зоны обнаружения, м | 9 м (в соответствии с СП5.13130) |
| Диапазон рабочих температур, °С | -30…+55 |
| Напряжение питания, В | 7…11 (по ДПЛС) |
| Габаритные размеры, мм | приемо-передатчика 100х160х127; рефлектора 2х (245х210х16) |
| Потребляемый ток, мА | не более 1.7 |
| Средний срок службы, лет, не менее | 10 |
| Тип извещателя | адресный |
| Дальность действия, м | 25…100 (Отражатель - 2хБ) |
| Количество уровней чувствительности | 8 (0.5; 0.7; 1.0; 1.3; 1.6; 1.9; 2.2; 3.0 дБ) |
| Ширина зоны обнаружения, м | 9 м (в соответствии с СП5.13130) |
| Напряжение питания, В | 7…11 (по ДПЛС) |
| Потребляемый ток, мА | не более 1.7 |
| Инерционность срабатывания, с, не более | 6…8 |
| Программирование | Uprog.exe |
| Степень защиты | IP40 |
| Диапазон рабочих температур, °С | -30…+55 |
| Габаритные размеры, мм | приемо-передатчика 100х160х127; рефлектора 2х (245х210х16) |
| Средний срок службы, лет, не менее | 10 |
Характеристики
| Дальность действия извещателей | С2000-ИПДЛ исп.60 | 5.. 60 м (Отражатель - СМ и М) |
| С2000-ИПДЛ исп.80 | 20.. 80 м (Отражатель - Б) | |
| С2000-ИПДЛ исп.100 | 25.. 100 м (Отражатель - 2хБ) | |
| С2000-ИПДЛ исп.120 | 30.. 120 м (Отражатель 4хБ) | |
| Порог срабатывания соответствует адаптивному (зависимого от расстояния) или одному из восьми фиксированных возможных для установки значений | 0,5; 0,7; 1,0; 1,3; 1,6; 1,9; 2,2; 3,0 дБ | |
| Максимально возможная ширина защищаемого одним извещателем пространства (в соответствии с СП5.13130) | 9 м | |
| Напряжение питания извещателя | от 7 до 11 В | |
| Ток потребления | не более 1,7 мА | |
| Инерционность срабатывания извещателя | типовая | 6 с |
| максимальная | 8 с | |
| Диапазон температур | от минус 30 до +55°С | |
| Максимально допустимая освещенность в месте установки | 12000 лк | |
| Степень защиты оболочки по ГОСТ 14254-96 | IP40 | |
| Габаритные размеры приёмо-передатчика | не более 100×160×127 мм | |
| Масса приёмо-передатчика | не более 0,41 кг | |
| Габаритные размеры выносного устройства УВ-ПРМ-ПРД-Б | не более 55×55×21 мм | |
| Масса выносного устройства УВ-ПРМ-ПРД-Б | не более 0,04 кг | |
| Габаритные размеры рефлектора-отражателя | тип СМ ("супермалый") | не более 115×65×8 мм |
| тип М ("малый") | не более 100×100×9 мм | |
| тип Б ("большой") | не более 245×210×16 мм | |
| Масса рефлектора-отражателя | тип СМ ("супермалый") | не более 0,046 кг |
| тип М ("малый") | не более 0,06 кг | |
| тип Б ("большой") | не более 0,41 кг | |
| Степень устойчивости к воздействию электромагнитных помех в соответствии с | ГОСТ 30804.4.2 и ГОСТ 30804.4.4 | четвёртая |
| ГОСТ 30804.4.3 | третья | |
| Категория по излучаемым индустриальным радиопомехам в соответствии с ГОСТ 30805.22 | класс Б | |
| Средний срок службы извещателя | 10 лет | |
| Программирование | Uprog.exe | |
Вас также может заинтересовать:
Извещатель пожарный линейный однопозиционный адресный для работы с С2000-КДЛ, дальность 5...60 м., t-раб.-30...+50°С
Розничная цена: 17 745 руб.
17 745 руб.
Извещатель пожарный пламени ИК адресный для работы с С2000-КДЛ и С2000-КДЛ-2И взрывозащищенный 0ExiaIICT6GaX; 2 класс чувствительности, угол обзора 90°; IP68, t-раб.-30...+50°С, 110х105х117мм. Корпус из оцинкованной стали.
Розничная цена: 17 199 руб.
17 199 руб.
Извещатель пламени ИК адресный с для работы с С2000-КДЛ; дальность зоны обнаружения 25 м; IP65, t-раб.-25…+55°С. Металлический корпус.
Розничная цена: 6 880 руб.
6 880 руб.
Извещатель пожарный дымовой оптико-электронный адресно-аналоговый для работы с прибором С2000-КДЛ, питание по линии двухпроводной линии связи 8…11 В, ток потребления до 500 мкА, степень защиты оболочки IP41, диапазон рабочих температур -30…+55°С, габаритные размеры 100х47 мм, защита от неправильного подключения
Розничная цена: 1 363 руб.
1 363 руб.
Извещатель пожарный пламени ИК адресный для работы с С2000-КДЛ и С2000-КДЛ-2И взрывозащищенный 0ExiaIICT6GaX; 2 класс чувствительности, угол обзора 90°; IP68, t-раб.-30...+50°С, 158х84х73мм. Корпус из ABS-пластика
Розничная цена: 14 660 руб.
14 660 руб.
Извещатель пожарный пламени ИК адресный для работы с С2000-КДЛ и С2000-КДЛ-2И взрывозащищенный 1ExmbIICT6GbX; 2 класс чувствительности, угол обзора 90°; IP68, t-раб.-30...+50°С, 158х84х73мм. Корпус из ABS-пластика
Розничная цена: 14 660 руб.
14 660 руб.
Извещатель пожарный дымовой оптико-электронный линейный двухпозиционный адресный для работы в составе ИСО "Орион" с контроллерами С2000-КДЛ или С2000-КДЛ-2И; дальность 7...140 м; порог срабатывания выбирает; U-пит.7...11 В (по линии ДПЛС), I-потр.3 мА; IP40, t-раб.-30...+55°С, 160×130×100 мм. В комплекте с УВ-ПРМ-ПРД-Б.
Розничная цена: 19 500 руб.
19 500 руб.
Извещатель пожарный дымовой оптико-электронный адресно-аналоговый для работы с прибором С2000-КДЛ со встроенным изолятором короткого замыкания, питание по линии двухпроводной линии связи 8…11 В, ток потребления до 500 мкА, степень защиты оболочки IP41, диапазон рабочих температур -30…+55°C, габаритные размеры 100х47 мм
Розничная цена: 1 802 руб.
1 802 руб.
Извещатель пожарный тепловой максимально-дифференциальный адресный. Корпус из нержавеющей стали, защита оболочки IP67. Маркировка взрывозащиты 1Exd[ia]IICT4/Т5/Т6 X. Питается по двухпроводной линии от "С2000-КДЛ". От минус 45 до +75°С.
Розничная цена: 19 083 руб.
19 083 руб.
Извещатель пожарный пламени ИК адресный для работы с С2000-КДЛ и С2000-КДЛ-2И взрывозащищенный 1ExmbIICT6GbX; 2 класс чувствительности, угол обзора 90°; IP68, t-раб.-30...+50°С, 158х84х73мм. Корпус из оцинкованной стали.
Розничная цена: 17 199 руб.
17 199 руб.

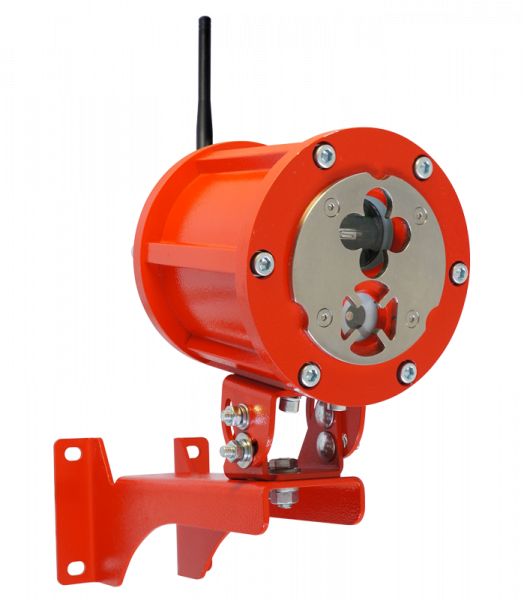

Извещатель пожарный пламени взрывозащищённый РВ Ex db I Mb Х/1Ex db IIC T6 Gb Х/Ex tb IIIC T85°C Db Х, радиоканальный для работы в составе радиосистемы С2000Р; ИК/УФ, дальность обнаружения открытого пламени не менее 30 м (ТП5), угол обзора 90°; f-раб. 868 МГц, дальность радиосвязи до 300 м; питание 3 х CR123A (3В) в комплекте; IP66/IP68, t-раб. -30…+75°C, габ.размеры 145х252х350 мм, 5.7 кг. Стальной оцинкованный корпус
