Извещатель выполняет следующие функции:
- обнаружение пламя по пульсирующему и/или постоянному электромагнитному излучению пламени;
- обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
- индикацию режима работы извещателя.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. В системе каждый извещатель занимает один адрес.
Извещатель изготавливается с подогревом и предназначен для использования в установках противопожарной защиты зданий или оборудования на открытых площадках. Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов.

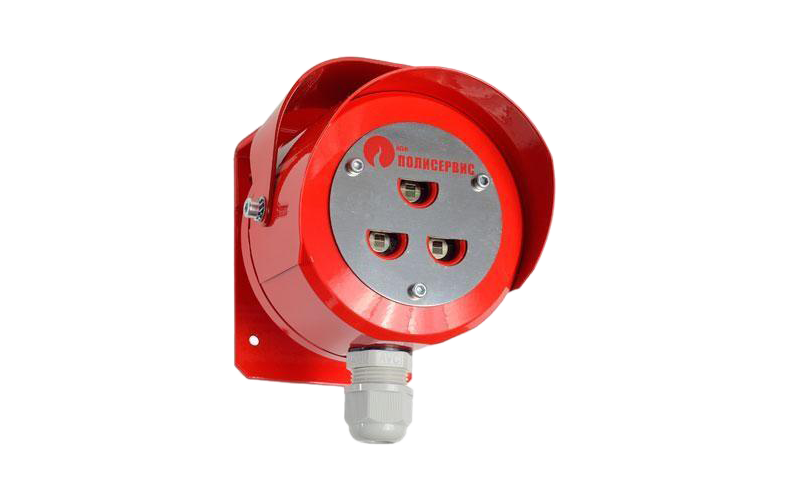

Извещатель «ТЮЛЬПАН 64/2 Ех-R3» обнаруживает пламя в ИК- и/или УФ-диапазонах излучения. Части изделия, способные воспламенить взрывоопасную смесь, заключены в оболочку, способную выдерживать давление взрыва воспламенившейся смеси без повреждения и передачи воспламенения в окружающую взрывоопасную смесь.
Маркировка взрывозащиты извещателей –1Ex d IIС T5 Gb Х.
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.2 |
| Максимум спектральной чувствительности первого опорного ИК-канала, мкм | 4 |
| Максимум спектральной чувствительности второго опорного ИК-канала, мкм | 5 |
| Максимум спектральной чувствительности измерительного ИК-канала, мкм | 4.4 |
| Максимальный угол обзора | 90 |
| Напряжение питания подогрева от внешнего источника, В | 24 |
| Материал корпуса | Алюминиевый сплав |
| Ток потребления подогрева, мА, не более | 200 |
| Внутренний диаметр кабельного ввода, мм, не более | 10.9 |
| Степень защиты оболочки | IP66 |
| Масса, кг, не более | 1.2 |
| Длина, мм, не более | 102 |
| Ширина, мм, не более | 105 |
| Высота, мм, не более | 150 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 или от -55 до +55 |
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.2 |
| Максимум спектральной чувствительности первого опорного ИК-канала, мкм | 4 |
| Максимум спектральной чувствительности второго опорного ИК-канала, мкм | 5 |
| Максимум спектральной чувствительности измерительного ИК-канала, мкм | 4.4 |
| Максимальный угол обзора | 90 |
| Напряжение питания подогрева от внешнего источника, В | 24 |
| Материал корпуса | Алюминиевый сплав |
| Ток потребления подогрева, мА, не более | 200 |
| Внутренний диаметр кабельного ввода, мм, не более | 10.9 |
| Степень защиты оболочки | IP66 |
| Масса, кг, не более | 1.2 |
| Длина, мм, не более | 102 |
| Ширина, мм, не более | 105 |
| Высота, мм, не более | 150 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 или от -55 до +55 |
Вас также может заинтересовать:
Извещатели пожарные пламени «ТЮЛЬПАН 64/2-R3» используются для противопожарной защиты объектов со сложными условиями эксплуатации характерных для помещений производств, технологических процессов. Извещатели предназначены для обнаружения электромагнитного излучения пламени, формирования извещений о пожаре и передачи своего состояния в приборы «R3‑Рубеж-2ОП» или «Рубеж-2ОП» прот. R3

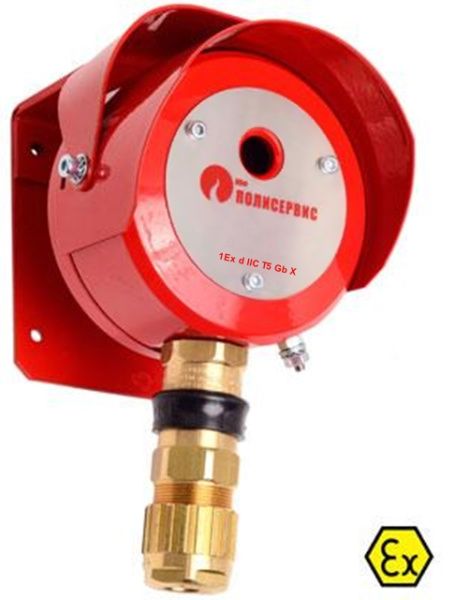

1 ИК канал (горение водорода-2,7 мкм), угол обз. 90° на 10 м, Uпит.=8...28 В, Iпотр.=200 мкА, -40...+50°C, возможность питания по шлейфу
