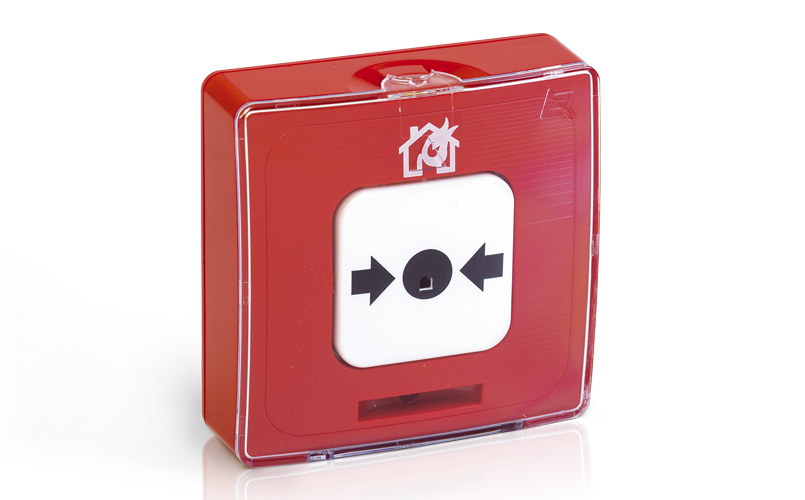

Извещатель пожарный ручной с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 , кроме ручного включения сигнала пожарной тревоги, имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.
Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Конструкция извещателя рассчитана на многократное включение и выключение. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки. Извещатель пожарный ручной адресный ИПР 513-11ИКЗ-А-R3 состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и двухконтактные клеммные колодки АЛС1 и АЛС2 для подключения проводов адресной двухпроводной линии связи. При обнаружении в АЛС короткого замыкания извещатель разрывает цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм.
Применение извещателей с встроенным изолятором короткого замыкания в АЛС позволяет:
- разрывать радиальную АЛС в месте установки извещателя, ближайшего к точке КЗ. Это локализует участок после извещателя и оставляет работоспособным участок АЛС между прибором и сработавшим извещателем;
- разрывать кольцевую АЛС между двумя местами установки извещателей. Это локализует участок между извещателями и оставляет работоспособными остальные участки АЛС.
Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод.
Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС.
В системе извещатель занимает один адрес.
Конструкция извещателя предусматривает возможность его пломбирования.
Извещатель ИПР 513-11ИКЗ-А-R3 выпускается в корпусе красного цвета.
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.7 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более | 10 |
| Наличие встроенного изолятора | Да |
| Сработка при усилии нажатия на кнопку, Н, не менее | 25 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 86 |
| Высота, мм, не более | 88 |
| Глубина, мм, не более | 45 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -35 до + 55 |
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.7 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более | 10 |
| Наличие встроенного изолятора | Да |
| Сработка при усилии нажатия на кнопку, Н, не менее | 25 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 86 |
| Высота, мм, не более | 88 |
| Глубина, мм, не более | 45 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -35 до + 55 |
