Извещатель пожарный тепловой ИП 101-1В-R3-PR-А-К

Извещатель пожарный тепловой Рубеж ИП 101-1В-R3-PR-А-К

Извещатель выполняет следующие функции:

• измерение температуры окружающей среды;
• расчет скорости изменения температуры;
• передачу сигнала «Пожар» в приемно-контрольный прибор;
• индикацию режима работы извещателя;
• тестирование работоспособности с помощью магнита.

Питание и информационный обмен извещателя осуществляется по АЛС. В системе каждый извещатель занимает один адрес.

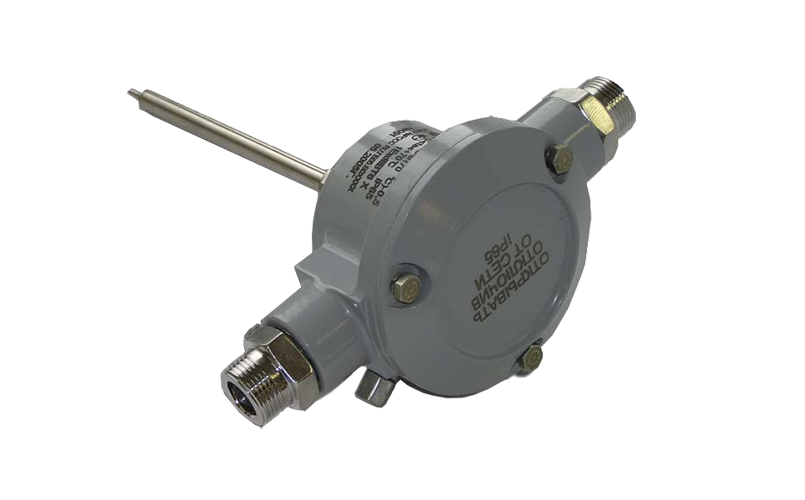

Извещатель ИП101-1В-R3 конструктивно выполнен в едином корпусе. Чувствительный элемент извещателя «ИП101-1В-R3» – интегральный датчик температуры с линейной характеристикой.

Извещатель «ИП102-1В-R3» cостоит из корпуса и гибкого высокотемпературного кабельного термодатчика. Чувствительный элемент извещателя «ИП102‑1В-R3» – кабельная термопара с НСХ ХК(L).

Температура срабатывания (класс) и тип извещателя (максимальный, максимально-дифференциальный) задаются при конфигурировании извещателя.

Маркировка взрывозащиты извещателей в зависимости от исполнения – 1Ex db IIB T6 Gb Х или 1Ех db [ib] ІІВ Т6 Gb Х, где знак ″Х″ означает особые условия монтажа и эксплуатации.

Извещатели всех моделей ИП101-1В-R3 и ИП102-1В-R3, в зависимости от исполнения, могут иметь следующие обозначения:

1 – Обозначение типа извещателя: ИП101-1В-R3, ИП102-1В-R3 – извещатели пожарные тепловые взрывозащищенные (протокол R3).

2 – Расширенный температурный диапазон эксплуатации до +115 °С: Р.

3 – Символы РR (вместо температурного класса); класс извещателя не определен, устанавливается на объекте потребителя, извещатель допускается использовать в качестве максимально-дифференциального.

4 – материал корпуса извещателя и способ установки извещателя:

• -А – алюминиевый сплав с защитным покрытием, установка на кронштейне;
• -НС – коррозионностойкая сталь 12Х1Н10Т, установка на стене (для ИП101-1В не применяется);
• -НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне.

• -Т(или Т-G3/4) – для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;
• -Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;
• -К – для открытой прокладки кабеля;
• -Б – под бронированный кабель;
• -БСЗ –под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;
• -МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
• -МG3/4 – под прокладку кабеля диаметром от 8 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
• -М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
• -М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;
• -З-М27 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М27х2.

Примечание: при необходимости поставки с извещателями разных кабельных вводов и/или заглушек обозначение писать через плюс, например: К+Б, М25+З-М27 или МG1/2+БСЗ.

6 – Диаметр подключаемых кабелей (при поставке с кабельными вводами):

• без обозначения - от 8 до 14 мм;
• 18 – для кабелей диаметром от 14 до 18 мм.

7 – Длина кабельного термодатчика в метрах (только для ИП102-1В).

8 – Наличие комплекта монтажных частей КМЧ 908.27 (только для ИП102-1В).

9 – гарантийный срок: по умолчанию 3 года, 5 - 5 лет.
