Описание
Назначение

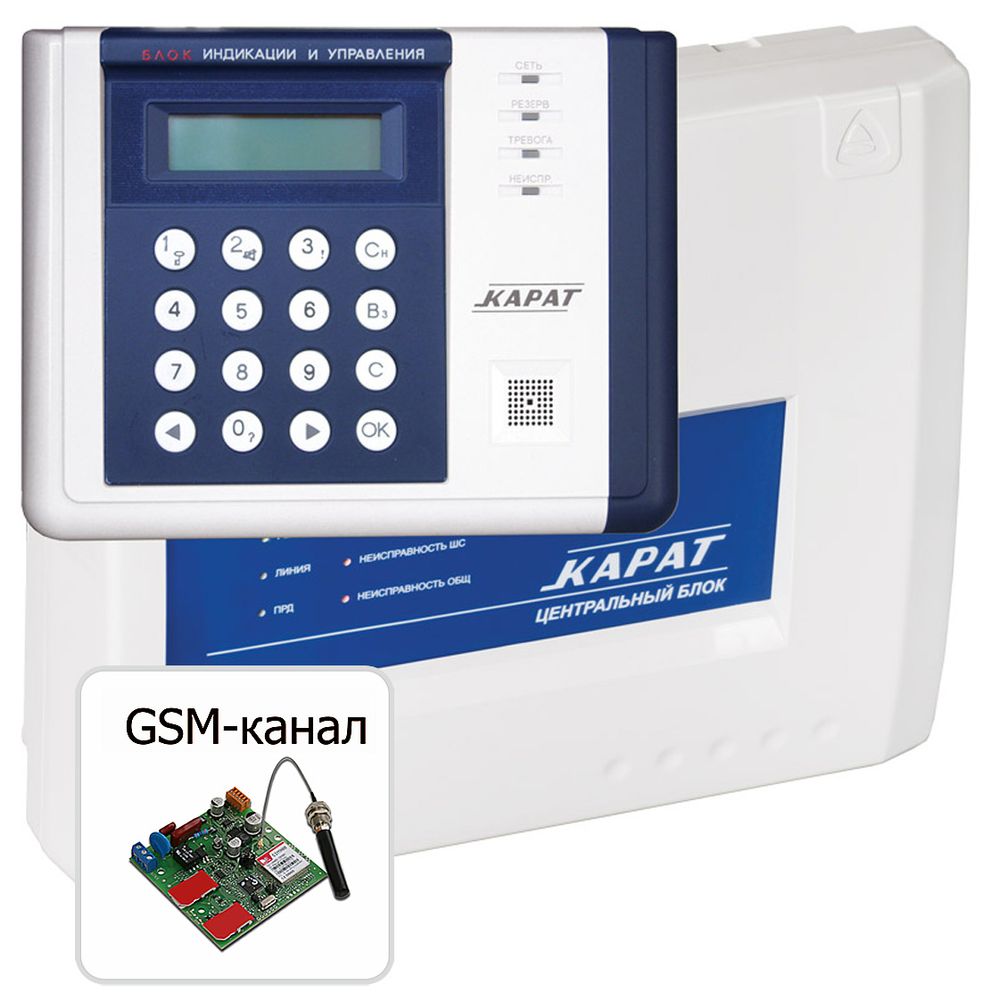

«Карат» с универсальным коммуникатором предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" в качестве объектового прибора. "Карат" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.
Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.
Состав:
- Центральный блок (ЦБ).
- Блок индикации и управления (БИУ).
- Адресный модем (используется для обеспечения связи между ЦБ, БИУ, БШС-4, БШС-4П по адресной двухпроводной линии).
- Универсальный коммуникатор (GSM с 2 SIM).
Основные сведения:
- Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
- Совместим с блоками расширения шлейфов БШС-4, БШС-4П (4 шлейфа).
- ЦБ и БИУ, ЦБ и БШС-4, БШС-4П соединяются с помощью адресной двухпроводной линии.
- БИУ предназначен для управления ЦБ и индикации его состояния.
- БШС4 и БШС-4П предназначены для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей. БШС-4, БШС-4П принимают и выполняют команды от ЦБ, а также запускают местное оповещение.
- Гибкое программирование параметров прибора с помощью программного обеспечения «Лавина».
- Программирование БШС-4 и БШС-4П осуществляется с помощью перемычек на плате блока (задаются порядковый номер, режимы работы оповещения, дополнительные параметры).
- Авторизация доступа с помощью пароля.
- Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.
- Функции "Тихая тревога" и "Автовозврат" для охранных шлейфов.
- Контроль прибытия наряда.
- Встроенные часы реального времени.
- Ведение журнала событий.
- Размер журнала 32 000 событий.
Центральный блок (ЦБ):
- 24 шлейфа сигнализации с функциями охранных или пожарных. Расширение до 250 при использовании блоков расширения БШС-4, БШС-4П.
- Встроенный адресный модем для связи с БИУ и блоками расширения.
- Объединение шлейфов в логические разделы.
- Раздельная или групповая постановка на охрану (снятие с охраны) ШС электронными ключами Touch Memory или бесконтактными картами Proximity.
- Светодиодная индикация основных режимов работы.
- Автоматический контроль линии оповещения.
- 4 выходных оптореле.
- Встроенный блок резервного питания.
- Защита от глубокого разряда аккумулятора.
- Работа с токопотребляющими извещателями с напряжением 10-25 В.
- Выход 12 В для питания извещателей, защищенный от короткого замыкания.
- Защита от перенапряжения на входе каждого ШС (используются супрессоры).
- По каналам городской телефонной сети, сотовых операторов GSM на пульт интегрированной системы безопасности "Лавина" передаются следующие виды извещений:
- «Взят на охрану» - ШС прибора поставлен на охрану (с указанием номера электронного ключа).
- «Снят с охраны» - ШС прибора снят с охраны (с указанием номера электронного ключа).
- «Тревога» - в охранном ШС прибора сработал извещатель.
- «Неисправность ШП» - неисправен пожарный шлейф сигнализации.
- «220 В Норма» - восстановление напряжения сети питания 220 В.
- «Нет 220 В» - напряжение сети питания 220 В отсутствует.
- «АБ Норма» - восстановление аккумулятора.
- «Корпус открыт» - открыт корпус прибора.
- «Прибор работает» - передается через программируемый интервал времени (от 12 мин до 24 ч).
- «Корпус закрыт» - выдается при старте прибора, а также после того, как корпус был открыт, а потом закрыт.
- «Успешное программирование» - после успешного программирования и установки перемычки J1.
- «Внимание», «Пожар» - в пожарном ШС прибора сработали один или два пожарных извещателя (в зависимости от настроек прибора) соответственно.
- «Неисправность» - прибор неисправен.
- «Восст. неиспр.» - неисправность устранена.
- «Работа под принуждением» - предъявлен ключ с признаком "работа под принуждением".
- «Программирование др. ключом» - для программирования прибора предъявлен ключ, код которого отличается от кода, записанного в АРМ Администратора.
- «Постановка бл. ключом» - была произведена постановка ШС на охрану заблокированным ключом.
- «Снятие бл. ключом» - было произведено снятие ШС с охраны заблокированным ключом.
- «Неуспешное программирование» - неудачная попытка программирования.
- «Постановка вне окна времени» - произведена постановка ШС на охрану с нарушением временного расписания.
- «Снятие вне окна времени» - произведено снятие ШС с охраны с нарушением временного расписания.
- «Режим программирования» - переход прибора в режим программирования.
- «Контроль наряда» - предъявлен ключ с признаком "контроль наряда".
- «Перепостановка» - ШС прибора перепоставлены на охрану.
Блок индикации и управления (БИУ):
- БИУ обеспечивает управление и программирование ЦБ, БШС-4, БШС-4П, просмотр журнала событий, отображение и индикацию текущего состояния прибора.
- Ввод команд управления осуществляется с клавиатуры.
- Авторизация доступа с помощью пароля.
- Программируемые уровни доступа.
- Многоуровневое меню
- "Горячие" клавиши: "авторизация", "отключение сирены", "просмотр тревожных и неисправных ШС".
- Двухстрочный 16-разрядный ЖКИ с подсветкой.
- Встроенный звуковой сигнализатор.
- Светодиодные индикаторы "Питание", "Пожар", "Тревога", "Неисправность".
- Встроенный адресный модем для связи с ЦБ.
Особенности
- Прибор работает в составе интегрированной системы безопасности "Лавина".
- К прибору "Карат" можно подключить до двух коммуникаторов (универсальный – GSM с 2SIM + ГТС и/или IP-коммуникатор).
- В корпус "Карат" устанавливается аккумулятор 12 В, 7 Ач.
- Обратный канал. Обратный канал позволяет управлять прибором из АРМ Оператора: можно сделать запрос о состоянии прибора, а также перепоставить прибор или отдельный раздел на охрану.
- Программирование прибора происходит с помощью средств АРМ Администратора системы "Лавина". На основании выбранных параметров на центральном пульте создается и записывается в электронный ключ переноса данных DS1996L информация о параметрах каждого ШС, общих параметрах прибора, а также список зарегистрированных для данного прибора ключей охраны. Более удобное средство для переноса данных по сравнению с ключом DS1996L - USB программатор.
| Кол-во шлейфов на плате ЦБ | 24 | Кол-во подключаемых блоков расширения БШС4 и/или БШС4П | 57 | Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П | 250 | Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) | 250 | Емкость журнала событий | 30 000 | Общее сопротивление линии питания БИУ TFT, не более | 20 Ом | Длина адресной линии, не более | 1000 м | Сопротивление адресной линии, не более | 250 Ом | Информативность (кол-во видов извещений) | 12 | Напряжение на входе ШС при номинальном сопротивлении шлейфа | 17±2 В | Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более | 1,5 мА | Параметры выходов ПЦН («сухой контакт»): напряжение/ток, до | 72 В/50 мА | Напряжение выходов «ВЫХ» и «+12В» | 10...14 В | Ток потребления по выходу «12В» для питания извещателей, не более | 250 мА | Ток потребления по выходу «Лампа» для питания световых оповещателей, не более | 200 мА | Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более | 500 мА | Ток потребления по выходу «Оповещение», не более | 200 мА | Регистрируются нарушения пож./охр. шлейфа длительностью, более | 350 мс | Не регистрируются нарушения пож./охр. шлейфа длительностью, менее | 250 мс | Напряжение питания сети (переменный ток 50 Гц) | 187...242 В | Мощность, потребляемая от сети, не более | 15 ВА | Номинальная емкость резервной аккумуляторной батареи | 7 Ач | Ток потребления прибора (ЦБ и БИУ) от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более | 220 мА | Ток потребления прибора от аккумулятора в дежурном режиме с подключенным универсальным коммуникатором, не более | 240 мА | Ток потребления от аккумулятора в режиме «Тревога», «Пожар2», не более | 250 мА | Ток потребления от аккумулятора в режиме «Тревога», «Пожар2» с подключенным универсальным коммуникатором, не более | 270 мА | Степень защиты, не менее | IP20 | Диапазон рабочих температур ЦБ | -30...50 °С | Диапазон рабочих температур БИУ | 0… 55°С | Габаритные размеры ЦБ, не более | 325x260x90 мм | Масса ЦБ без аккумулятора, не более | 2,5 кг |
Характеристики
Бренд:Сибирский АрсеналСнято с производства:Y
