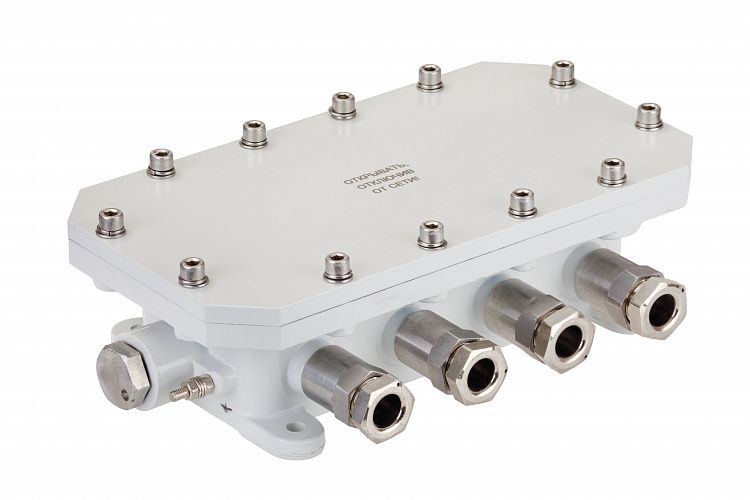

Коробка коммутационная предназначена для размещения в ней невзрывозащищённых адресных релейных модулей, адресных меток и других коммутационных устройств протокола R3 с целью обеспечения их взрывозащищённости во взрывоопасных зонах 1 и 2 классов.
Коробки поставляются как с установленными приборами (релейными модулями, адресными метками, адаптерами), так и без них.
Коробки имеют взрывозащиту вида «взрывонепроницаемая оболочка d». В зависимости от температуры эксплуатации установленного внутри коробки прибора, маркировка взрывозащиты коробок ККВ-ПА – 1Ех db IIВ Т6 Gb или 1Ех db IIВ Т5 Gb.

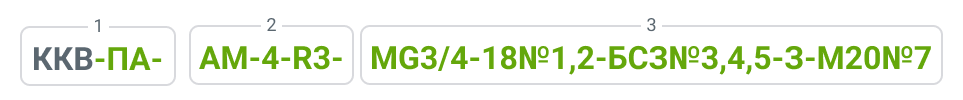

Коробка коммутационная ККВ-ПА в зависимости от исполнения, может иметь следующие обозначения:
1 – тип коробки (ККВ-ПА – для размещения приборов размерами не более 180х85х40 мм);
2 – тип размещаемого прибора, например, адресная метка АМ-4-R3, релейные модули РМ-1С-R3 и РМ-4-R3, ХХХ - другое;

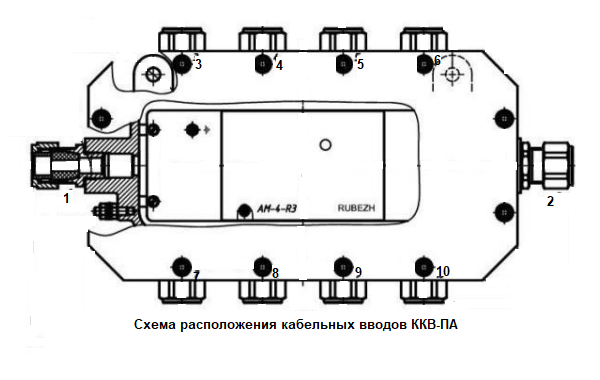

3 – условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода (кабельные вводы №№1 и 2 – ввод кабелей диаметром от 6 до 14 мм или от 14 до 18 мм, №№3-10 от 6 до 14 мм);
- БСЗ – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм. Допускается применение под бронированный кабель без применения заземления, а также для открытой прокладки небронированного кабеля диаметром от 6 до 14 мм;
- МG1/2 – под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве металлорукаве с внутренним диаметром от 14 до 16 мм (присоединительная муфта не требуется);
- МG3/4 – под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве внутренним диаметром от 19 до 22 мм, присоединительная муфта не требуется;
- З-М20 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5 мм для отверстий под кабельный ввод №№1 и 2, а также отверстий для кабельных вводов №№3-10 (допускается неиспользуемые отверстия не выполнять).
- З-М25 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5 мм для отверстий под кабельный ввод №№1 и 2.
Диаметр подключаемых кабелей:
- без обозначения - от 6 до 14 мм;
- 18 – для кабелей диаметром от 14 до 18 мм (для MG1/2 не применяется; для MG3/4 и БСЗ только для отверстий под кабельный ввод №№1 и 2; для бронированного кабеля - диаметр со снятой броней, по поясной изоляции).
*На этапе оформления заказа необходимо согласовать присоединительные размеры прибора, размещаемого в коробке.
| Потребляемая мощность, Вт, не более | 7 |
| Маркировка взрывозащиты | 1Ex db IIС T6 Gb |
| Габаритные размеры размещаемого прибора, мм, не более | 180х85х40 |
| Масса (исп. А), кг, не более | 7 |
| Степень защиты оболочки | IP66/IР67 |
| Ширина, мм, не более | 420 |
| Высота, мм, не более | 220 |
| Глубина, мм, не более | 104 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
