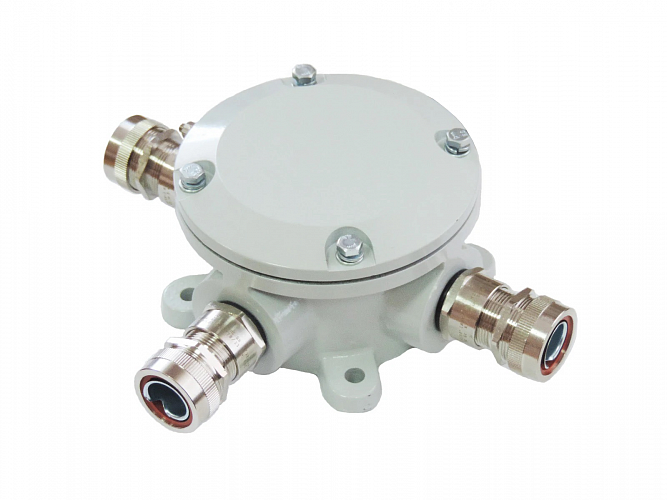

Коробка коммутационная предназначена для размещения в ней невзрывозащищённых фильтров оконечных для трансляционной линии Sonar SFT-2300-M, адресных изоляторов шлейфа ИЗ-1-R3, адресных меток АМ-1-R3 и других коммутационных устройств протокола R3 с целью обеспечения их взрывозащищённости во взрывоопасных зонах 1 и 2 классов.
Коробки поставляются как с установленными приборами (изоляторами шлейфа, адресными метками, адаптерами), так и без них (дин-рейка).
Коробки имеют взрывозащиту вида «взрывонепроницаемая оболочка d». В зависимости от температуры эксплуатации установленного внутри коробки прибора, маркировка взрывозащиты коробок ККВ14 – 1Ех db IIС Т6 Gb или 1Ех db IIС Т5 Gb.

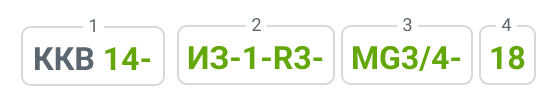

Коробка коммутационная ККВ14 в зависимости от исполнения, может иметь следующие обозначения:
1 - тип коммутационной коробки (ККВ14 - для размещения приборов размерами не более 54х54х36 мм);
2 - тип размещаемого прибора:
- DIN - дин-рейка 35 мм (без клеммных колодок);
- ИЗ-1-R3 - изолятор шлейфа;
- АМ-1-R3 - адресная метка;
- РМ-1-R3 - релейный модуль;
- Sonar SFT-2300-M - фильтр оконечный для трансляционной линии.
3 - тип кабельного ввода или резьбовой заглушки, допустимое количество кабельных вводов – от 1 до 3:
- БСЗ – Под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм. Допускается применение под бронированный кабель без применения заземления, а также для открытой прокладки небронированного кабеля диаметром от 6 до 14 мм;
- МG1/2 – под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 14 до 16 мм (присоединительная муфта не требуется);
- МG3/4 – под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве внутренним диаметром от 19 до 22 мм (присоединительная муфта не требуется);
- З-М20 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5 мм.
- З-М25 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5 мм.
* При необходимости поставки в комплектации разных кабельных вводов и/или заглушек обозначение писать через плюс, например: 2MG3/4-18+З-М25 или 2МG1/2+БСЗ.
4 – Диаметр подключаемых кабелей:
- без обозначения - от 6 до 14 мм;
- 18 – для кабелей диаметром от 14 до 18 мм (для MG1/2 не применяется; для бронированного кабеля - диаметр со снятой броней, по поясной изоляции).
| Потребляемая мощность, Вт, не более | 5 |
| Маркировка взрывозащиты | 1Ex db IIС T6 Gb |
| Габаритные размеры размещаемого прибора, мм, не более | 53х54х36 |
| Масса (исп. А), кг, не более | 3.5 |
| Степень защиты оболочки | IP66/IР67 |
| Ширина, мм, не более | 300 |
| Высота, мм, не более | 300 |
| Глубина, мм, не более | 85 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
