Коммутатор TFortis PSW-2G6F+UPS-Ex

()

Коммутатор TFortis PSW-2G6F+UPS-Ex

Изображение товара

Поставляется по предварительному заказу согласно опросному листу.

Срок изготовления до 60 рабочих дней.

PSW-2G6F+UPS-Ex - это специализированный управляемый гигабитный уличный коммутатор со встроенным источником бесперебойного питания, предназначенный для подключения до 6-ти IP-камер или других IP-устройств с питанием по PoE/PoE+ (до 60 Вт на двух портах, до 30 Вт на любом из портов) во взрывоопасных зонах, и организации передачи данных по волоконно-оптической линии.

  • АКБ коммутатора не выделяет водород, что принципиально важно для эксплуатации внутри взрывозащищенной оболочки.
  • Специальные быстросъемные разъемы гарантируют отсутствие опасного напряжения на контактах и позволяют безопасно проводить обслуживание коммутатора во взрывоопасной зоне.
  • Взрывобезопасность коммутатора подтверждена сертификатом ЕАС на серийно выпускаемое изделие.

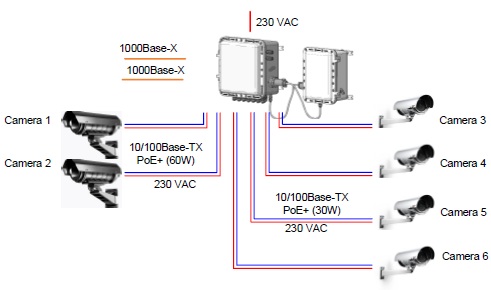

Коммутатор TFortis PSW-2G6F+UPS-Ex. Изображение  1

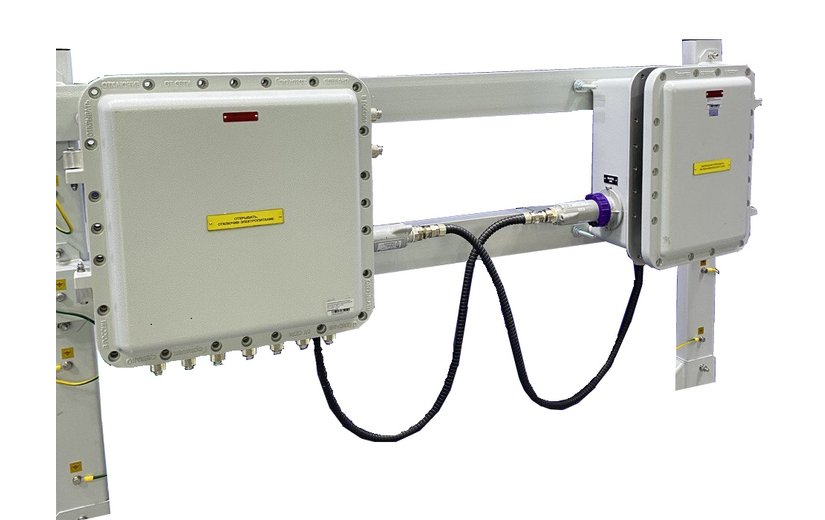

Конструктивно коммутатор состоит из двух блоков: Блока коммутатора (Exd-исполнение) и Блока АКБ (Exd-исполнение), соединенных двумя кабелями с быстросъемными взрывозащищенными разъемами.

Коммутатор TFortis PSW-2G6F+UPS-Ex. Изображение  1

ОСОБЕННОСТИ

  • взрывозащищенное исполнение 1Ex db IIB+H2 T6 Gb;
  • всепогодное исполнение со степенью защиты от пыли и влаги IP66 или IP67;
  • работа при температуре от -60 до +40°С за счет использования индустриальной элементной базы;
  • поддержка двойного PoE+ (до 60 Вт) на двух портах коммутатора;
  • поддержка PoE+ (IEEE802.3at) на всех портах коммутатора;
  • два оптических порта позволяют подключать коммутаторы цепочкой или кольцом;
  • встроенный источник бесперебойного питания позволяет осуществлять резервное питание как самого коммутатора, так и IP-камер, запитанных от него по PoE;
  • встроенный оптический кросс для удобного подключения оптического кабеля;
  • встроенная грозозащита по портам Ethernet и питанию ~230 В для защиты от импульсных помех;
  • удобный узел подключения питания с клеммными зажимами.



СОСТАВ КОММУТАТОРА

  • Блок коммутатора
    • Плата коммутатора;
    • Блок питания;
    • Оптический кросс;
    • Проходные клеммы;
    • Автоматический выключатель;
    • Взрывозащищенный корпус;
    • Кабельные вводы.
  • Блок АКБ
    • Литий-железо-фосфатная (LiFePo) батарея;
    • Проходные клеммы;
    • Пакетный выключатель;
    • Взрывозащищенный корпус;
    • Кабельные вводы.

ВАЖНО! Количество и тип кабельных вводов определяются при заказе.

Время автономной работы можно узнать из таблицы:

Суммарная нагрузка РоЕ от всех подключенных камер 0 Вт 10 Вт 20 Вт 30 Вт 40 Вт 50 Вт 60 Вт 70 Вт 80 Вт 90 Вт 100 Вт 110 Вт 120 Вт 130 Вт 140 Вт 150 Вт 160 Вт
Время бесперебойной работы коммутатора 42 часа 20 минут 21 час 10 минут 16 часов 5 минут 10 часов 6 минут 7 часов 25 минут 6 часов 27 минут 5 часов 30 минут 4 часа 55 минут 4 часа 9 минут 3 часа 47 минут 3 часа 20 минут 3 часа 8 минут 2 часа 55 минут 2 часа 40 минут 2 часа 25 минут 2 часа 15 минут 2 часа 3 минуты

Порты для IP-камер

  • 10/100Base-Tx с разъемом RJ-45: 6 шт;
  • количество портов с PoE: 6 шт;
  • стандарт PoE: 802.3af/ 802.3at;
  • поддержка Passive PoE;
  • мощность на порт: до 60 Вт на 1 и 2 портах, до 30 Вт на любом из портов;
  • бюджет мощности PoE для IP-камер: 160 Вт;
  • расстояние передачи данных и PoE: до 100 м.

Uplink порты

  • 1000Base-X c разъемом SFP: 2 шт.

Производительность

  • коммутационная матрица: 5,2 Гбит/с;
  • скорость коммутации: 10,65 Mpps;
  • таблица МАС-адресов: 8К;
  • буфер пакетов: 1 Мбит;
  • MTU: 1522 байта.

Управление

  • Web-интерфейс (IPv4);
  • Telnet;
  • SNTP;
  • SNMP v1, v3;
  • SNMP Trap;
  • DHCP Client;
  • TFTP Client;
  • Syslog;
  • системный журнал.

Функции уровня L2

  • Flow Control (802.3x);
  • IGMP Snooping v2;
  • LLDP;
  • Зеркалирование портов;
  • STP (802.1d)/RSTP(802.1w).

VLAN

  • 802.1Q Tagged VLAN;
  • Port Based VLAN;
  • VLAN Trunking;
  • максимальный VLAN id: 4096;
  • максимальное количество активных VLAN: 100.

QoS

  • 802.1p Quality of Service;
  • CoS;
  • ToS.

Дополнительные функции

  • автоматическая перезагрузка видеокамер:

- при отсутствии соединения с камерой (Link);
- при отсутствии ответов на служебные запросы (Ping);
- при снижении скорости потока (Speed);
- по расписанию (Time).

  • кабельный тестер.

Встроенная грозозащита

  • соответствует 4 классу ГОСТ Р 51317.4.5;
  • максимальный импульс по линии питания: 4 кВ;
  • максимальный импульс по линии Ethernet: 2 кВ;
  • время импульса: 1/50 мкс.

Питание

  • напряжение питания: ~ 230В (от 187В до 253В);
  • максимальная потребляемая мощность: не более 400 Вт;
  • потребляемая мощность (без PoE нагрузки): не более 10 Вт.

Источник бесперебойного питания

  • резервный режим работы при:

- полном отключении сетевого напряжения;
- сетевом напряжении выше/ниже нормы (перекос фаз);
- напряжении в сети 400В (потеря нуля).

Аккумуляторные батареи

  • тип аккумуляторных батарей: LiFePo4;
  • количество аккумуляторных батарей: 1 шт.

Встроенный оптический кросс

  • планка под адаптеры: 8 мест, SC (duplex LC);
  • количество мест в сплайс-кассете: 32 КДЗС;
  • размер гильз для сплайс-кассеты: 40 или 60 мм.

Внимание! Аксессуары для сварки оптического кабеля (гильзы, пигтейлы, адаптеры и патч-корды) в комплект не входят.

Корпус

  • материал: алюминиевый сплав;
  • степень защиты от внешних воздействий: IP66 или IP67;

Физические параметры

  • Блок коммутатора:
  • - масса: 50 кг;
    - размеры (без учета кабельных вводов): 464 х 464 х 264 мм;

  • Блок АКБ:
  • - масса: 30 кг;
    - размеры (без учета кабельных вводов): 433 х 333 х 225 мм;

Условия эксплуатации

  • рабочая температура: от -60 до +40 °С;
  • наработка на отказ: не менее 75 000 часов (8,6 лет).

Внимание! Тип оболочки, варианты вводов подбираются индивидуально под требования заказчика.
