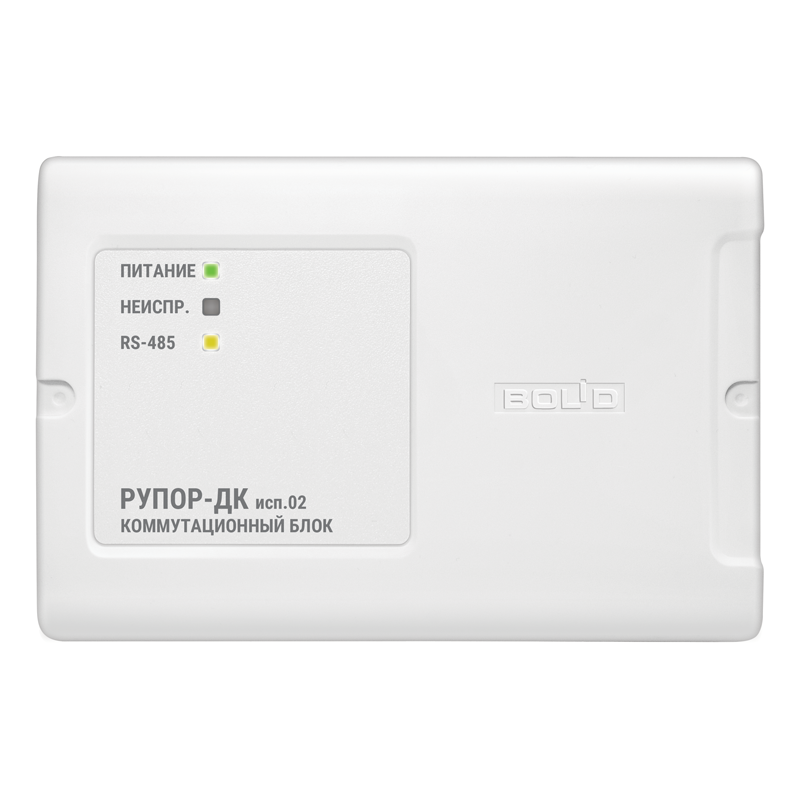

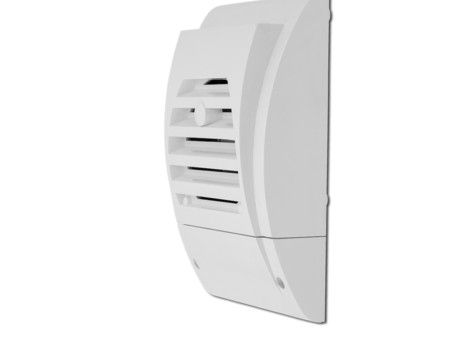

Блок «Рупор-ДК исп.02» предназначен для увеличения количества двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста-диспетчерской при организации СОУЭ 4 и 5 типов, в составе комплекса «Рупор-Диспетчер исп.02».
Коммутационный блок применяется совместно с блоком «Рупор-ДБ исп.02» (диспетчерский блок) и с «Рупор-ДА исп.02» (абонентская вызывная панель).
Напряжение питания, B: | |
- интерфейс связи с диспетчерским блоком | 2 х RS-485 (не поддерживает протокол «Орион») |
- от внешнего источника питания | 12…24 |
Количество подключаемых абонентских вызывных панелей, шт | 1…4 |
Ток потребления, мА: | |
Максимальная удаленность подключаемых абонентских вызывных панелей, м | 200 |
- в дежурном режиме не более | 238 |
Степень защиты | IP20 |
Количество входов питания | |
Диапазон рабочих температур, °С | -30…+40 |
Внешние интерфейсы для обмена, программирования и управления: | |
Габаритные размеры, мм | 156х107х39 |
Напряжение питания, B: | |
- от внешнего источника питания | 12…24 |
Ток потребления, мА: | |
- в дежурном режиме не более | 238 |
Количество входов питания | |
Внешние интерфейсы для обмена, программирования и управления: | |
- интерфейс связи с диспетчерским блоком | 2 х RS-485 (не поддерживает протокол «Орион») |
Количество подключаемых абонентских вызывных панелей, шт | 1…4 |
Максимальная удаленность подключаемых абонентских вызывных панелей, м | 200 |
Степень защиты | IP20 |
Диапазон рабочих температур, °С | -30…+40 |
Габаритные размеры, мм | 156х107х39 |
Тип и напряжение источника питания, В | Постоянноеот +12 до +24 | ||
Токи потребления «Рупор-ДБ исп.02», А | |||
*Дежурный режим | при питании +12В | от 0,112 до 0,167 | |
при питании +24В | от 0,060 до 0,080 | ||
**Режим двусторонней связи | при питании +12В | от 0,160 до 0,220 | |
при питании +24В | от 0,080 до 0,110 | ||
Токи потребления «Рупор-ДК исп.02», А | |||
***Дежурный режим | при питании +12В | от 0,122 до 0,238 | |
при питании +24В | от 0,064 до 0,118 | ||
****Режим двусторонней связи | при питании +12В | от 0,100 до 0,125 | |
при питании +24В | от 0,051 до 0,065 | ||
Максимальная удаленность абонентской вызывной панели «Рупор-ДА исп.02» от коммутационного блока «Рупор-ДК исп.02», м | 200 | ||
Максимальная удаленность коммутационного блока «Рупор-ДК исп.02» от диспетчерского блока «Рупор-ДБ исп.02», м | 1000 | ||
Количество каналов связи на один диспетчерский блок «Рупор-ДБ исп.02» | до 20 | ||
Количество подключаемых коммутационных блоков «Рупор-ДК исп.02» к диспетчерскому блоку «Рупор-ДБ исп.02» | до 5 | ||
Количество подключаемых абонентских вызывных панелей «Рупор-ДА исп.02» к коммутационному блоку «Рупор-ДК исп.02» | до 4 |
* Диапазон значений обусловлен количеством подключенных коммутационных блоков и абонентских вызывных панелей: «от» – подключен один коммутационный блок и одна абонентская вызывная панель, «до» – подключено пять коммутационных блоков и двадцать абонентских вызывных панелей.
** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и групповом оповещении при определенном количестве подключенных коммутационных блоков и абонентских вызывных панелей: «от» – подключен один коммутационный блок и одна абонентская вызывная панель, «до» – подключено пять коммутационных блоков и двадцать абонентских вызывных панелей.
*** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и при воспроизведении мелодии для абонента при определенном количестве подключенных абонентских вызывных панелей: «от» – одна абонентская вызывная панель, «до» – четыре абонентские вызывные панели.
**** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и групповом оповещении при определенном количестве подключенных абонентских вызывных панелей: «от» – одна абонентская вызывная панель, «до» – четыре абонентские вызывные панели.
