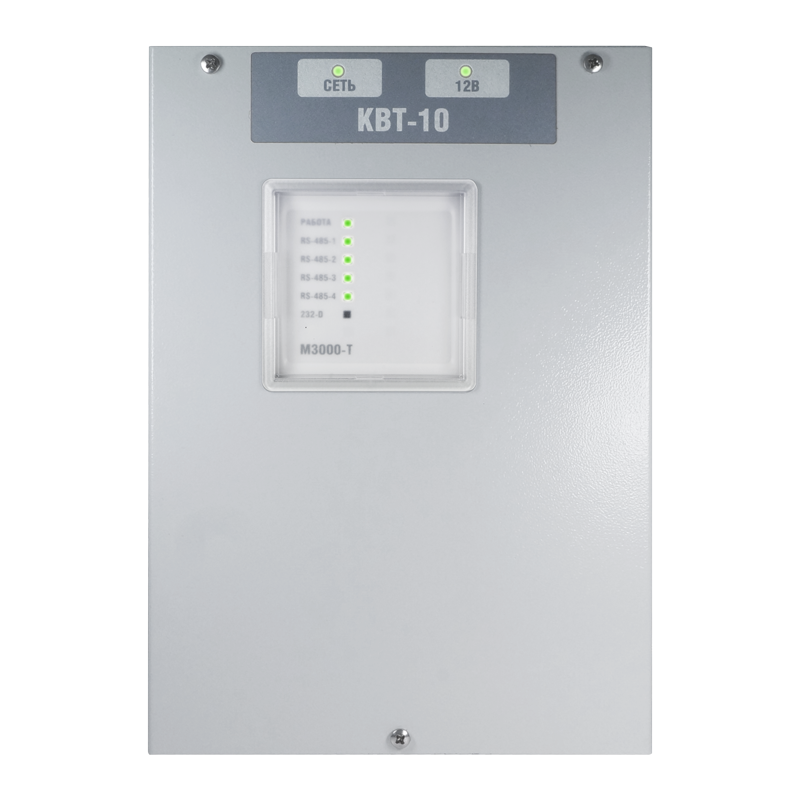

Комплект измерения температуры и влажности "КВТ" предназначен для автоматического измерения температуры и влажности датчиками температуры и влажности "С2000-ВТ" и дальнейшей обработки, хранения с привязкой по времени и подготовки этой информации для отображения.
Особенности
Комплект позволяет:
- запитывать датчики и считывать информацию с датчиков по двухпроводной линии связи контроллера "С2000-КДЛ Modbus"
- формировать во встроенной СКАДА-системе визуальный образ получаемых параметров температуры и влажности для передачи на внешние устройства отображения
- передавать числовые значения температуры и влажности во внешнюю локальную (глобальную) сеть через любой (кроме Internet Explorer) браузер
В комплект заложен потенциал для разностороннего развития функционала непосредственно пользователем. При соответствующей доработке пользователем комплект позволяет:
- формировать во встроенной СКАДА-системе пользовательские сценарии обработки получаемых данных с генерированием сигналов во внешние сети по интерфейсам Ethernet, RS-485
- подключать приборы сторонних производителей по четырём гальванически развязанным интерфейсам RS-485 в различных открытых протоколах, поддерживаемых встроенным ПО MasterSCADA-4D
Видеоматериалы
| Диапазон измеряемой влажности, % | 0…100 |
| Среда разработки | MasterSCADA 4D |
| Точность измерения влажности,% | ±5 (в диапазоне от 20% до 80%) |
| Количество поддерживаемых одновременных web-клиентов | 1 |
| Диапазон измерения относительной влажности воздуха, % | до 93 при +40°C |
| Процессор | Cortex™-A9 Core 1.0 GHz |
| Диапазон измерений, °C | от минус 30 до +55 |
| Оперативная память | 512MB |
| Точность измерения температуры, °C | ±0.5 |
| Объем памяти, Мб | 4188 |
| Напряжение питания AC, В | 150…253 50 Гц |
| Интерфейс | RS-485 универс. (4 шт.); RS-485 "Орион" ведущ./ведом.; RS-485 Modbus ведом. |
| Потребляемая мощность, ВА | 45 |
| Интерфейс связи с ПК | RS-232; Ethernet; USB |
| Выходной ток встроенного источника питания на 12 В, А | 1 |
| Интерфейс линии связи для передачи данных | RS-202TD (для связи по радиоканалу "Риф Стринг RS-202TD") |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 100 |
| Степень защиты | IP30 |
| Операционная система | Linux |
| Габаритные размеры, мм | 280х200х100 |
| Диапазон измеряемой влажности, % | 0…100 |
| Точность измерения влажности,% | ±5 (в диапазоне от 20% до 80%) |
| Диапазон измерения относительной влажности воздуха, % | до 93 при +40°C |
| Диапазон измерений, °C | от минус 30 до +55 |
| Точность измерения температуры, °C | ±0.5 |
| Напряжение питания AC, В | 150…253 50 Гц |
| Потребляемая мощность, ВА | 45 |
| Выходной ток встроенного источника питания на 12 В, А | 1 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 100 |
| Операционная система | Linux |
| Среда разработки | MasterSCADA 4D |
| Количество поддерживаемых одновременных web-клиентов | 1 |
| Процессор | Cortex™-A9 Core 1.0 GHz |
| Оперативная память | 512MB |
| Объем памяти, Мб | 4188 |
| Интерфейс | RS-485 универс. (4 шт.); RS-485 "Орион" ведущ./ведом.; RS-485 Modbus ведом. |
| Интерфейс связи с ПК | RS-232; Ethernet; USB |
| Интерфейс линии связи для передачи данных | RS-202TD (для связи по радиоканалу "Риф Стринг RS-202TD") |
| Степень защиты | IP30 |
| Габаритные размеры, мм | 280х200х100 |
