Для правильного подбора комплекта РТИ при оформлении заказа просим указывать:
- полное обозначение узла управления, например, УУ-Д100(150)/1,6…..,
- дату и серийный номер (приведены на шильдике (табличке) изделия и в руководстве по эксплуатации, поставляемом в комплекте).
А также приложить фото с общим видом узла управления и шильдика (таблички).

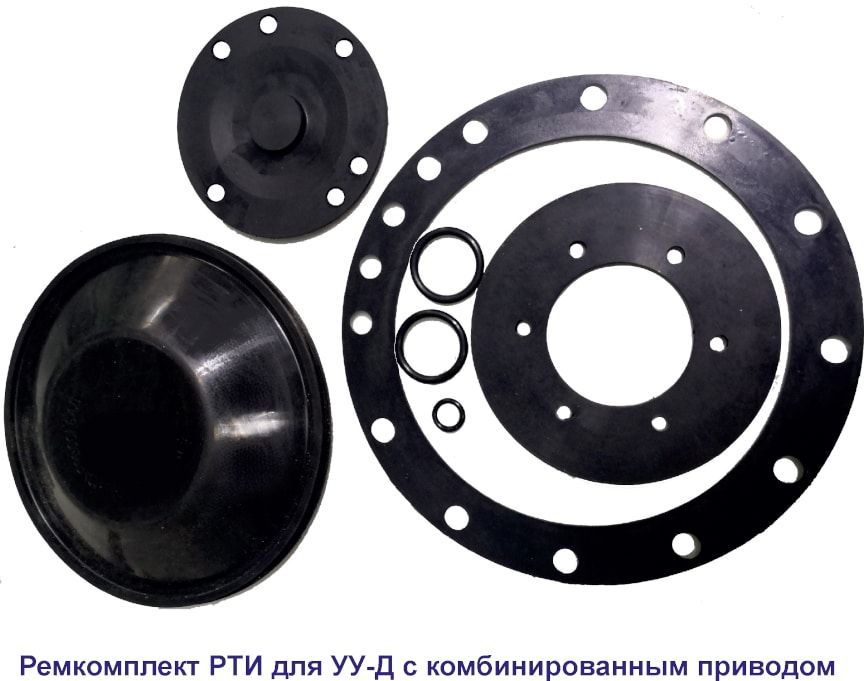

Ремкомплект РТИ для дренчерных узлов управления с пневматическим и комбинированным приводами (выпуск до сентября 2019 г.):
Условный проход | Наименование | Кол-во, шт. |
DN 100, 150 | Мембрана рабочей камеры | 1 |
Мембрана побудительной камеры | 1 | |
Кольцо 025-031-36-2-4 | 2 | |
Кольцо 010-014-25-2-3 | 1 | |
Прокладка | 1 | |
Пластина | 1 |
Для обслуживания узлов управления дренчерных с комбинированным и пневматическим приводами - выпуск с сентября 2019 г., комплект РТИ поставляется в комплекте запасных частей:
Наименование | Условный проход | Наименование | Кол-во, шт. |
Комплект запасных частей УУ дренчерный с комбинированным приводом (ДАЭ 100.480.000)
Комплект запасных частей УУ дренчерный с пневматическим приводом (ДАЭ 100.481.000) | DN 100, 150 | Прокладка ДАЭ 100.209.001 | 1 |
Пластина ДАЭ 100.209.102 | 1 | ||
Мембрана рабочей камеры ДАЭ 100.209.401 | 1 | ||
Мембрана побудительной камеры ДАЭ 100.209.500-01 | 1 | ||
Уплотнение промежуточное ДАЭ 100.480.002 | 1 | ||
Клапан обратный ДАЭ 100.480.100 | 1 | ||
Пластина промежуточная ДАЭ 100.480.001 | 1 | ||
Пружина сжатия ДАЭ 100.480.203 | 1 | ||
Кольцо 008-012-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 010-014-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 022-026-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 025-031-36-2-3 ГОСТ 9833-73 | 2 | ||
Кольцо 036-042-36-2-3 ГОСТ 9833-73 | 2 |
Для обслуживания узлов управления дренчерных с комбинированным приводом взрывозащищенных - выпуск с 15.08.2022 с № 001043 комплект РТИ включен в комплект запасных частей:
Наименование | Условный проход | Наименование | Кол-во, шт. |
Комплект запасных частей УУ дренчерный с комбинированным приводом взрывозащищенный (ДАЭ 100.383.000) | DN 100, 150 | Прокладка ДАЭ 100.209.001 | 1 |
Пластина ДАЭ 100.209.102 | 1 | ||
Мембрана рабочей камеры ДАЭ 100.209.401 | 1 | ||
Мембрана побудительной камеры ДАЭ 100.209.500-01 | 1 | ||
Пластина промежуточная ДАЭ 100.480.001 | 2 | ||
Уплотнение промежуточное ДАЭ 100.480.002 | 1 | ||
Клапан обратный ДАЭ 100.480.100 | 1 | ||
Пружина сжатия ДАЭ 100.480.203 | 1 | ||
Кольцо 008-012-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 010-014-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 022-026-25-2-3 ГОСТ 9833-73 | 1 | ||
Кольцо 025-031-36-2-3 ГОСТ 9833-73 | 2 | ||
Кольцо 036-042-36-2-3 ГОСТ 9833-73 | 2 |
