Комплект запасных частей УУ дренчерный с пневматическим приводом DN 150

()

Комплект запасных частей УУ дренчерный с пневматическим приводом DN 150

Изображение товара

Для правильного подбора комплекта РТИ при оформлении заказа просим указывать:

  • полное обозначение узла управления, например, УУ-Д100(150)/1,6…..,
  • дату и серийный номер (приведены на шильдике (табличке) изделия и в руководстве по эксплуатации, поставляемом в комплекте).

А также приложить фото с общим видом узла управления и шильдика (таблички).

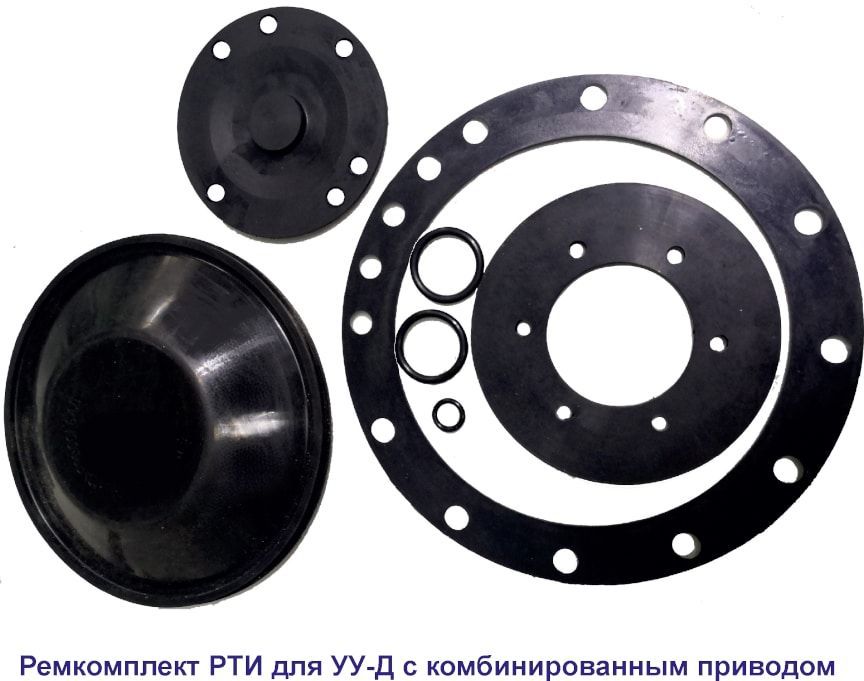

Ремкомплект РТИ для дренчерных узлов управления с пневматическим и комбинированным приводами (выпуск до сентября 2019 г.):

Условный проход

Наименование

Кол-во, шт.

DN 100, 150

Мембрана рабочей камеры

1

Мембрана побудительной камеры

1

Кольцо 025-031-36-2-4

2

Кольцо 010-014-25-2-3

1

Прокладка

1

Пластина

1

Для обслуживания узлов управления дренчерных с комбинированным и пневматическим приводами - выпуск с сентября 2019 г., комплект РТИ поставляется в комплекте запасных частей:

Наименование

Условный проход

Наименование

Кол-во, шт.

Комплект запасных частей УУ дренчерный с комбинированным приводом

(ДАЭ 100.480.000)



Комплект запасных частей УУ дренчерный с пневматическим приводом

(ДАЭ 100.481.000)

DN 100, 150

Прокладка ДАЭ 100.209.001

1

Пластина ДАЭ 100.209.102

1

Мембрана рабочей камеры ДАЭ 100.209.401

1

Мембрана побудительной камеры ДАЭ 100.209.500-01

1

Уплотнение промежуточное ДАЭ 100.480.002

1

Клапан обратный ДАЭ 100.480.100

1

Пластина промежуточная ДАЭ 100.480.001

1

Пружина сжатия ДАЭ 100.480.203

1

Кольцо 008-012-25-2-3 ГОСТ 9833-73

1

Кольцо 010-014-25-2-3 ГОСТ 9833-73

1

Кольцо 022-026-25-2-3 ГОСТ 9833-73

1

Кольцо 025-031-36-2-3 ГОСТ 9833-73

2

Кольцо 036-042-36-2-3 ГОСТ 9833-73

2

Для обслуживания узлов управления дренчерных с комбинированным приводом взрывозащищенных - выпуск с 15.08.2022 с № 001043 комплект РТИ включен в комплект запасных частей:

Наименование

Условный проход

Наименование

Кол-во, шт.

Комплект запасных частей УУ дренчерный с комбинированным приводом взрывозащищенный

(ДАЭ 100.383.000)

DN 100, 150

Прокладка ДАЭ 100.209.001

1

Пластина ДАЭ 100.209.102

1

Мембрана рабочей камеры ДАЭ 100.209.401

1

Мембрана побудительной камеры ДАЭ 100.209.500-01

1

Пластина промежуточная ДАЭ 100.480.001

2

Уплотнение промежуточное ДАЭ 100.480.002

1

Клапан обратный ДАЭ 100.480.100

1

Пружина сжатия ДАЭ 100.480.203

1

Кольцо 008-012-25-2-3 ГОСТ 9833-73

1

Кольцо 010-014-25-2-3 ГОСТ 9833-73

1

Кольцо 022-026-25-2-3 ГОСТ 9833-73

1

Кольцо 025-031-36-2-3 ГОСТ 9833-73

2

Кольцо 036-042-36-2-3 ГОСТ 9833-73

2


Спецавтоматика
4350
Цена
Розничная цена: 4 350 руб. 4 350 руб.экономия0 руб.
Производитель: Спецавтоматика
Артикул: 00000036810
шт В корзину Подписаться В корзине
