Основные функции контроллера R3-Рубеж-КАУ2
- прием сигналов от адресных устройств по адресной линии связи;
- включение выносных приборов сигнализации при возникновении тревоги и пожара;
- управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
- управление системой контроля и управления доступом;
- автоматический контроль целостности АЛС и исправности адресных устройств;
- управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП или контроллеров R3-Рубеж-КАУ, находящихся в одном интерфейсе R3-Link;
- световая индикация режимов работы;
- обмен данными по интерфейсу USB с компьютером.
R3-Рубеж-КАУ2 контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.
В приборе имеется возможность создания до 500 охранных или пожарных зон.
Автоматическое включение расположенных на АЛС устройств светозвукового и речевого оповещений при различных событиях в системе.
Регистрирование в энергонезависимую память всех происходящих в системе событий.
Отображение состояния контроллера ("пожар", "тревога", "неисправность" и т.д.) на встроенных светодиодных индикаторах.
Приборы R3-Рубеж-2ОП, R3-Рубеж-КАУ2 взаимодействуют между собой посредством обмена информацией по протоколу R3-Link. Согласно настроенной конфигурации, события, произошедшие на одном приборе могут инициировать запуск устройств, подсистем и сценариев на других приборах в интерфейсе.
При этом информационные сигналы, такие как «Внимание», «Пожар», «Тревога», «Тушение» и т.д. выводятся:
- на экран прибора, на устройствах или зонах которого произошло событие;
- устройства индикации, к которым выполнена привязка (R3-Рубеж-БИУ, R3-Рубеж-ПДУ, R3-Рубеж-ПДУ-ПТ);
- ЦПИУ «Рубеж». Выводятся все данные о подключенной системе.
В контроллере имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.
Контроллер ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью ПО «FireSec3» Оперативная задача. Запись осуществляется в кольцевой буфер.
Контроллер имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.
Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.
Конфигурация контроллера в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec3 Администратор».
Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec3 Оперативная задача». Приобретается отдельно.
Контроллер работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec3 Администратор».
Подключение контроллера R3-Рубеж-КАУ к компьютеру производится при помощи преобразователя интерфейсов R3-МС или R3-МС-Е. С целью конфигурирования допускается подключение с помощью USB-кабеля.
Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 контроллеров и приемно-контрольных приборов и выводом информации на компьютер.

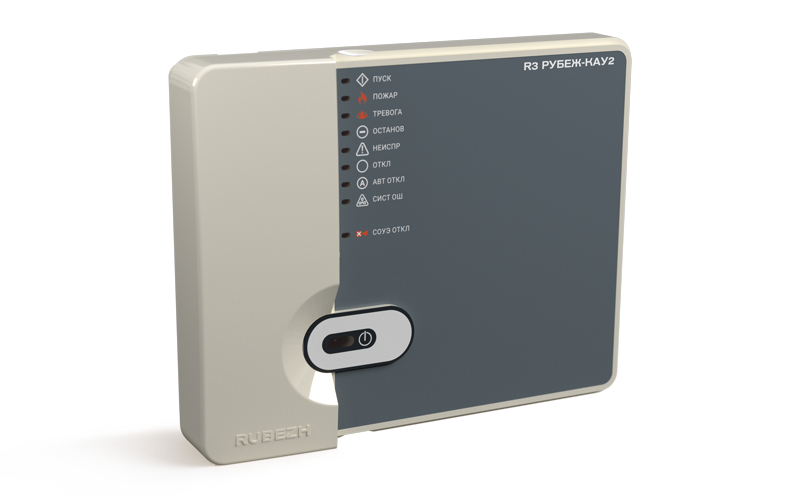

Контроллер R3-Рубеж-КАУ2 имеет 9 светодиодных индикаторов:
- ПУСК – индикатор включения устройств или сценариев. Включение: составного устройства «Насосная станция», устройства МПТ или запуск одного или нескольких сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы». Постоянно светится при включении хотя бы одного из перечисленных устройств. В остальных случаях не светится.
- ПОЖАР – Индикатор состояния «Внимание» и «Пожар» в зонах. В режиме «Дежурный» не светится. В режиме «Внимание» мигает с частотой 1 Гц. В режиме «Пожар» светится постоянно.
- ТРЕВОГА – Индикатор состояния «Тревога» в охранной зоне. В режиме «Дежурный» не светится. В режиме «Тревога» мигает с частотой 2 Гц.
- ОСТАНОВ – Индикатор приостановки или останова устройств или сценариев. Останов или приостановка отсчета задержки пуска: составного устройства «Насосная станция», устройства МПТ или сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы». Постоянно светится при приостановке или останове хотя бы одного из перечисленных устройств. В остальных случаях не светится
- НЕИСПРАВНОСТЬ – Индикатор неисправности контроллера. В режиме «Дежурный» не светится. В режиме «Неисправность контроллера» светится постоянно.
- ОТКЛЮЧЕНИЕ – Индикатор отключенных устройств. Постоянно светится при наличии хотя бы одного отключенного устройства.
- АВТ.ОТКЛ. – Индикатор состояния ручного управления или блокировки. Постоянно светится при отключенной автоматике на устройстве МПТ или составном устройстве «Насосная станция» или блокировке сценария, имеющего тип «Пожаротушения», «СОУЭ» или «Инженерные системы». В остальных случаях не светится.
- НЕИСПРАВНОСТЬ СИСТЕМНАЯ – Индикатор системной неисправности в контроллере. В режиме «Дежурный» не светится. В режиме «Системной неисправности» светится постоянно.
- СОУЭ ОТКЛ. – Индикатор выключения устройств СОУЭ в системе. Светится в случае выключения устройств СОУЭ в системе. В остальных случаях не светится.
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Ток потребления при питании 12 В, мА, не более | 500 |
| Ток потребления при питании 24 В, мА, не более | 250 |
| Интерфейсы для обмена информацией | USB; R3-Link |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Количество АЛС, подключаемых к прибору | 2 |
| Длина АЛС, м, не более | 3000 |
| Максимальное количество адресных устройств, подключаемых к одной АЛС | 250 |
| Степень защиты оболочки | IР20 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Ток потребления при питании 12 В, мА, не более | 500 |
| Ток потребления при питании 24 В, мА, не более | 250 |
| Интерфейсы для обмена информацией | USB; R3-Link |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Количество АЛС, подключаемых к прибору | 2 |
| Длина АЛС, м, не более | 3000 |
| Максимальное количество адресных устройств, подключаемых к одной АЛС | 250 |
| Степень защиты оболочки | IР20 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
