Основные функции прибора «Рубеж-КАУ2» прот.R3:
- прием сигналов от адресных устройств по адресной линии связи;
- обработка информации от устройств извещения о пожаре и тревоге; принятие решений о возникновении в системе тревожных состояний;
- управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
- управление системой контроля и управления доступом;
- автоматический контроль целостности АЛС и исправности адресных устройств;
- обмен данными по интерфейсу RS-485 с другими приборами и компьютером.
Контроллеры работают с адресными устройствами двум адресным линиям связи (АЛС) и позволяют работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, перегрузку, контроль исправности устройств в АЛС.
В контроллерах имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журналов событий.
Контроллер может функционировать как автономно, так и в составе сети.
Постановка/снятие зон с охраны с помощью считывателей карт Proximity или кодонаборников, подключенных к адресным устройствам.
Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.
Автоматическое включение светозвукового и речевого оповещений, устройств противодымной защиты, пожаротушения при различных событиях в системе.
Регистрирование всех происходящих в системе событий.
Контроллеры адресных устройств «РУБЕЖ-КАУ2» прот.R3 имеют 2 ввода питания 12 В.
Прибор ведет журналы на 10240 пожарных и 500 охранных событий, а также 51000 событий СКУД, в которых фиксируется информация о типе события, его дате, времени, адресе линии связи и устройства. Все события фиксируются в энергонезависимой памяти.
Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.
Конфигурация контроллеров в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор» – поставляется бесплатно и входит в комплект поставки. Без записанной конфигурации, т.е. базы данных АУ, контроллер не может контролировать подключенные к нему АУ. Создание и запись конфигурации являются обязательными действиями при настройке системы. После конфигурирования контроллеры адресных устройств «РУБЕЖ-КАУ2» прот.R3 могут управлять системой автономно.
Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.
Контроллеры работают в соответствии с базой адресных устройств, записанных в них с помощью ПО «FireSec Администратор».
Подключение к компьютеру контроллера осуществляется через модули сопряжения МС-1, МС-2 или МС-Е.
Для организации распределенной системы ОПС, ОС и СКУД применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов или контроллеров и выводом информации на центральный компьютер.

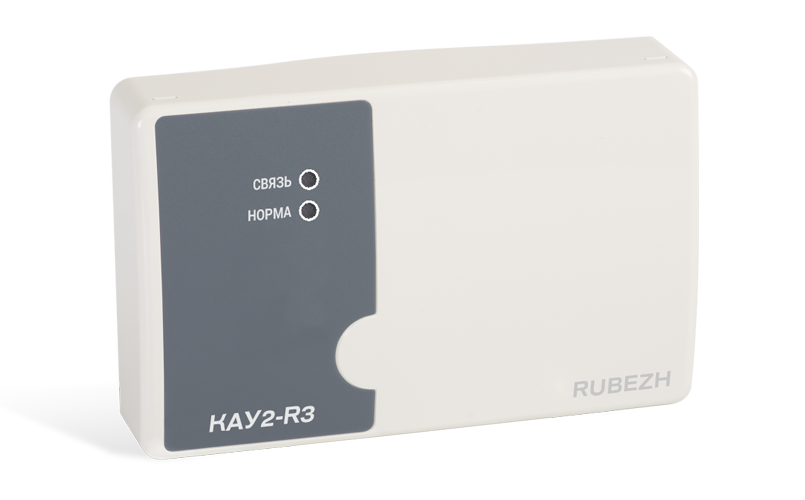

Панель имеет 2 светодиодных индикатора:
- СВЯЗЬ – зеленый индикатор. Светится при наличии обмена по интерфейсу RS-485 между контроллером и ПК. Промаргивает в случае нахождения контроллера в загрузчике. В остальных случаях не светится.
- НОРМА – зеленый индикатор. Постоянно светится при наличии напряжения на обоих вводах питания и его величины больше установленного порога. В остальных случаях мигает с частотой 1Гц.
| Напряжение питания, В | от 10 до 14 |
| Ток потребления прибора при подключении 500 адресных устройств при напряжении 12 В, А, не более | 1,1 |
| Интерфейсы для обмена информацией | USB; RS-485 |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Количество АЛС, подключаемых к прибору | 2 |
| Длина АЛС, м, не более | 3000 |
| Максимальное количество адресных устройств, подключаемых к одной АЛС | 250 |
| Максимальное количество зон в приборе, не более | 500 |
| Степень защиты оболочки | IP30 |
| Масса, кг, не более | 0.25 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
| Напряжение питания, В | от 10 до 14 |
| Ток потребления прибора при подключении 500 адресных устройств при напряжении 12 В, А, не более | 1,1 |
| Интерфейсы для обмена информацией | USB; RS-485 |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Количество АЛС, подключаемых к прибору | 2 |
| Длина АЛС, м, не более | 3000 |
| Максимальное количество адресных устройств, подключаемых к одной АЛС | 250 |
| Максимальное количество зон в приборе, не более | 500 |
| Рабочий диапазон температур | от 0 до плюс 55°С |
| Степень защиты оболочки | IР20 |
| Масса, кг, не более | 0.25 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:

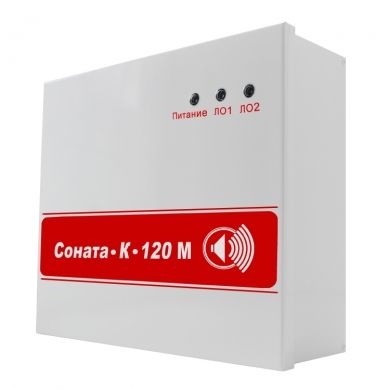

Прибор управления речевыми оповещателями с трансформаторным выходом, с внешним микрофоном, две независимые зоны оповещения, напряжением 100В, выходная мощность 120Вт, частотный диапазон 80-12000 ГЦ питание ~220В, 315х275х120мм, 4.5кг,(резерв 2 АКБ 12Вх12Ач). Контроль линий оповещения, напряжения сети и АКБ. Электронная защита от перегрузки и короткого замыкания, два перезаписываемых сообщения длительностью 43с.
Пульт управления речевым оповещением предназначен для трансляции речевой информации через усилители низкой частоты Соната-К-120У или активные речевые оповещатели Соната-УП. Управление 4-мя независимыми зонами оповещения, контроль соединительных линий в дежурном режиме, линия управления от ППКП, трансляция ГО и ЧС, встроенный микрофон. Напряжение питания 12В, количество зон оповещения 4, количество перезаписываемых сообщений 4, частотный диапазон 80-12000 ГЦ.

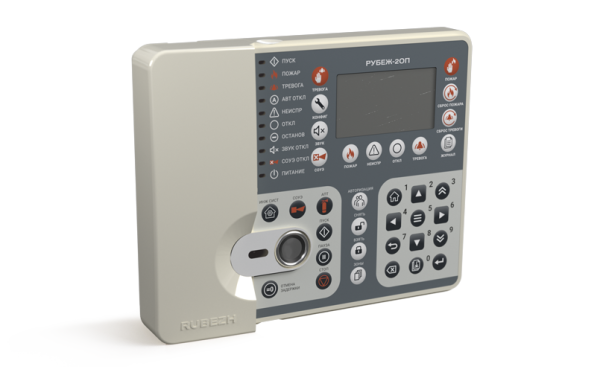

Центральный прибор индикации и управления ЦПИУ «Рубеж» предназначен для создания на его основе централизованной системы противопожарной защиты на жилых, коммерческих объектах, объектах энергетики и промышленных предприятиях, а так же обеспечения работы системы контроля и учета доступа. ЦПИУ «Рубеж» исп. 1(2) работают с приборами ППКОПУ «Рубеж-2ОП» прот.R3, ППКОПУ «R3-Рубеж-2ОП», ППКОП «Рубеж-2ОП» и другими устройствами интерфейсов R3-Link и RS-485 производства ТМ Рубеж.

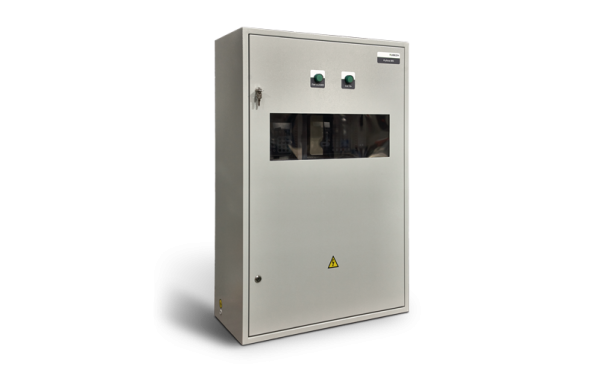

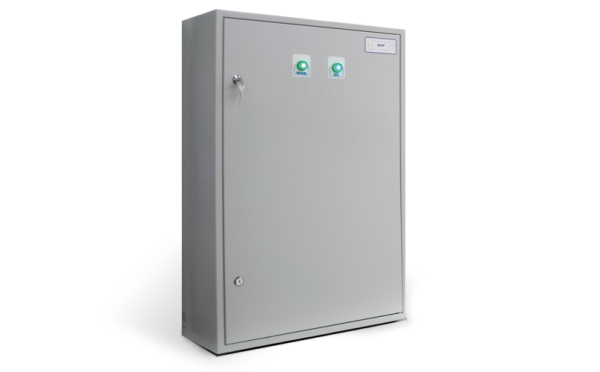

Концентратор устройств ввода-вывода КУВВ предназначен для размещения внутри своего корпуса адресных устройств ввода-вывода и адресных устройств управления автоматикой, определяемых проектом, и применяется в адресных системах охранно-пожарной сигнализации, пожаротушения и автоматики дымоудаления, использующих оборудование Рубеж прот.R3. Концентратор КУВВ выпускается в индивидуальном исполнении, а его состав фиксируется присвоением уникального проектного номера. Для его получения необходимо обратиться к региональному менеджеру ООО «РУБЕЖ»

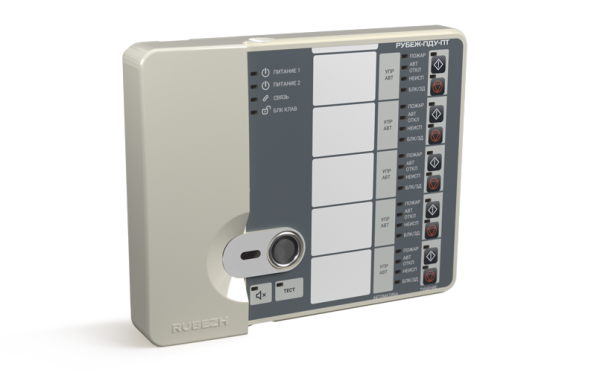

Пульт дистанционного управления «Рубеж-ПДУ-ПТ» (далее ПДУ-ПТ) предназначен для дистанционного управления режимами работы многозонной (до 5 зон) системой пожаротушения, подключенной в АЛС одного или нескольких приемно-контрольных приборов «Рубеж-2ОП».

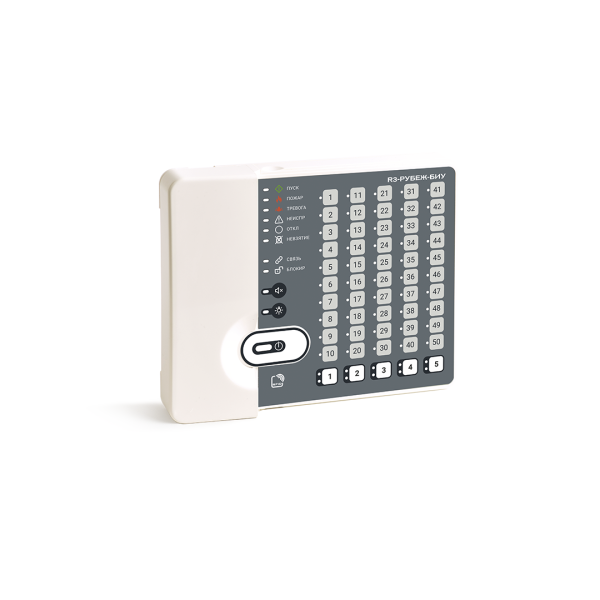

Блок индикации и управления R3-Рубеж-БИУ предназначен для сбора информации с приемно-контрольных приборов R3-Рубеж-2ОП или контроллера адресных устройств R3-Рубеж-КАУ2 и отображения состояния зон, групп зон, исполнительных адресных устройств на встроенном светодиодном табло, а также управления охранными зонами, пожарными зонами и исполнительными адресными устройствами.

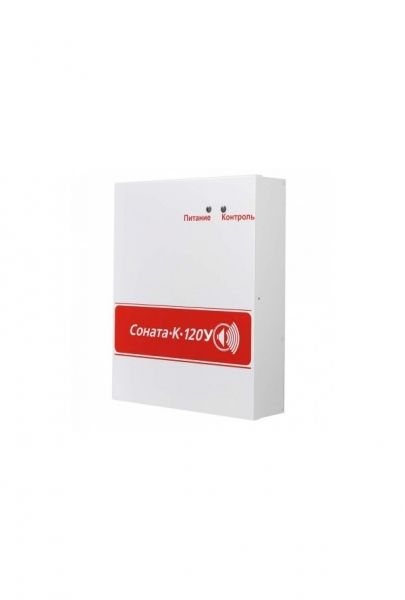

Трансляционный усилитель с трансформат. выходом для трансляции сообщений, поступающих от пульта управления Соната-ПУ. Контроль линий оповещения, защита от короткого замыкания и перегрузки линий, наличие резервного источника питания с блоком контроля заряда/разряда АКБ. Напряжение в линии оповещения 100В, выход. мощность 120Вт, частот. диапазон 80-12000 ГЦ питание ~220В, 315х275х120мм, 4.5кг, (резерв 2 АКБ 12Вх12Ач).

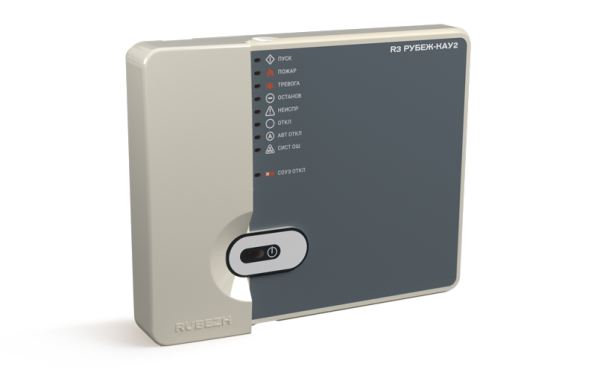

Контроллер адресных устройств R3-Рубеж-КАУ2 предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения, системах охранной сигнализации, а также системах контроля и управления доступом. На адресных контроллерах R3-Рубеж-КАУ2 можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов и контроллеров, блоков индикации, пультов управления, модулей сопряжения и т.п.
