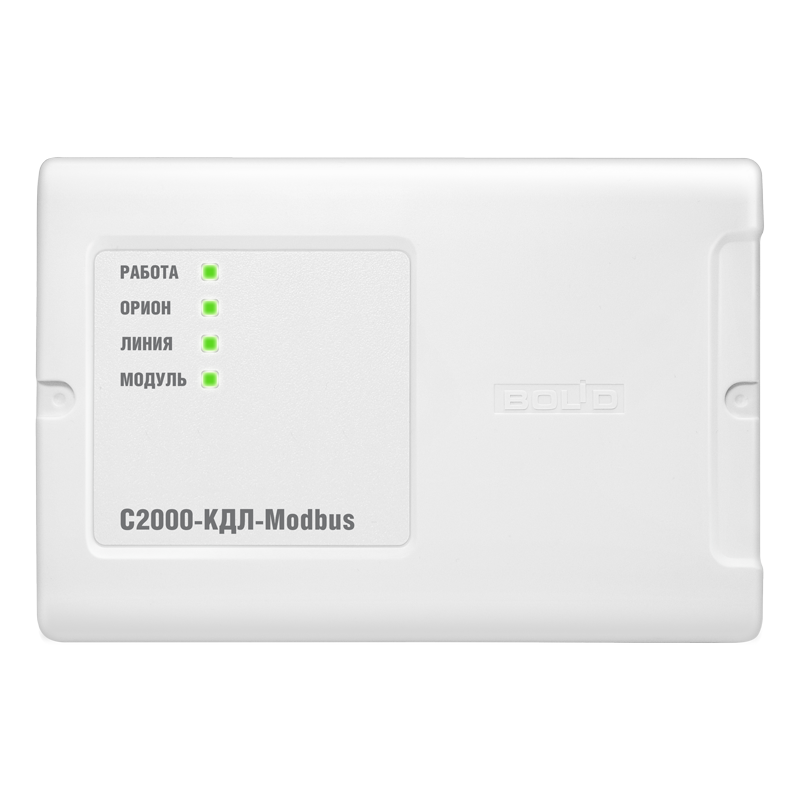

Контроллер двухпроводной линии связи с гальванической изоляцией с протоколом Modbus "С2000-КДЛ-Modbus" предназначен для автоматизации и диспетчеризации инженерных систем.
Контроллер позволяет:
- контролировать состояния адресных входов, которые могут быть представлены адресными извещателями (охранными, пожарными, охранно-пожарными, физических величин и т.д.) и/или контролируемыми цепями адресных расширителей;
- управлять, посредством выходов адресных сигнально-пусковых блоков;
- выдавать тревожные извещения при срабатывании адресных извещателей и/или нарушении контролируемых цепей адресных расширителей на компьютер по интерфейсу RS-485;
- локально управлять собственными адресными выходами и централизованным управлением адресными входами и выходами, входящими в состав разделов системы.
В контроллере применён модуль преобразования протокола Modbus, который позволяет интегрировать систему в объектовое оборудование сторонних разработчиков с помощью интерфейса Modbus-RTU и передавать события на передатчик RS-202TD в протоколе Ademco Contact ID.
Модуль позволяет:
- управлять контролируемыми устройствами, включением/выключением реле устройств, подключенных по двухпроводной линии связи ДПЛС;
- получать числовые значения параметров контроля и управления от устройств по ДПЛС;
- передавать числовые значения параметров контроля и управления от устройств ДПЛС по интерфейсу "RS-485 (Orion) " и "RS-485 (Modbus) ";
- управлять адресными выходами по двухпроводной линии связи ДПЛС.
| Напряжение питания DC, В | 10.2…28.4 |
| Суммарный ток в адресном шлейфе, мА, не более | 100 |
| Потребляемая мощность контроллером, Вт | 4 |
| Количество адресуемых зон | 127 |
| Светодиодная индикация состояния | Есть |
| Количество подключаемых считывателей Touch Memory, Proximity-карт или PIN-кода | 1 |
| Ток потребления контроллером, мА (без подключенных к ЛС устройств) : | |
| Интерфейс подключаемых считывателей | Touch Memory; Wiegand; ABA Track II |
| - при питании от источника с выходным напряжением 12 В, не более | 400 |
| Диапазон рабочих температур, °С | -30…+55 |
| - при питании от источника с выходным напряжением 24 В, не более | 200 |
| Габаритные размеры, мм | 156х107х39 |
| Напряжение питания DC, В | 10.2…28.4 |
| Потребляемая мощность контроллером, Вт | 4 |
| Светодиодная индикация состояния | Есть |
| Ток потребления контроллером, мА (без подключенных к ЛС устройств) : | |
| - при питании от источника с выходным напряжением 12 В, не более | 400 |
| - при питании от источника с выходным напряжением 24 В, не более | 200 |
| Суммарный ток в адресном шлейфе, мА, не более | 100 |
| Количество адресуемых зон | 127 |
| Количество подключаемых считывателей Touch Memory, Proximity-карт или PIN-кода | 1 |
| Интерфейс подключаемых считывателей | Touch Memory; Wiegand; ABA Track II |
| Диапазон рабочих температур, °С | -30…+55 |
| Габаритные размеры, мм | 156х107х39 |
| Напряжение питания контроллера от внешнего источника питания постоянного тока | от 10,2 до 28,4 В | |
| Количество вводов питания | 2 | |
| Потребляемая мощность | не более 4 Вт | |
| Потребляемый ток контроллером при питании от источника с выходным напряжением 12 В | максимальное значение | не более 400 мА |
| типовое значение при отсутствии подключенных АУ | 80 мА | |
| типовое значение при подключенных 127 АУ с потреблением 0,5 мА каждое | 160 мА | |
| Потребляемый ток контроллером при питании от источника с выходным напряжением 24 В | максимальное значение | не более 200 мА |
| типовое значение при отсутствии подключенных АУ | 40 мА | |
| типовое значение при подключенных 127 АУ с потреблением 0,5 мА каждое | 80 мА | |
| Максимальный выходной ток ДПЛС | не более 100 мА | |
| Контроллер обеспечивает питание всех подключенных АУ суммарным токопотреблением | до 64 мА | |
| Длина двухпроводной линии связи | при сечении жил проводов 0,2 мм2 | не более 160 м (диаметр жил не менее 0,5 мм) |
| при сечении жил проводов 0,5 мм2 | не более 400 м (диаметр жил не менее 0,8 мм) | |
| при сечении жил проводов 0,75 мм2 | не более 600 м (диаметр жил не менее 1 мм) | |
| при сечении жил проводов 1,5 мм2 | не более 1200 м (диаметр жил не менее 1,4 мм) | |
| Количество адресуемых входов/выходов (адресных извещателей и КЦ адресных расширителей, входов адресных счётчиков расхода, выходов реле сигнально-пусковых блоков), подключаемых к контроллеру по двухпроводной линии связи (информационная емкость) | 127 | |
| Количество зон для возможности группировки входов | 64 | |
| Количество подключаемых считывателей электронных ключей Touch Memory, Proximity-карт или PIN-кода с выходным интерфейсом Touch Memory (1-Wire, µ-LAN), Wiegand или ABA-TrackII | 1 | |
| Уровни управления двумя светодиодами (одним двухцветным светодиодом) считывателя | +5 В КМОП | |
| Ограничение тока через светодиоды при прямом подключении | 10 мА | |
| Уровень управления звуковым сигнализатором считывателя | +5 В КМОП | |
| Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов) | 512 | |
| Расстояние от контроллера до считывателя | не более 100 м | |
| Контроллер обеспечивает гальваническую изоляцию двух разделённых групп контактов: | клеммы вводов питания, интерфейс "RS-485(Орион)", интерфейс "RS-232", интерфейс "RS-485(Modbus)", подключение считывателя | |
| клеммы ДПЛС | ||
| Максимальное напряжение гальванической изоляции | не более 500 В | |
