Контроллер "Штиль" PSC200.03.02

()

Контроллер "Штиль" PSC200.03.02

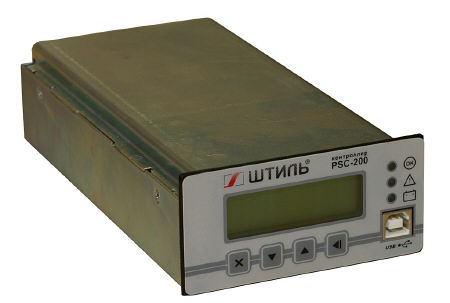

Изображение товара

Контроллер PSC200.03.02 предназначен для работы в составе установок электропитания, с инверторами и инверторными системами "Штиль" и имеет широкие возможности по удаленному мониторингу объекта и подключению внешних устройств.

На передней панели контроллера расположены двухстрочный ЖКИ-индикатор, светодиодные индикаторы основных режимов работы и клавиатура для установки параметров. Питание контроллера осуществляется постоянным током напряжением 18…72 В (при наличии супервизора объекта) или 36…72 В (без супервизора объекта) по двум линиям: основной и дополнительной. Предусмотрена возможность дистанционного управления и мониторинга с помощью USB-порта, программируемых «сухих контактов», GSM-модема и TCP/IP-адаптера.

Функции измерения и отображения параметров
  • входное переменное напряжение (опция)
  • входной переменный ток
  • выходные напряжение и ток каждого выпрямителя
  • температура каждого выпрямителя
  • общий выходной ток УЭП
  • выходное напряжение УЭП
  • напряжение и ток до двух групп АБ
  • температура до двух АБ
  • температура окружающей среды
  • наличие АБ
  • состояние контрольных датчиков (контактов) входных/выходных автоматических выключателей, плавких вставок
Интерфейсы
  • ЖКИ и клавиатура для отображения/задания параметров работы
  • светодиоды для индикации важных параметров
  • интерфейс RS485 для управления и контроля выпрямителей
  • USB-порт для подключения ПК
  • 4 группы программируемых «сухих контактов»
  • TCP/IP-адаптер
  • GSM-модем (опция)
Функции управления
  • задание конфигурации УЭП: количество и тип выпрямителей, LVD, токовых шунтов в цепи АБ, контрольных контактов с автоматических выключателей, датчиков плавких вставок в цепи АБ, PLD, количество групп и тип АБ, GSM-модем или TCP/IP- адаптер
  • самотестирование УЭП
  • включение режима стабилизации заданного (установленного) значения выходного напряжения
  • включение режима автоматического заряда АБ («плавающего напряжения») в зависимости от емкости, температуры и степени разряда
  • включение режима проверки АБ
  • включение режима питания нагрузки только от АБ
  • включение режима ускоренного заряда АБ
  • выравнивание выходных токов выпрямителей с точностью до 5% при изменении нагрузки от 5 до 100%
  • установка предельных значений входного напряжения/тока, защитное отключение выпрямителей от входной электросети при достижении предельных значений (опция)
  • установка предельных значений выходного напряжения/тока, защитное отключение нагрузки и/или АБ от выпрямителей при достижении предельных значений
  • селективное отключение/подключение любого выпрямителя
  • селективное отключение любой группы АБ
  • отключение второстепенных нагрузок при разряде АБ до определенного уровня
  • определение емкости АБ и времени автономной работы
  • термокомпенсация заряда АБ
  • защита АБ от глубокого разряда
  • ограничение тока заряда АБ
  • регистрация последних 250 событий: изменения режимов работы, замена компонентов системы, срабатывание защит по пороговым значениям
  • установка даты и времени
  • установка двух уровней пароля
  • удаленный перезапуск УЭП (опция)
Аварийная акустическая и визуальная сигнализация состояний
  • пропадание входного напряжения переменного тока или выход контролируемых входных параметров за установленный диапазон
  • срабатывание входных автоматических выключателей
  • перегрузка выпрямителя
  • включение режима ограничения тока
  • перегрев выпрямителя
  • сбой вентилятора выпрямителя
  • сбой/отключение одного выпрямителя
  • сбой/отключение двух и более выпрямителей
  • сбой передачи данных через интерфейс RS485, USB, GSM-модем, TCP/IP-адаптер
  • защитное отключение выпрямителя
  • срабатывание выходных автоматических выключателей
  • включение режима питания нагрузки от АБ
  • срабатывание LVD, PLD
  • низкое напряжение АБ
  • отсутствие или неисправность АБ
  • сбой при тестировании АБ
  • выход температуры окружающей среды за установленный диапазон
Дистанционное управление
  • включение режима стабилизации заданного (установленного) значения выходного напряжения
  • включение режима автоматического заряда АБ («плавающего напряжения») в зависимости от емкости, температуры и степени разряда
  • установка предельных значений входного напряжения/тока, защитное отключение выпрямителей от входной электросети при достижении предельных значений (опция)
  • установка предельных значений выходного напряжения/тока, защитное отключение нагрузки и/или АБ от выпрямителей при достижении предельных значений
  • селективное отключение/подключение любого выпрямителя
  • установка двух уровней пароля
  • удаленный перезапуск УЭП (опция)

МодельPSC200.03.02
Напряжение питания, ВDC 18…72/ DC 36...72
Потребляемый ток, А<0,5
Масса, кгв зависимости от версии
Климатическое исполнениеУХЛ 4.1 по ГОСТ 15150
Диапазон температуры окружающей среды, °С0...+40
Относительная влажность воздуха, %0...90 (без конденсата)
Устойчивость к механическим воздействиямгруппа М1 по ГОСТ 17516.1
Гарантийный срок, мес24

Штиль
0
