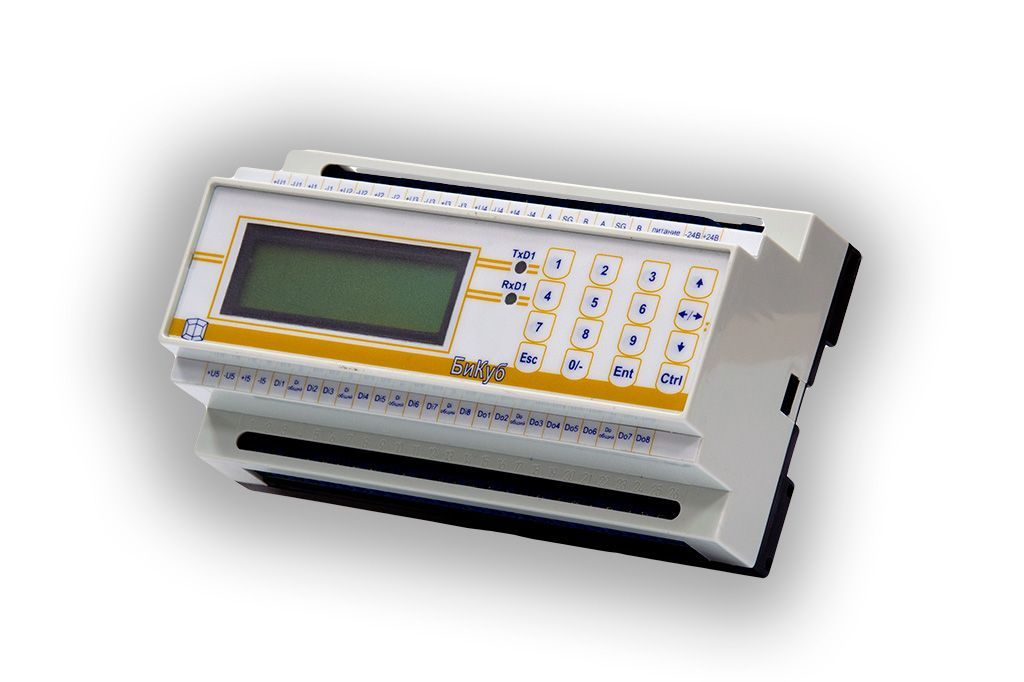

Назначение:
Управление двумя контурами регулирования отоплением или одним контуром регулирования отоплением и одним контуром регулирования горячим водоснабжением в зданиях и сооружениях. Управление исполнительными механизмом, регулирующими температуру сетевой воды, поступающей в контур отопления, и температуру горячей воды. Кроме этого контроллер осуществляет управление смесительными/циркуляционными насосами с функцией автоматического включения резерва и переодическим переключением рабочий/резервный.
Основные функции:
- Измерение температур теплоносителя, наружного и внутреннего воздуха.
- Управление приводами клапанов выходными сигналами дискретного вида.
- Управление включением смесительных насосов с функцией автоматического включения резерва.
- Контроль работы смесительных насосов.
- Передачу данных на центральный диспетчерский пункт и управление с диспетчерского пункта режимами работы узлов регулирования.
Возможности и особенности:
Несколько стратегий управления и регулирования:
- График зависимости температуры в подающем трубопроводе от уличной температуры;
- График зависимости температуры в обратном трубопроводе от уличной температуры;
- График зависимости разницы температур между подающим и обратным трубопроводами от уличной температуры.
Основные входные данные для управления:
- Температура наружного воздуха;
- Температура в трубопроводах контура (прямом , обратном, ГВС);
- Усредненная температура в отапливаемых помещениях;
- Датчик работы смесительных насосов.
Контроллер позволяет подключать различные типы температурных датчиков;
Контроллер позволяет организовать режим дежурного отопления для каждого контура;
Энергонезависимые часы реального времени;
ЖК-дисплей на 2 строки по 16 символов, клавиатура и удобное меню обеспечивают простоту и понятность использования.
| Напряжение питания, В | 24 |
| Аналоговых дифференциальных входов, шт. | 5 |
| Инициативных дискретных входов, шт. | 8 |
| Дискретных выходов, шт. | 8 |
| Последовательный порт стандарта | RS-485 |
| Потребляемая мощность, Вт. | 20 |
| Габаритные размеры, мм. | 157х86х60 |
| Масса, кг | 0,5 |
